                二進位時鐘
首頁 二進位時鐘 小型Hi-Fi耳機放大器 RC遙控的運用[1]-DC馬達 DAC(CS8412+CS4334) LM3886製作的純直流功率放大器 GC-DAC-V2.0 增加保護延遲電路的Hi-Fi耳機放大器 LM317穩壓電路板 聲控LED動態燈 CD ROM專用電源 LC-METER(數位式電感/電容表) 煙霧偵測開關 MC34063電源升壓電路板 TDA7294可橋接後級 單觸摸片ON/OFF觸摸開關 真空管緩衝前級X10D-GC V1.0D TDA7294-GC DC-SERVO 整合型功率放大器 可橋接TDA7294可橋接後級-2版 USB DAC-PCM2706 128階數的Shunt音量控制器 好用的LM317 LM1875-22W功率放大器(含音控前級的) 精簡版HI-FI耳擴 紅外線遙控 - 256階Shunt音量及控制及音源選擇器 MC唱頭放大器(LP黑膠唱盤) 真空管+FET的A類耳擴 3吋傳輸音箱教學指引 USB DAC-GC-V2.0 LM1875 DC-SERVO AMP HI-FI耳擴延遲保護版-V3 擴大機專用機箱V2
討論區,歡迎大家前往註冊 http://www.gccircuit.com/phpbb2/index.php



每月一圖
產品
DIY成品分享
我的故事
DIY線上計算鏈結
電路資源及鏈結
電路收集分享
電子DIY討論區
-舊主頁備份-

友站連結:





近期更新記事:

2016/12/27

新增1DIY套件

擴大機專用機箱V2



2016/12/05

新增1DIY分享

音源選擇輸入電路板

2016/09/13

新增1DIY分享

HI-FI耳擴延遲保護版-V3

V3版小耳擴壓克力機殼安裝程序

2016/05/26

新增1DIY分享

LM1875 DC-SERVO AMP

2015/04/03

新增1DIY分享

USB DAC-GC-V2.0

2014/12/05

新增1個募集成功

喬治查爾斯-三吋傳輸式音箱計畫

2013/07/02

新增1DIY分享

真空管+FET的A類耳擴





有供應廠製電路板的DIY分享:

======================

功放類及前級:

======================

LM3886-SVO純直流功率放大器(68W)



TDA7294-GC DC-SERVO 整合型功率放大器(100W)



LM1875 DC-SERVO AMP(22W)



可橋接TDA7294-AMP-MULTI功率放大器-2版





真空管緩衝前級(X10D-GC)



=====================

耳機擴大機(耳擴)類

=====================

HI-FI耳擴延遲保護版-V3



真空管+FET的A類耳擴





=====================

DAC解碼器類

=====================

USB DAC-GC-V2.0 Plus



GC-DAC-V2.0



=====================

音響周邊配件類

=====================

擴大機專用機箱V2



音源選擇輸入電路板



紅外線遙控 - 256Shunt音量及控制及音源擇器



三吋傳輸式喇叭



280W環型變壓器



75W環型變壓器

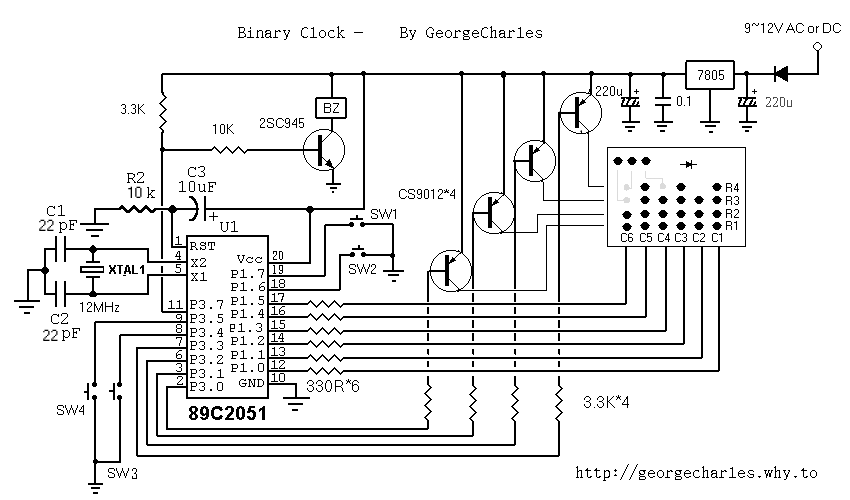

已完成:太忙了!電路圖也完成了!如下,另外89C2051的程式,作者希望以贊助的方式提供。NT$180,含郵寄費用提供燒好程式碼的89C2051。意者EMAIL至:mailto:georgeliao886@gmail.com

樣子還不錯吧!!!!!

按鈕定義:

SW1按下不放時右邊的LED亮起,按SW2調整"分",按SW3調整"時",SW1放開後秒開始由零動作.
SW4按下不放時左邊的LED亮起,按SW2調整鬧鈴的"分",按SW3調整鬧鈴的"時"。
單獨按SW2,3秒後中間的LED亮起,表示鬧鈴有動作,再按SW2,3秒,可取消鬧鈴。

LED的選用:

因為目前高亮度的LED和舊型LED的特性不同,就算是目前的高亮度LED也一樣,由於電路採用陣列掃描的方式組成LED顯示,如果混合使用,較低供電電壓的LED會吃掉其它的電力,使部份的LED不亮,或變暗,所以我建議採用同規格的LED。我目前使用的方式是時間顯示的部份使用高亮度藍光LED;狀能顯示的LED,左邊用高亮度綠光LED,中間用高亮度白光LED,右邊用高亮度藍光LED。試了很多次,這樣效果最好。

電路板及零件配置如下檔案:

電路板圖:bi-clock-PCB.pdf 注意列印時要取消自動縮放,不然洗出來的板子就不一樣大了,印出時是上視圖,所以印在透明片後要曝光時要反過來,也就是文字看起來是正的。

零件配置圖:bi-clock-PARTS-LAY.pdf 也是上視圖(零件面)。

零件的安裝上要特別注意,為了方便DIY,電路板設計以單層板為主,所以電路上多少會 用到一些跳線,在安裝上要注意,先安裝跳線,再焊其它的零件,而且有些跳線位於零件下方,安裝零件時要注意,零件的接腳要避免接觸到跳線。另外電路板是以上下兩片結合的,下載上面PDF自己洗板子後可按照相片所示從中間切成兩片,製作時可用單心線或端子連接上下的電路板。但你也可以不切開,直接製作,也是可以的。

2進位時鐘零件表

編號

規格

數量

SW1~SW4

小型按鈕開關

4

Q1

2SC945

1

Q2,Q3,Q4,Q5

CS9012

4

XTAL

12MHZ XTAL

1

U1

89C205189C2052

1

U2

7805穩壓IC

1

LED

高亮度LED(見內文)

23

D1

1N4001

1

R3,R4,R5,R6,R13,

3.3K

5

R1,R2

10K

2

R7,R8,R9,R10,R11,R12

330歐姆

6

C1,C2

22pF

2

C3

0.1uF

1

C,C4

220uF/16V

2

C7

10uF/16V

1

IC

20Pin IC

1

BZ

5V蜂鳴器

1

電源供應器

9~12 電源適配器

1

POWER

2.1mm DC

1

CN1

10PIN 排針

1





=======================以下為開發過程記事,請參考。=========================

覺得該DIY點什麼在網路上分享,記得在9月29日時上載的一個二進位顯示時鐘,如果能把它成品化,那種自己看得懂,別人看不懂的時鐘一定非常有趣。

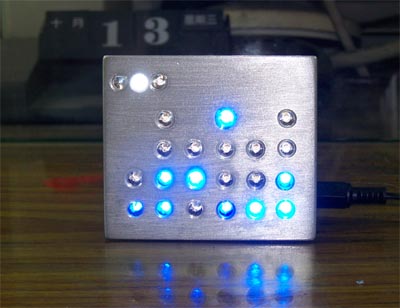

試試看您讀得出來,圖內的時鐘是幾點鐘??...............正確答案是 (13:29:13)

天10月19日Charles終於把程式改好了, 訂購的LED也到貨了,幾乎到了最後的階段了,整個架構都OK了,鬧鈴也可以運作了,看看上面幾張照片,還可以吧.整個製作報告可能還要等一段時間,因為東改西改,有時零件還出了一些問題,電路圖也還沒畫,網站維護只靠 George 我一個人,真的有點吃力。

天10月17,Charles的程式快好了,電路圖因為可能有部份變動,所以未發佈請大家見諒。

天10月12日又把圖修了一下,重新安排一下佈線,及零件配置,重新洗了一片電路板,也試著把它組合一下,真的很滿意,以下是重新製作的記錄照片:

以前製作了那麼多的電子玩意,總覺得跟外面買的套件沒什麼兩樣,看看人家DIY ZONE的東西,雖然都是DIY的但是聽起來好聽、擺起來好看,很有質感。但是太多的音響都不知那一套才是好的,而且也不能同時在家裡擺那麼多的音響。

所以我也來以DIY ZONE的精神,看看能不能規劃個套件出來,而且要很有質感,所以第一個喬治查爾斯的"二進位顯示時鐘時鐘",就快要誕生了。但跟會跟電路收集的的不 同,因為我想要它的功能再好一點,加上鬧鐘,跟12、24小時切換,所以改為以單晶片的方式製作,原型電路板以經做好了,有許多的缺失,但已經在板子上修正了,至少可以給寫程式的兄弟測試了,我寫程式的功力不夠,所以希望查爾斯寫程式的動做快一點。

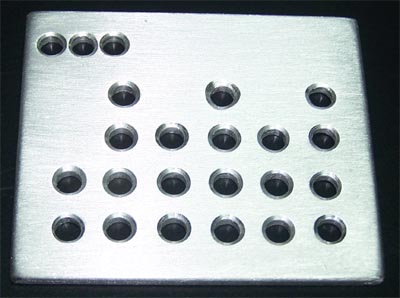

為了讓質感好一點,我自己設計一個面板,以鋁板為材料,而且用手工做好了,剛好可以套在電路板的LED上,自己很滿意.....

做好後又發現LED太亮;太剌眼了,把6個180歐姆的電阻,改成330歐姆,好多了!

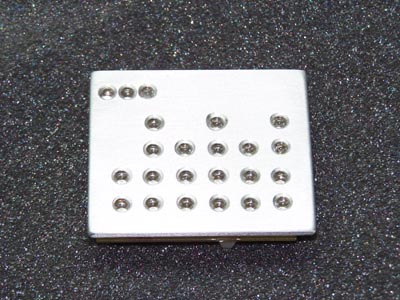

手工製作面板

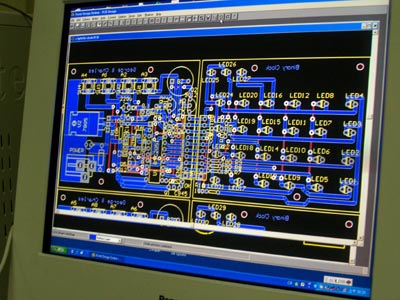

設計電路板

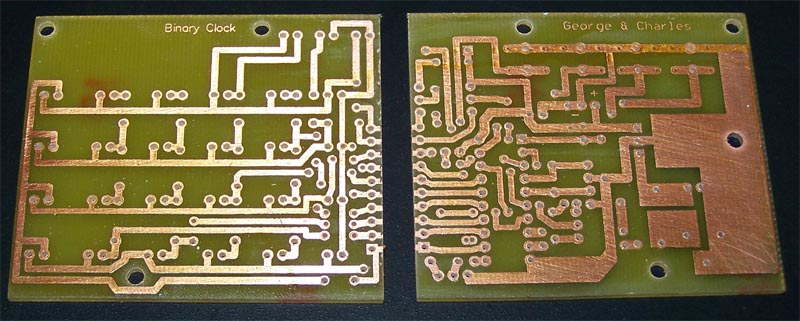

電路板製作

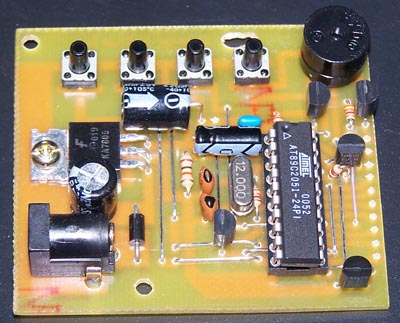

零件焊接

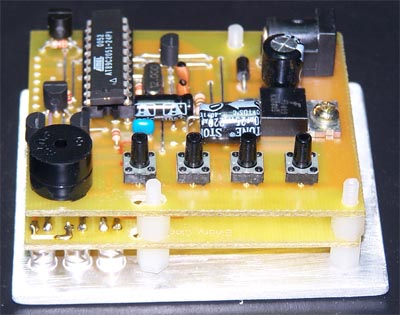

組合試驗
