DAC v2.0/DAC v2.0c壓克力機殼組裝步驟  (By Darak)

所需工具

焊接器材(電烙鐵、焊錫等)

鑷子(非必要,不過有的話比較好組裝)

尖嘴鉗

半固定型螺絲膠(非必要)

2.0mm內六角板手

2.5mm內六角板手

3.0mm內六角板手

5.0mm六角套筒(如無法取得,可用尖嘴鉗代替)

5.5mm六角套筒(如無法取得,可用尖嘴鉗代替)

6.0mm六角套筒(如無法取得,可用尖嘴鉗代替)

十字螺絲刀(正常大小即可)

去漬油(可用酒精代替)

衛生紙



零件表

項目

數量

壓克力

一式六片

螺絲包(1)

1

AC(附保險絲座)

1

3A保險絲(2)

2

搖頭開關

1

盒型電容

1

自黏PU腳墊

一組4顆

1:底下會有詳細的螺絲規格、數量清單。

2:如未看到保險絲,有可能已經裝入AC座。





零件圖

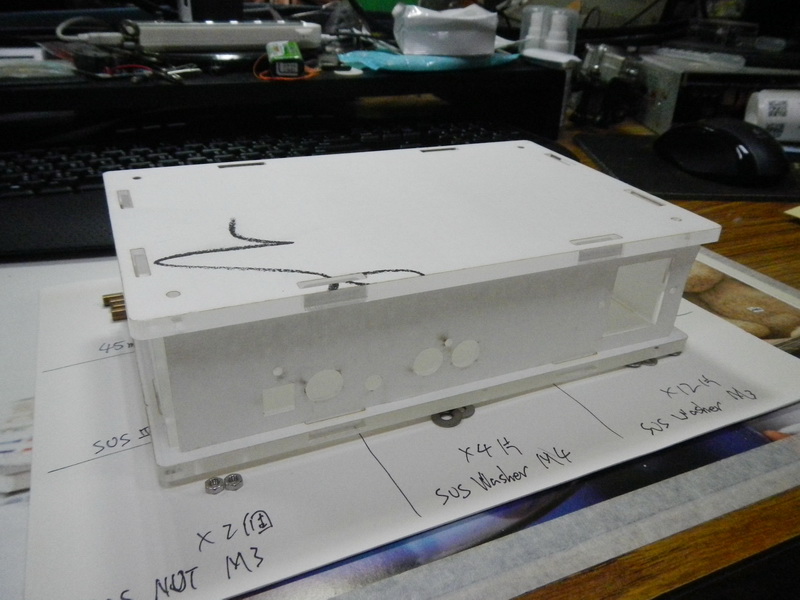

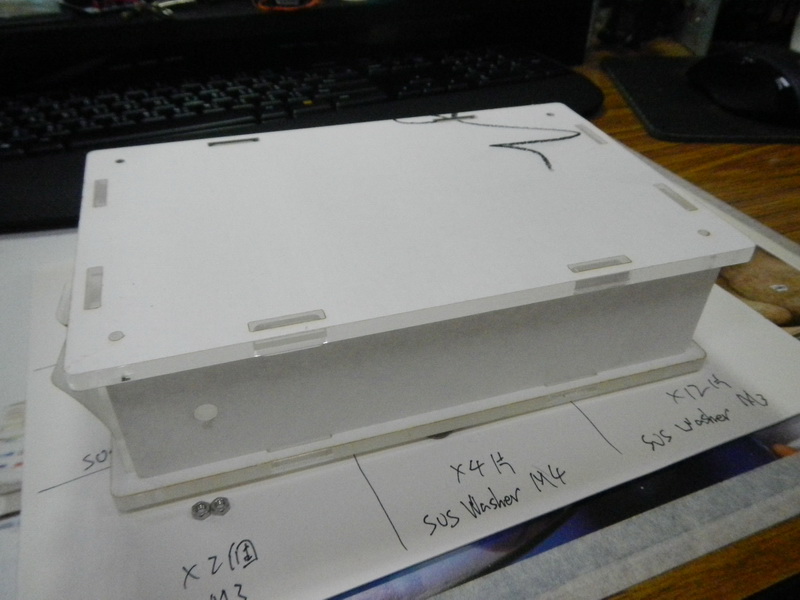

圖說↓:壓克力外盒的假組,底部以及頂部是6mm壓克力,其餘四個邊是3mm,此圖為正面。

圖說↓:背面則有I/O介面、電源等,左右兩片則沒有分別。

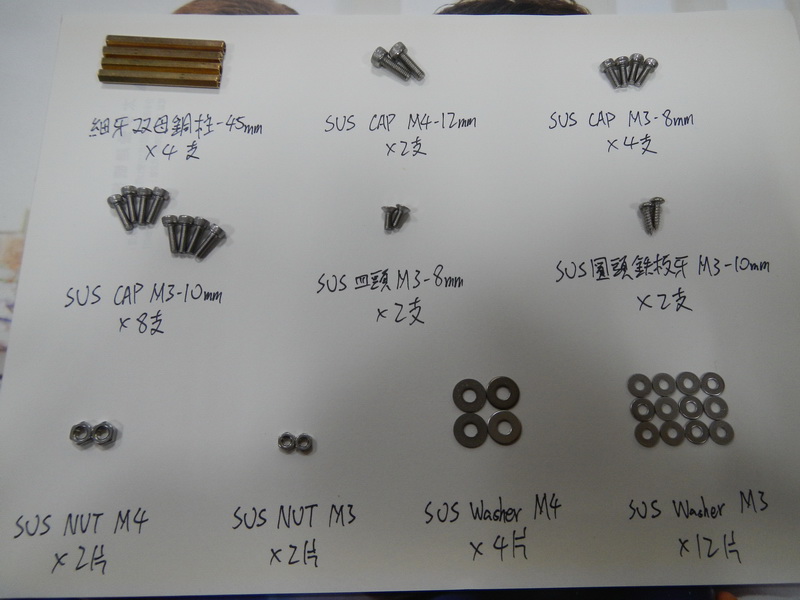

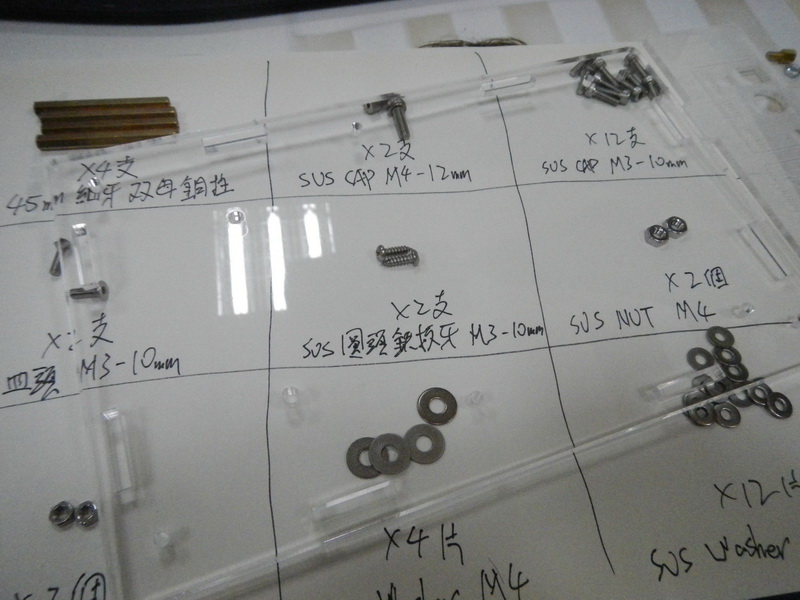

圖說↓:詳細的螺絲規格、數量表,由於這組套件的螺絲較多較雜,請檢查有無短少。

前置作業

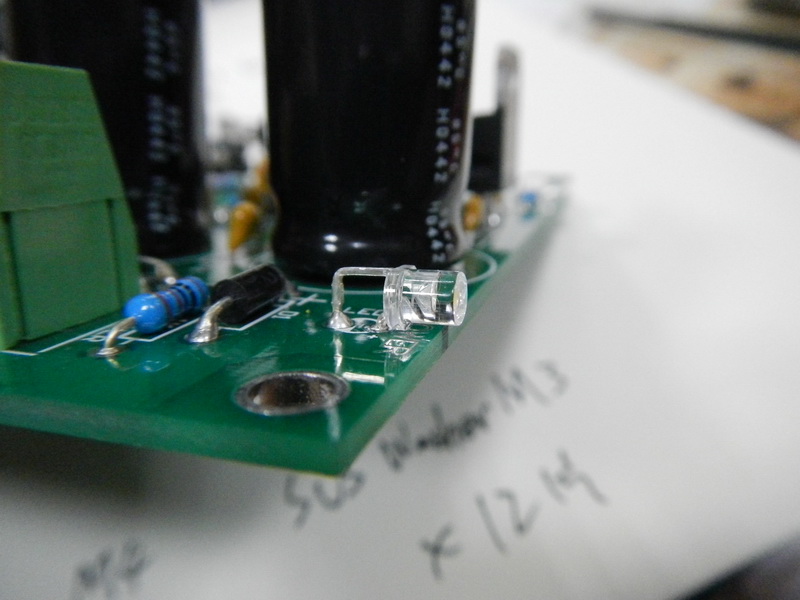

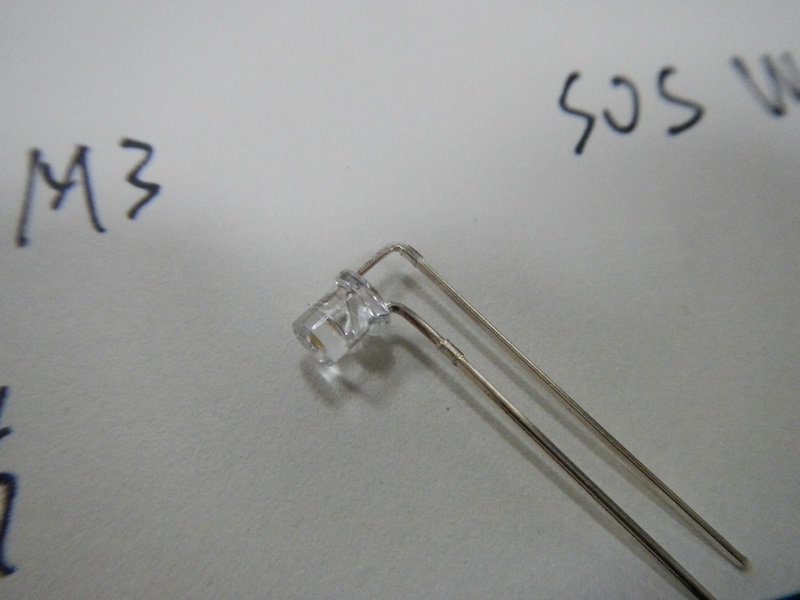

圖說↓:將LED的腳折向側邊。

圖說↓:請貼緊的焊接到PCB板上,兩顆LED都要如此。

組裝教學

圖說↓:先拿出壓克力盒底板(6mm厚且上面很多洞的那塊),將兩面的保護膜撕除。

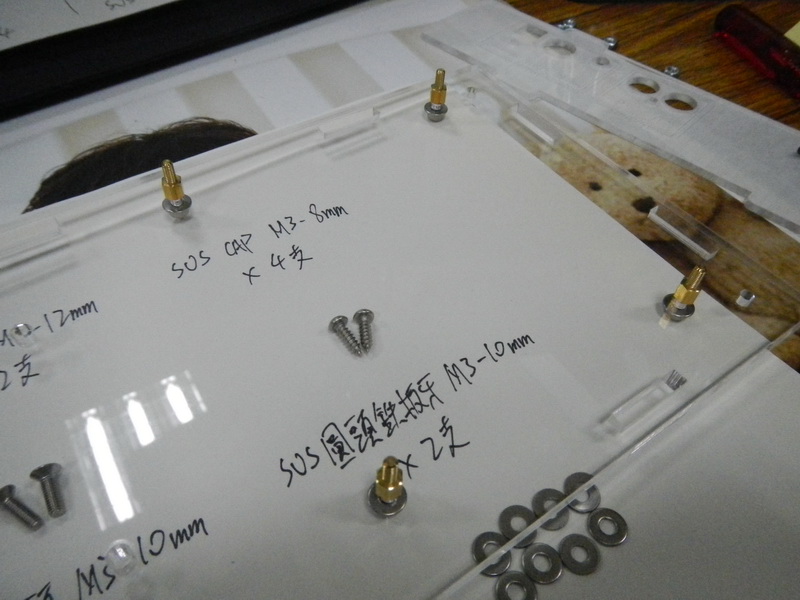

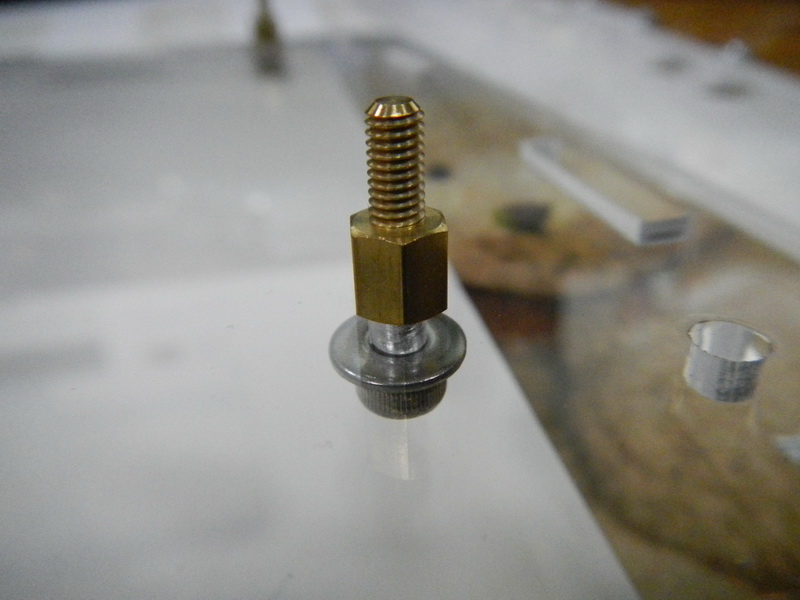

圖說↓:在這四個相對位置鎖上DAC 2.0c所附上的細牙公母5mm銅柱

底下的螺絲為SUS CAP M3 - 8mm四支、SUS Washer M3四片

請用2.5mm內六角板手鎖緊,鎖緊時可以配合5.0mm的六角套筒(如無法取得,可用尖嘴鉗代替)

緊度適中即可。

圖說↓:像是這樣的搭配。

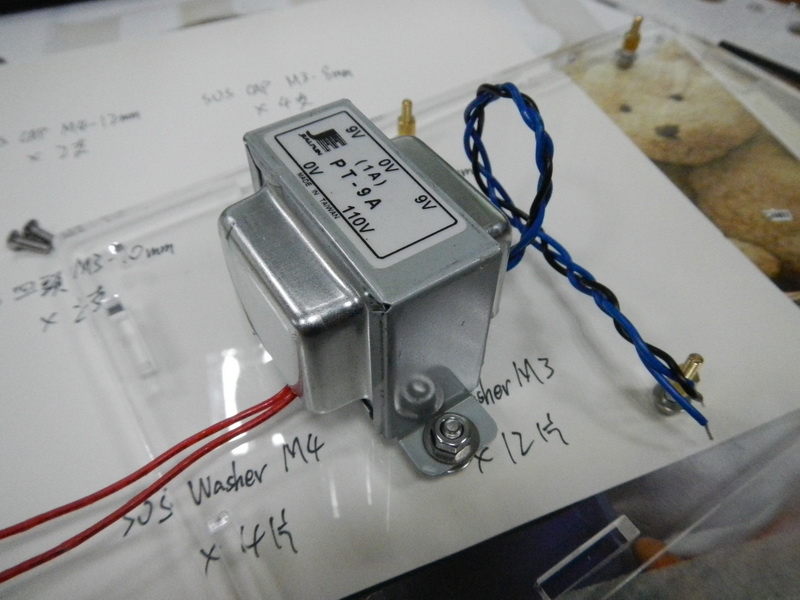

圖說↓:拿出PT-9A,在剛剛鎖四根銅柱的左側將PT-9A鎖定位

使用螺絲為SUS CAP M4 – 12mm兩支、SUS Washer M4四片、SUS Nut M4兩片

請用3.0mm內六角板手鎖緊,鎖緊時可以配合尖嘴鉗

緊度適中即可,建議鎖螺母之前可以上一點半固定型螺絲膠。

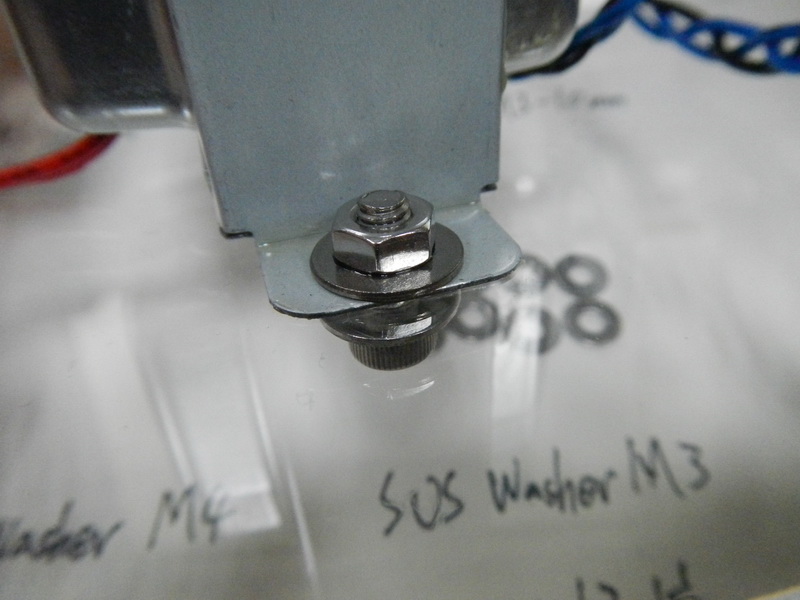

圖說↓:像是這樣的搭配。

圖說↓:拿出背板(6mm厚且上面很多洞的那塊) ,將兩面的保護膜撕除。

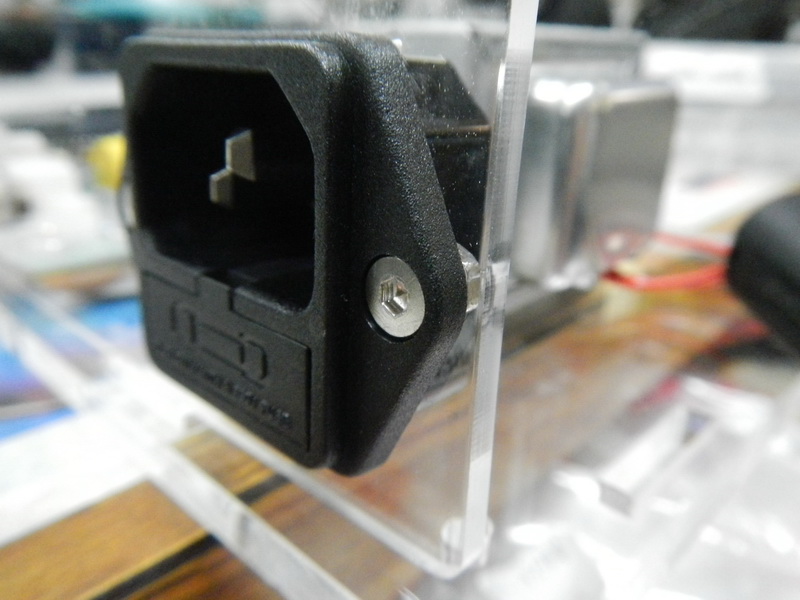

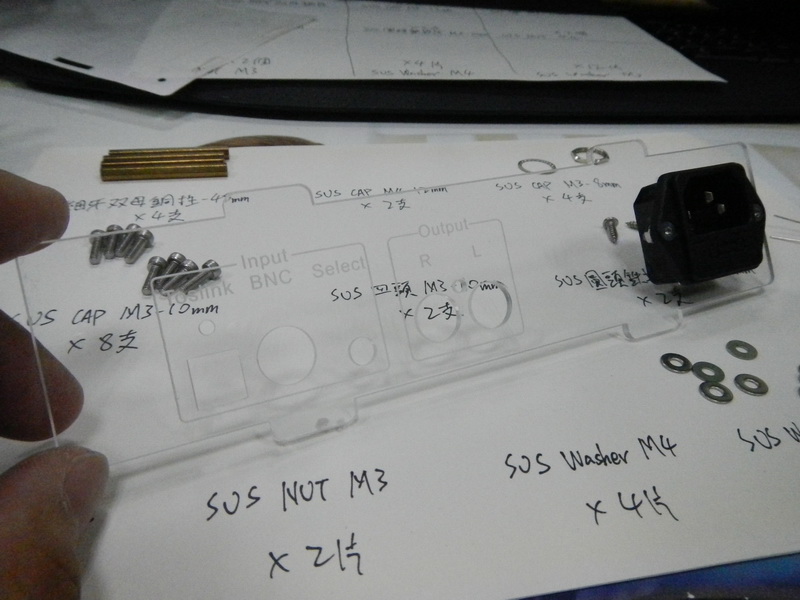

圖說↓:拿出AC座,裝入前可以先將保險絲裝上,裝上壓克力前請注意壓克力正反面

使用螺絲為SUS皿頭M3 – 8mm兩支、SUS Nut M3兩片

請用2.0mm內六角板手鎖緊,鎖緊時可以配合5.5mm的六角套筒(如無法取得,可用尖嘴鉗代替)

緊度適中即可,建議鎖螺母之前可以上一點半固定型螺絲膠。

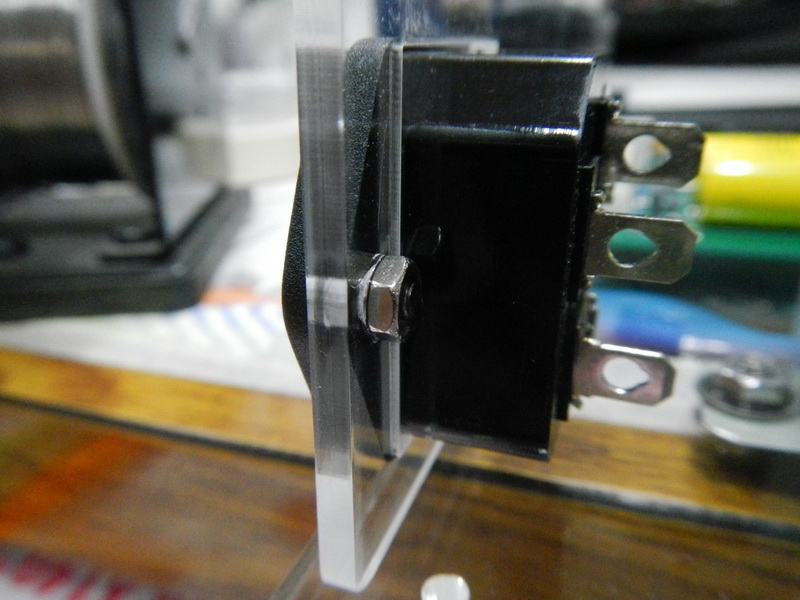

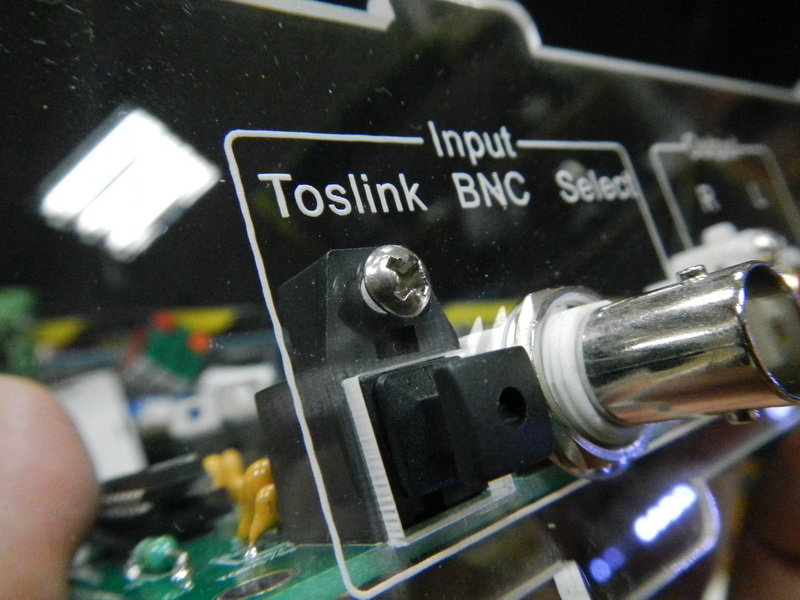

圖說↓:背面的樣子。

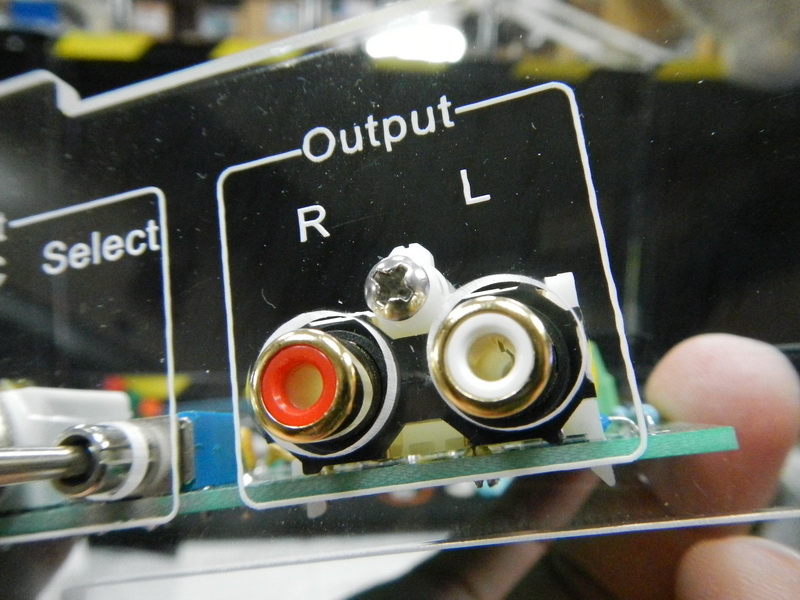

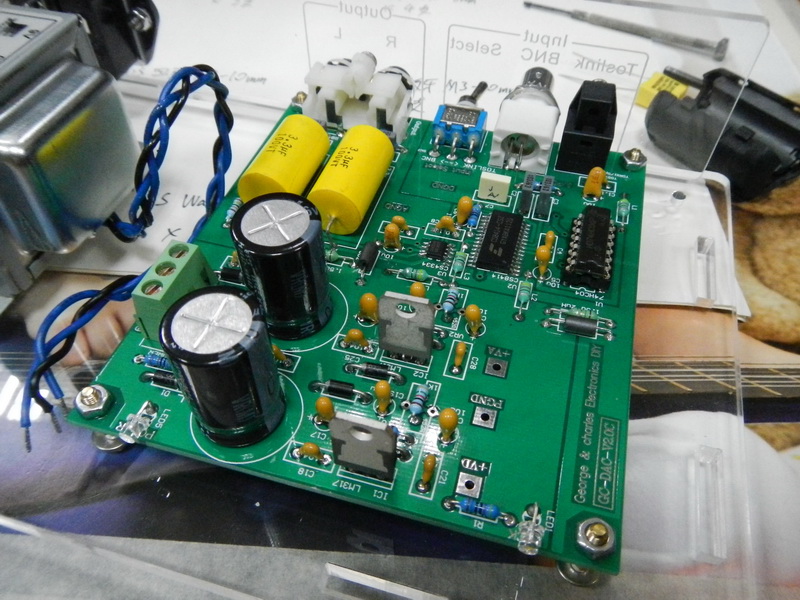

圖說↓:拿出事先做好的DAC v2.0/DAC v2.0c,並且鎖上背板

使用螺絲為SUS圓頭鐵板牙M3 – 10mm,請用一般十字螺絲刀,緊度適中即可。



圖說↓:這邊也一樣。

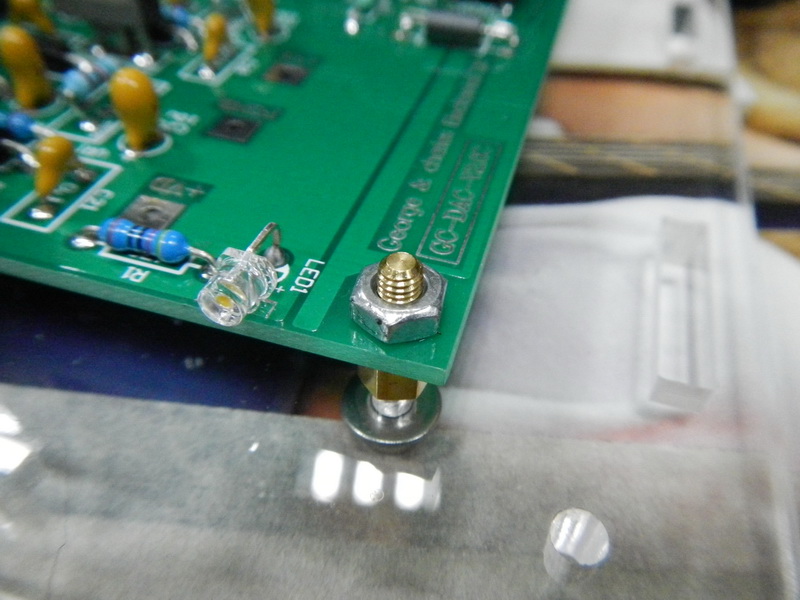

圖說↓:將鎖好背板的DAC v2.0/DAC v2.0c套到底板上,拿DAC v2.0/DAC v2.0c所附上的螺母固定

請用6.0mm六角套筒(如無法取得,可用尖嘴鉗代替)

緊度適中即可,建議鎖螺母之前可以上一點半固定型螺絲膠。



圖說↓:大致上是這樣。

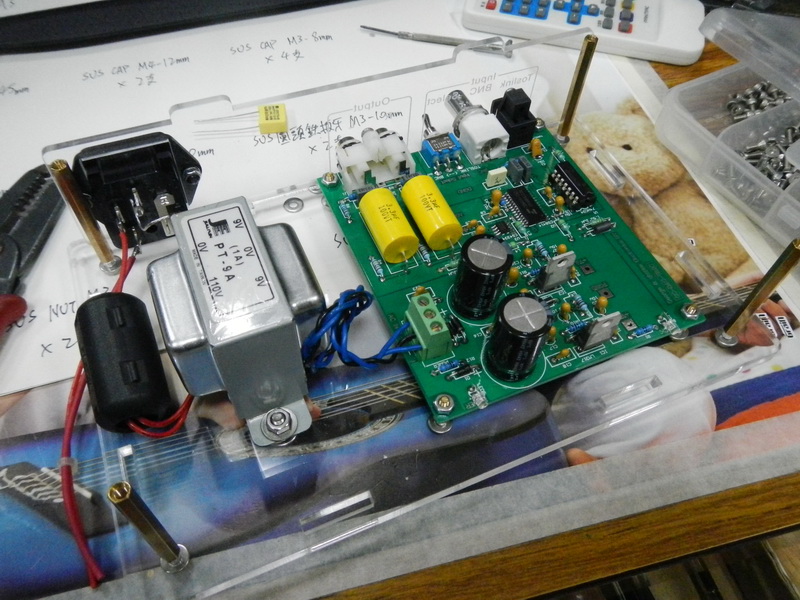

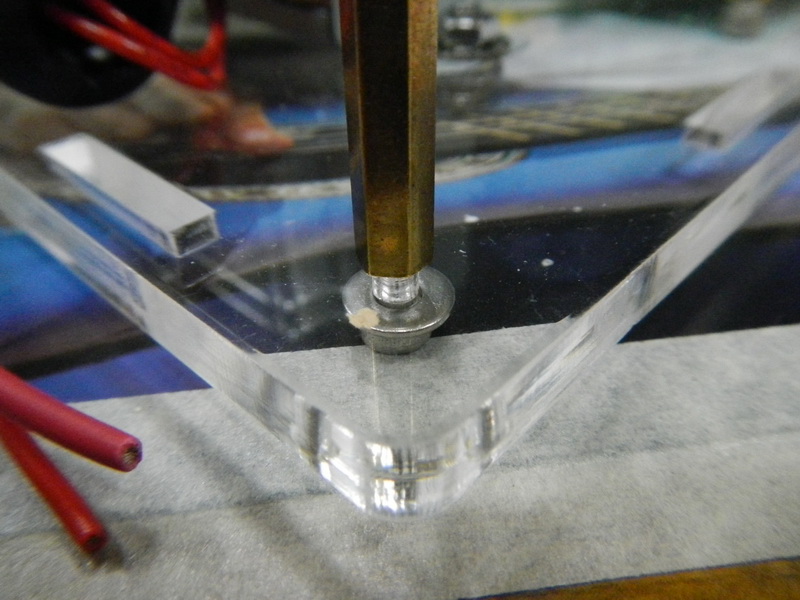

圖說↓:接下來要把銅柱鎖上

使用螺絲為細牙雙母銅柱 – 45mm四支、SUS CAP M3 – 10mm四支、SUS Washer M3四片

請用2.5mm內六角板手鎖緊,鎖緊時可以配合5.0mm的六角套筒(如無法取得,可用尖嘴鉗代替)

緊度適中即可。



圖說↓:像是這樣的搭配。

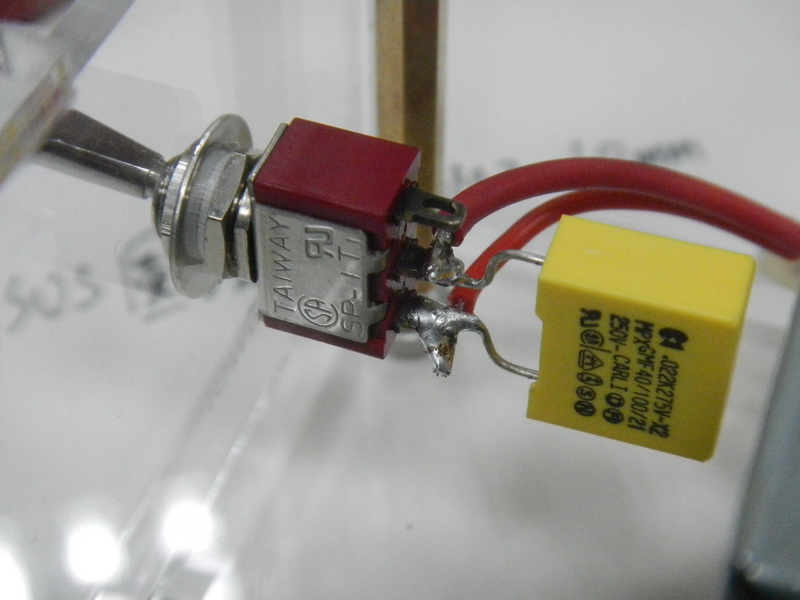

圖說↓:拿出前面板鎖上搖頭開關,並且並上盒型電容

建議可以先將盒型電容及電線焊上之後再鎖到前面板上。

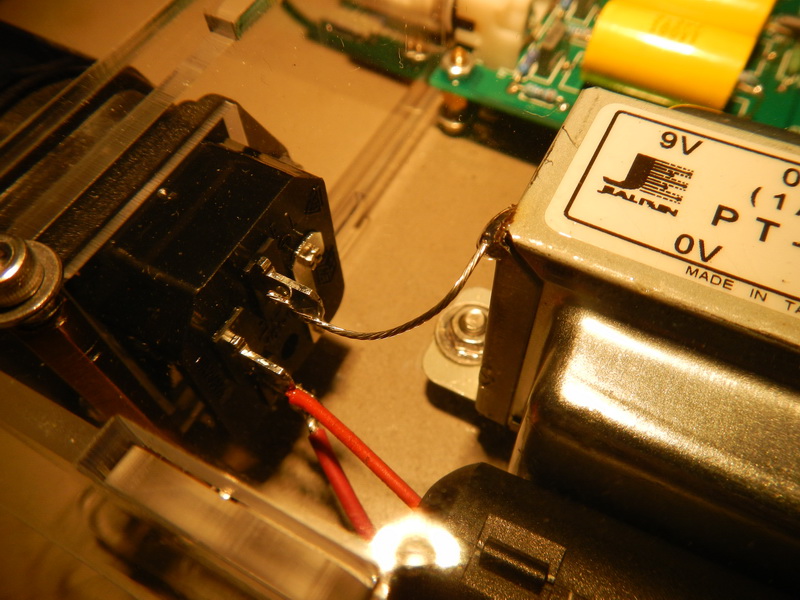

圖說↓:經過站長的建議,他說可以將AC座的街地點接上PT-9A的外殼,但不要接到DAC v2.0/DAC v2.0c的地

怕會產生不必要的迴圈造成雜音。

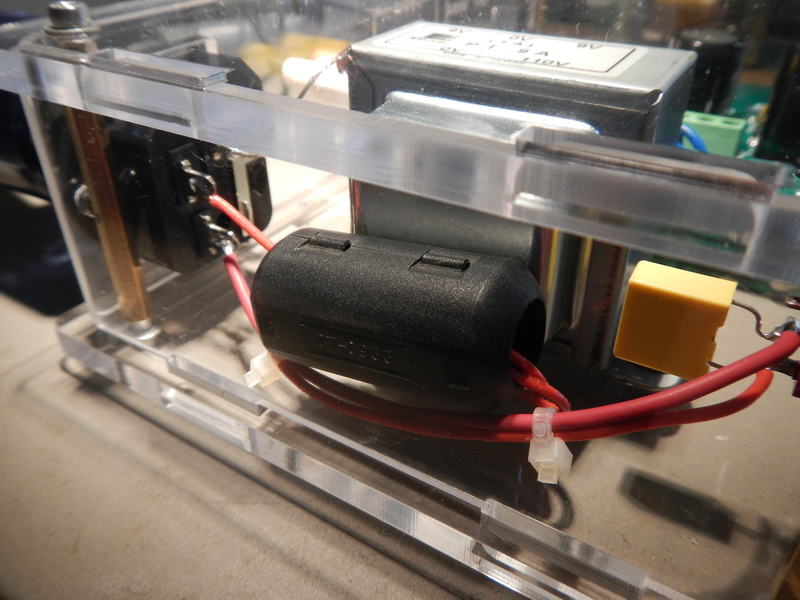

圖說↓:這個DAC在電源的設計上已考量突波的發生,所以在電源電路上已配合磁珠來避免突波可能產生的雜訊,但若還是擔心,可以在電源在輸入變壓器前也套上 夾式磁芯,這可能就要各位自行去購買。

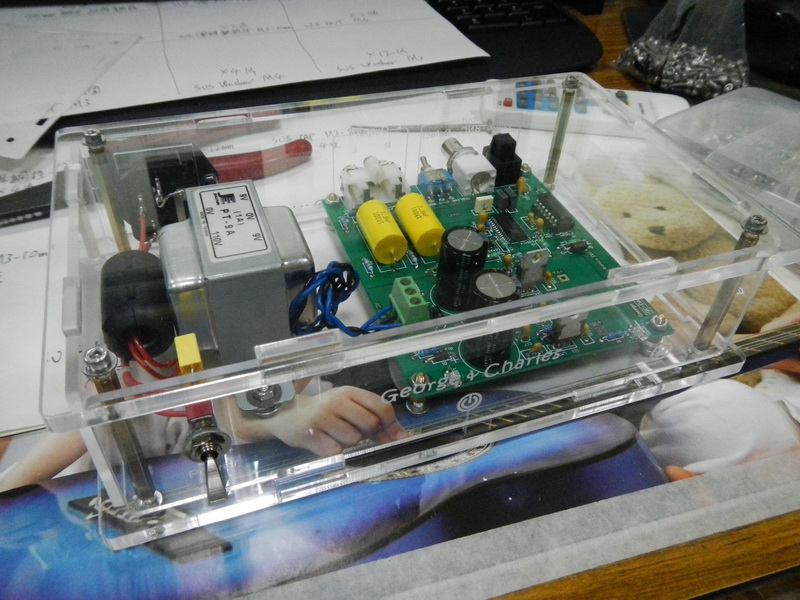

圖說↓:檢查無誤之後可以將上蓋鎖上

用螺絲為SUS CAP M3 – 10mm四支、SUS Washer M3四片

請用2.5mm內六角板手鎖緊,緊度適中即可。

圖說↓:恭喜各位做完了!除了上電測試,也要記得將附上的自黏透明PU腳墊黏上

在黏貼前請先用去漬油配合衛生紙將壓克力表面擦乾淨

以確保自黏透明PU腳墊不會那麼容易脫落。



感謝Darak再一次為我們的DIY設計這個外殼,也直接製做套件出來分享給大家,這個外殼的厚實感十足,如果您也需要這個美美的外殼,

目前的價格是NT$900.(另加運費約$65.)內容包含上面零件表所列的零件。

如果你有興趣請EMAIL給我:georgeliao886@gamil.com
