首頁 向上 意見反應 內容 搜尋 (Since 06/02/2005) 本站非營利性網站, 版權所有 http:/www.gccircuit.com, http://gc.digitw.com, i


                煙霧偵測開關
首頁 二進位時鐘 小型Hi-Fi耳機放大器 RC遙控的運用[1]-DC馬達 DAC(CS8412+CS4334) LM3886製作的純直流功率放大器 GC-DAC-V2.0 增加保護延遲電路的Hi-Fi耳機放大器 LM317穩壓電路板 聲控LED動態燈 CD ROM專用電源 LC-METER(數位式電感/電容表) 煙霧偵測開關 MC34063電源升壓電路板 TDA7294可橋接後級 單觸摸片ON/OFF觸摸開關 真空管緩衝前級X10D-GC V1.0D TDA7294-GC DC-SERVO 整合型功率放大器 可橋接TDA7294可橋接後級-2版 USB DAC-PCM2706 128階數的Shunt音量控制器 好用的LM317 LM1875-22W功率放大器(含音控前級的) 精簡版HI-FI耳擴 紅外線遙控 - 256階Shunt音量及控制及音源選擇器 MC唱頭放大器(LP黑膠唱盤) 真空管+FET的A類耳擴 3吋傳輸音箱教學指引 USB DAC-GC-V2.0 LM1875 DC-SERVO AMP HI-FI耳擴延遲保護版-V3 擴大機專用機箱V2
討論區,歡迎大家前往註冊 http://www.gccircuit.com/phpbb2/index.php



每月一圖
產品
DIY成品分享
我的故事
DIY線上計算鏈結
電路資源及鏈結
電路收集分享
電子DIY討論區
-舊主頁備份-

友站連結:





近期更新記事:

2016/12/27

新增1DIY套件

擴大機專用機箱V2



2016/12/05

新增1DIY分享

音源選擇輸入電路板

2016/09/13

新增1DIY分享

HI-FI耳擴延遲保護版-V3

V3版小耳擴壓克力機殼安裝程序

2016/05/26

新增1DIY分享

LM1875 DC-SERVO AMP

2015/04/03

新增1DIY分享

USB DAC-GC-V2.0

2014/12/05

新增1個募集成功

喬治查爾斯-三吋傳輸式音箱計畫

2013/07/02

新增1DIY分享

真空管+FET的A類耳擴





有供應廠製電路板的DIY分享:

======================

功放類及前級:

======================

LM3886-SVO純直流功率放大器(68W)



TDA7294-GC DC-SERVO 整合型功率放大器(100W)



LM1875 DC-SERVO AMP(22W)



可橋接TDA7294-AMP-MULTI功率放大器-2版





真空管緩衝前級(X10D-GC)



=====================

耳機擴大機(耳擴)類

=====================

HI-FI耳擴延遲保護版-V3



真空管+FET的A類耳擴





=====================

DAC解碼器類

=====================

USB DAC-GC-V2.0 Plus



GC-DAC-V2.0



=====================

音響周邊配件類

=====================

擴大機專用機箱V2



音源選擇輸入電路板



紅外線遙控 - 256Shunt音量及控制及音源擇器



三吋傳輸式喇叭



280W環型變壓器



75W環型變壓器

煙霧偵測開關:PDF檔下載(含電路圖底片檔).

熛霧是火警時造成人員傷亡的重大因素,如果可以再火警時馬上檢測到煙霧的發生,立即離開現場或啟動排煙裝置,一定可有效減少損失及傷亡。

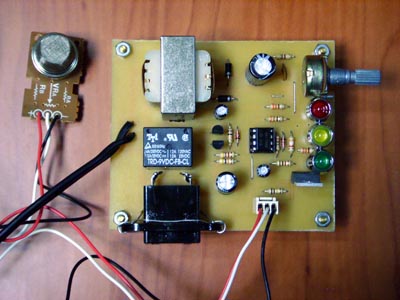

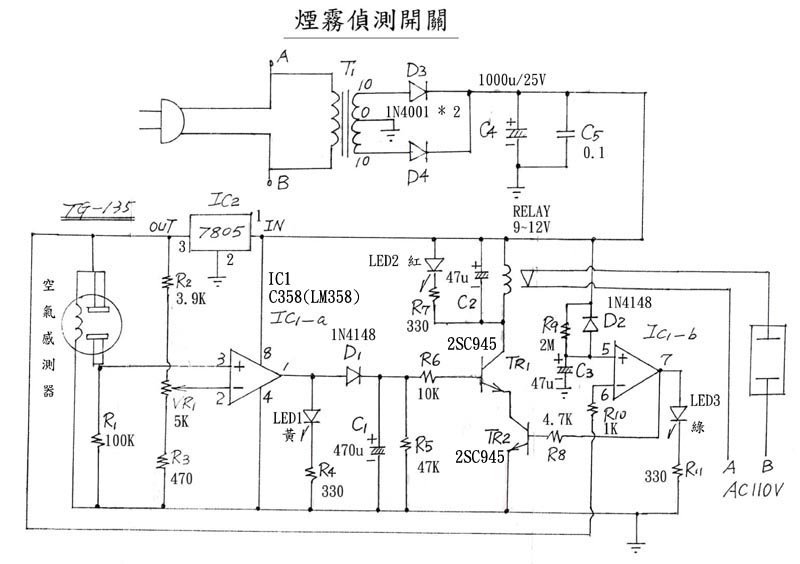

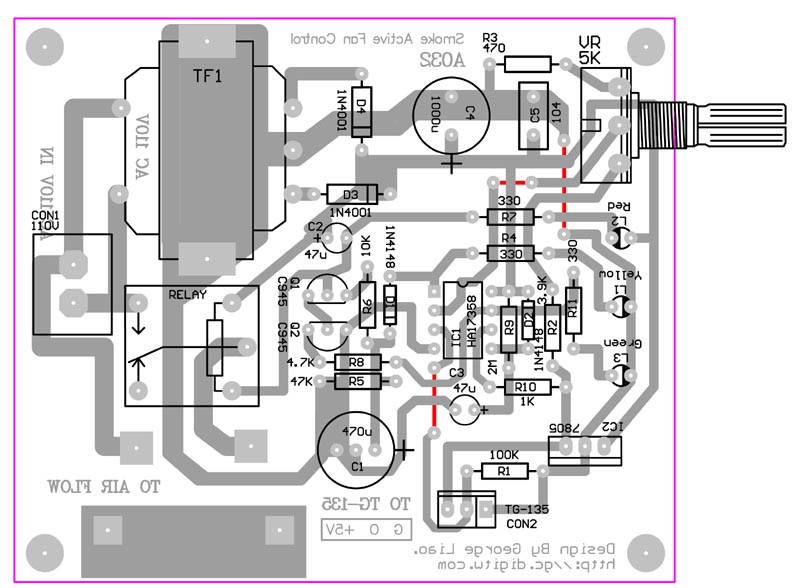

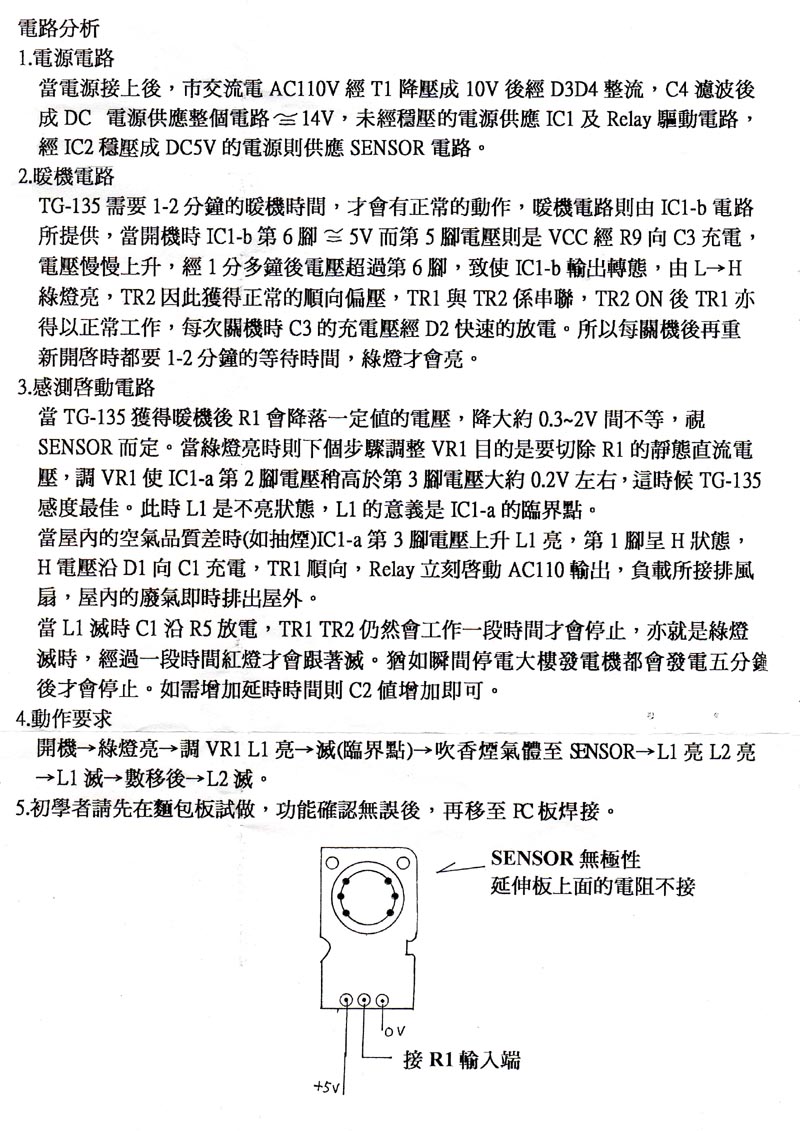

這個電路應是許多電子科系實習的課程之一,我將此電路完成電路的的LAYOUT,除了電路板外,以下的文件都引自原文件內容:

PDF檔下載(含電路圖底片檔).

George Liao.
[喬治查爾斯電子電路網〕
http://georgecharles.idv.st
http://gc.digitw.com



將關於這個 Web 站台的問題或建議的郵件寄到 www.gccircuit.com
上次更新:2023/11/28
