MC唱頭放大器(LP黑膠唱盤)

然目前的音樂格式大都以數位音訊為主流,但還是有許多人喜歡以往類比的黑膠唱盤所播放的音色,或是家中又翻出了早年的LP唱片! 現在這樣的復古風潮讓LP又有了特定的喜愛族群。

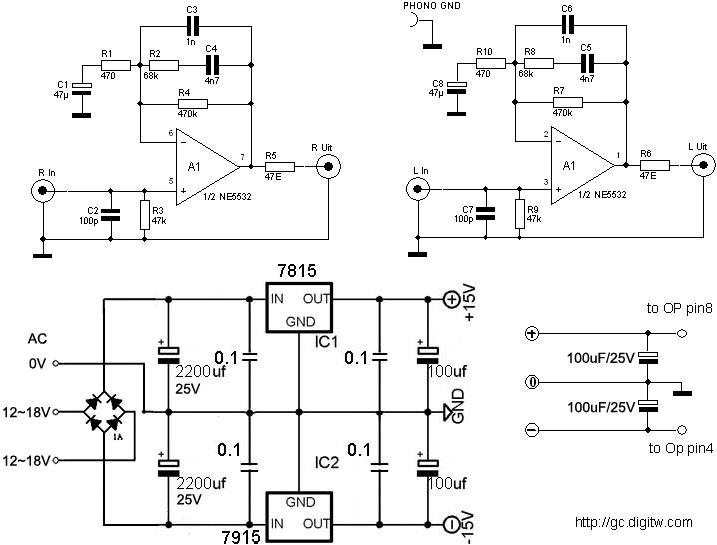

最近因朋友的請託, 要我讓他可以把家的LP唱盤再拿來使用,所以為製作了一個簡單的MC(動圈式)唱頭放大器,從網路上找到一個簡單的電路, 再加上一個簡單的雙電源穩壓電路,結合成一個DIY的 LP MC 唱頭放大器,如下圖:

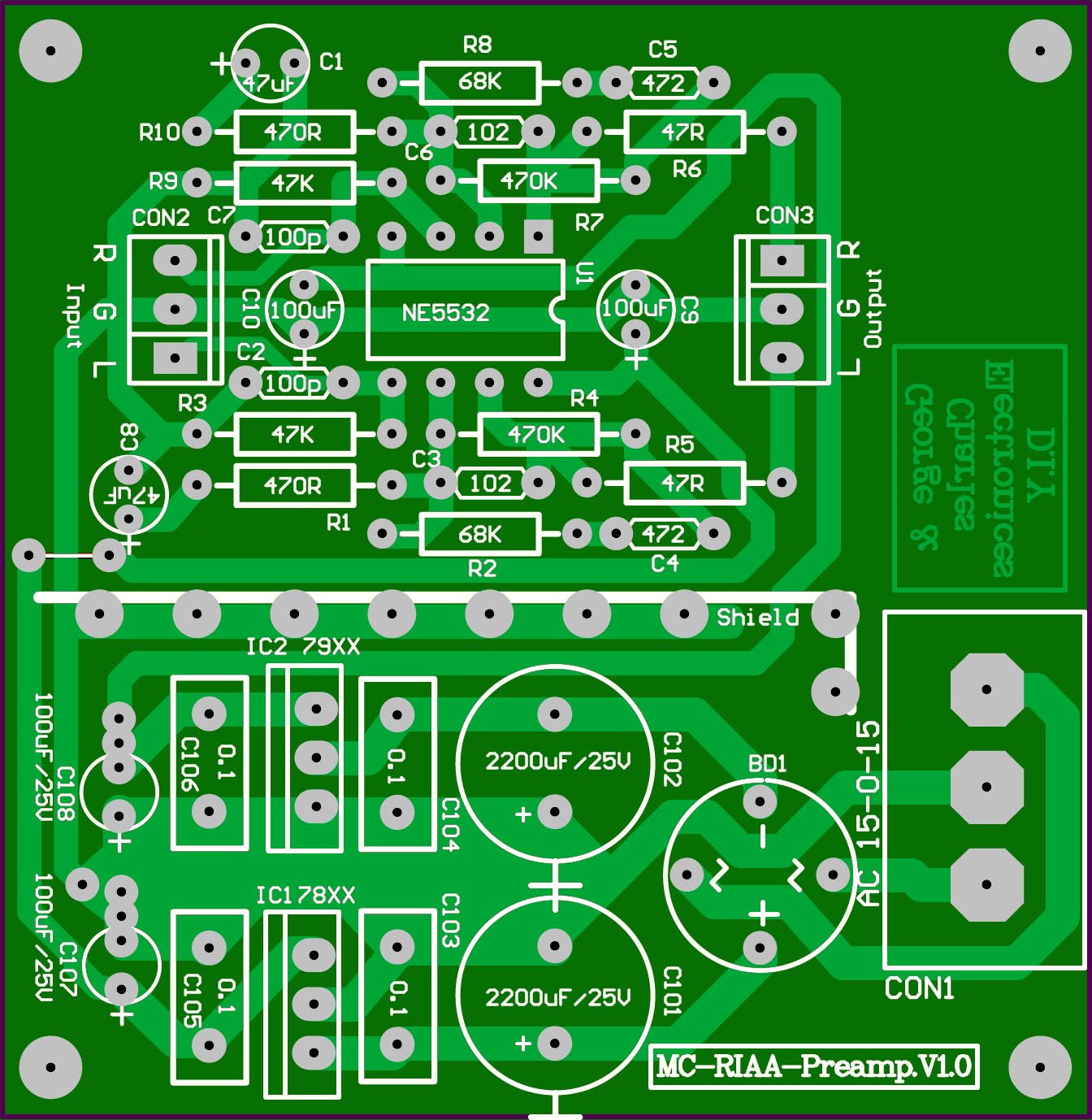

電路非常的簡單,但由於唱頭輸出的電壓峰值很低,所以這樣的放大器的放大位率都會很高,所以雜訊的處理就要非常的小心了,所以我在LAYOUT上做了一些屏蔽的處理,以下就是LAYOUT及零件的配置圖:

#要觀看大圖請對圖按右鍵另存新檔

電路板底片圖下載:MC-RIAA-BL.pdf



編號

數值

數量

編號

數值

數量

電阻↓

電容↓

R1,R10

470R

2

C1,C8

47uF/25V

2

R2,R8

68K

2

C2,C7

100p(101)

2

R3,R9

47K

2

C3,C6

0.001(102)

2

R4,R7

470K

2

C4,C5

0.0047(472)

2

R5,R6

47R

2

C9,C10,C107,C108

100uF/25V

4

積體電路↓

C103,C104,C105,C106

0.1uF(104)

4

U1

NE5532

1

C102,C101

2200uF/25V

2

端子座↓

電源↓

CON1

3P大端子座

1

BD1

1A橋式整流

1

CON2,CON3

3P小端子座

2

變壓器

12-0-12



***R1,R10如改為 4.7K,則適用於MM唱頭!

DIY時的一些照片:

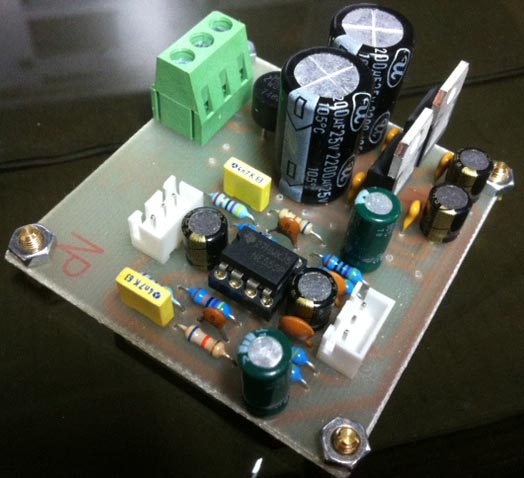

左邊那張是完成零件焊接後的照片,右邊那張可以明顯看出中間多出了一片焊接在電路板上的屏蔽銅片,這是為了減低電源側對放大電路側的干擾而設計的,我在LAYOUT時已留了備用的接地焊點,在這裡我用一片銅箔來焊接,你也可以用還沒製的空電路板來替代。

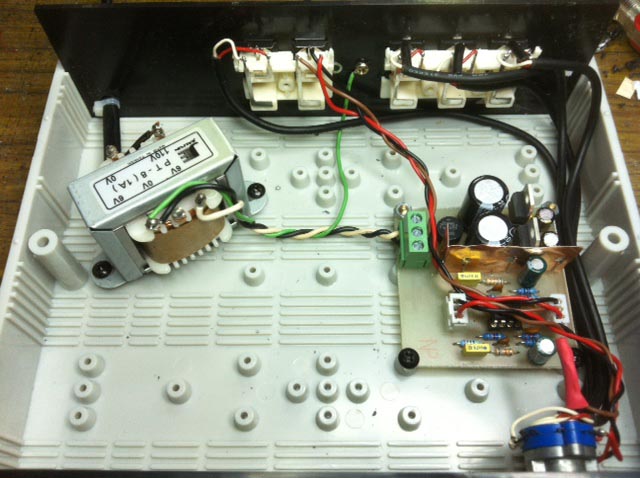

這張是裝在機殼內的照片,並加上的音訊選擇的波段開關來選擇除了使用LP唱盤以外的音訊。雖然電路板上我原是使用12-0-12輸出的變壓器來做全波整流,但你也可以如上照片中使用單組的0-12(~18)V的變壓器,以半波整流的方式棧達成供電,只要接中間及另一側(左右均可)的端子點就可以了。



注意事項:

於此類放大器的放大倍率很高, 所以接地一定要做好,通常LP唱盤都會有一絛獨立的接地導線,一般來說要接到放大器的金屬機殼上,但如果你使用的是如我一樣的膠塑機殼,那一定要注意,要如我上張照片那絛綠色的導線,連接一個端點讓LP的地線來連接,另一端接至電路板上或電源的地端。



由於需要這個電路的人一定不多,所以我是不會製作廠製PCB的,有需要的人,只能自已以感光電路板來自製了。

電路板底片圖下載:MC-RIAA-BL.pdf  (列印時請取消PFD自動縮放的選項,印出的比例才是對的)
