LM3886 後級機殼組裝教學

作者:Max 2011/08/17

※因圖多且大,網頁開啟時間可能較長,請見諒! 在圖片處按右鍵後另存新檔為原圖大,更清楚。

@機殼套件目前已經製作完成,除了預訂的發貨之外,還有一些,每套$2,100含運費,如有需要請跟喬治站長洽詢: georgeliao886@gmail.com

大家好:



筆者是設計機殼的MAX,利用了一點時間邊組裝機殼邊拍照,讓更多版友可以更輕鬆、簡單的完成裝機!

為求清楚,照片的解析度為1188*792,看教學的時候建議按下”F11”鍵可以開啟全螢幕模式,跳出則再按一次”F11”即可!

本文配合站上的LM3886 DC-SERVO AMP.來撰寫,如果使用TDA7294也沒關係,大同小異

跟著圖片一步一步往下做,應該不會太困難!



首先要準備的東西有:

  1. 組裝好的LM3886(TDA7294)一台

  2. 變壓器一顆(可以直接安裝的變壓器有佳立欣PT-40、佳立欣PT-31及直徑12.5公分內的環型變壓器,如果有其他規格的變壓器也可以用,不過要自行鑽孔)

  3. LM3886(TDA7294)底下的銅柱及螺母(建議買5mm的為佳)

  4. 機內配線(文章中使用位插頭的杜邦線,在各大電子材料行皆可以買得到,杜邦線十二條、喇叭線四條、電腦電源線兩條)

  5. 3Pin-2.5mm小白公接頭兩顆、裡面的金屬壓腳數顆(就是LM3886上面輸入腳的公頭)

  6. 熱縮套管2mm5mm數公分

  7. 綁線帶(匝線帶)數條

  8. R型端子一顆(圓孔需有4mm,因為要鎖螺絲)

  9. 保麗龍一小塊(固定電線用)

要準備的工具有:

  1. 十字、一字起子

  2. 內六角板手組

  3. 焊接工具

  4. 尖嘴鉗

  5. 靈巧的雙手

 那就話不多說,直接進入教學!

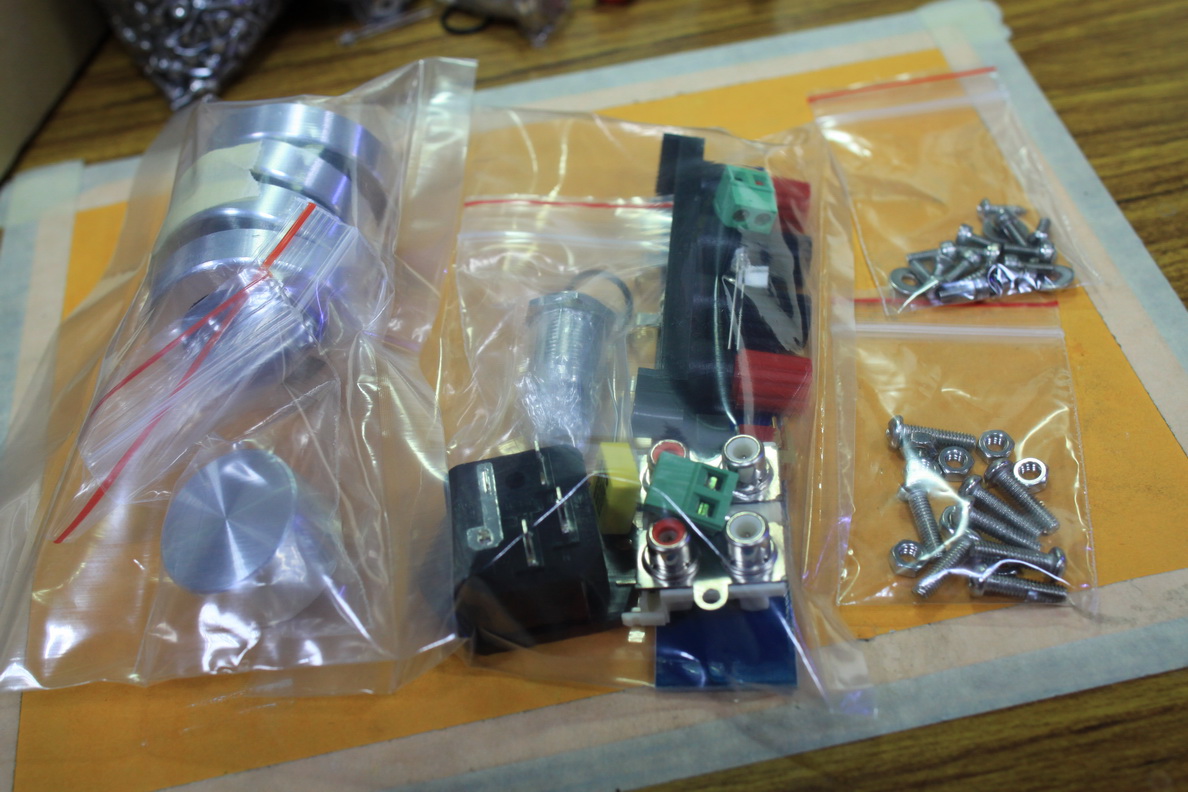

 圖說↓:拿出箱內的零件包,左:腳座及旋鈕包,中:電子零件包,右上:機殼螺絲包,右下:腳座及變壓器螺絲包

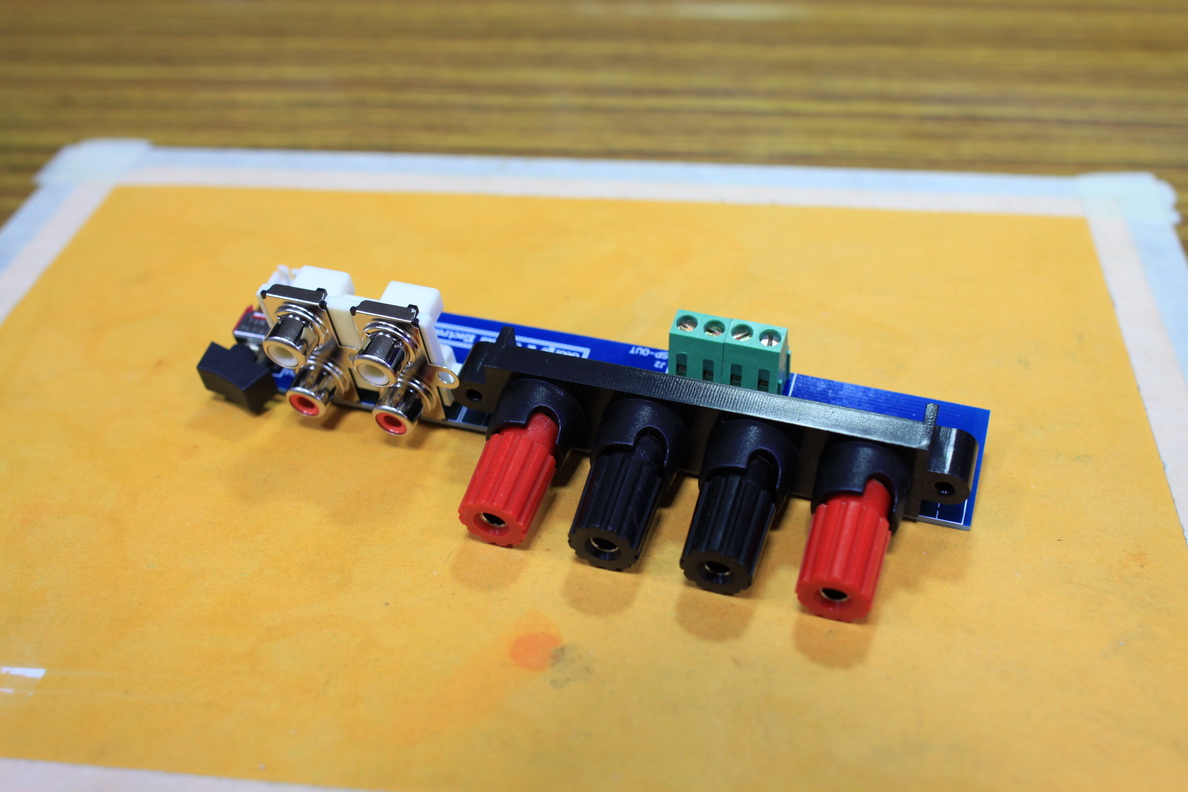

圖說↓:首先先拿出電子零件包,將輸入輸出介面組裝起來

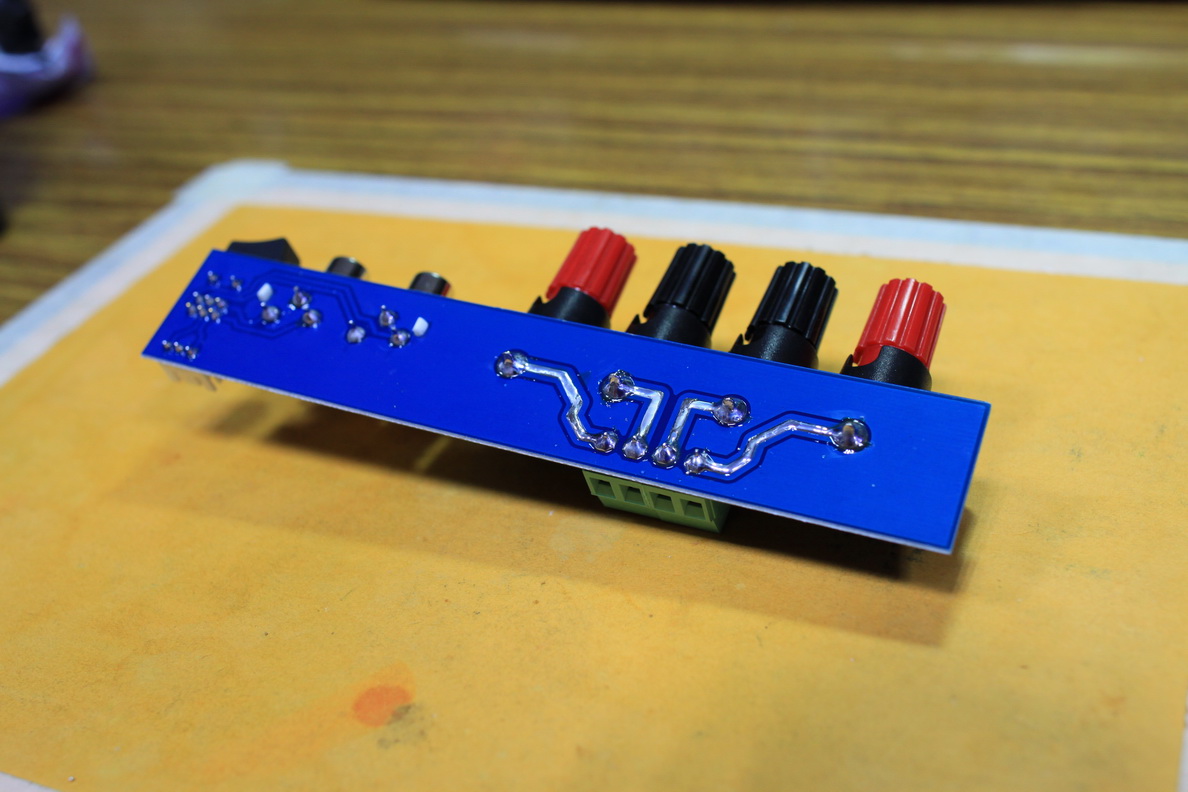

圖說↓:喇叭輸出的部分因為電流比較大的關係,記得要跑錫

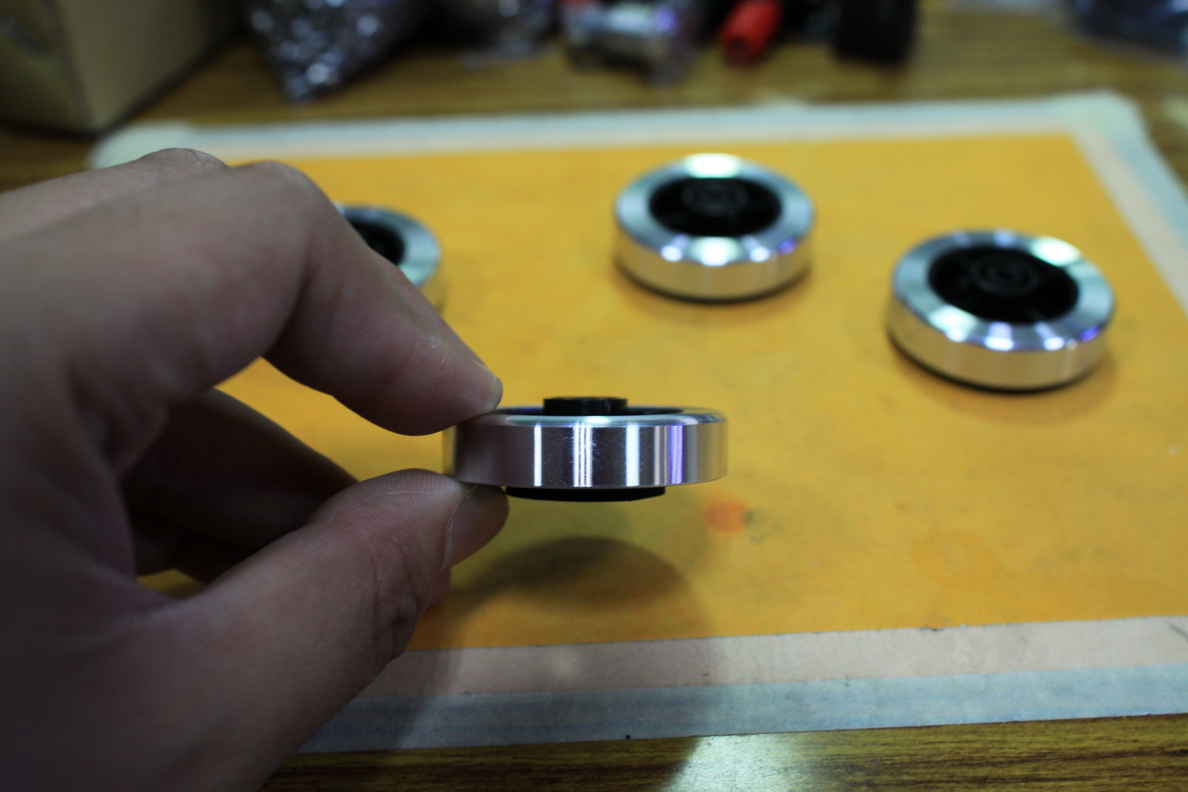

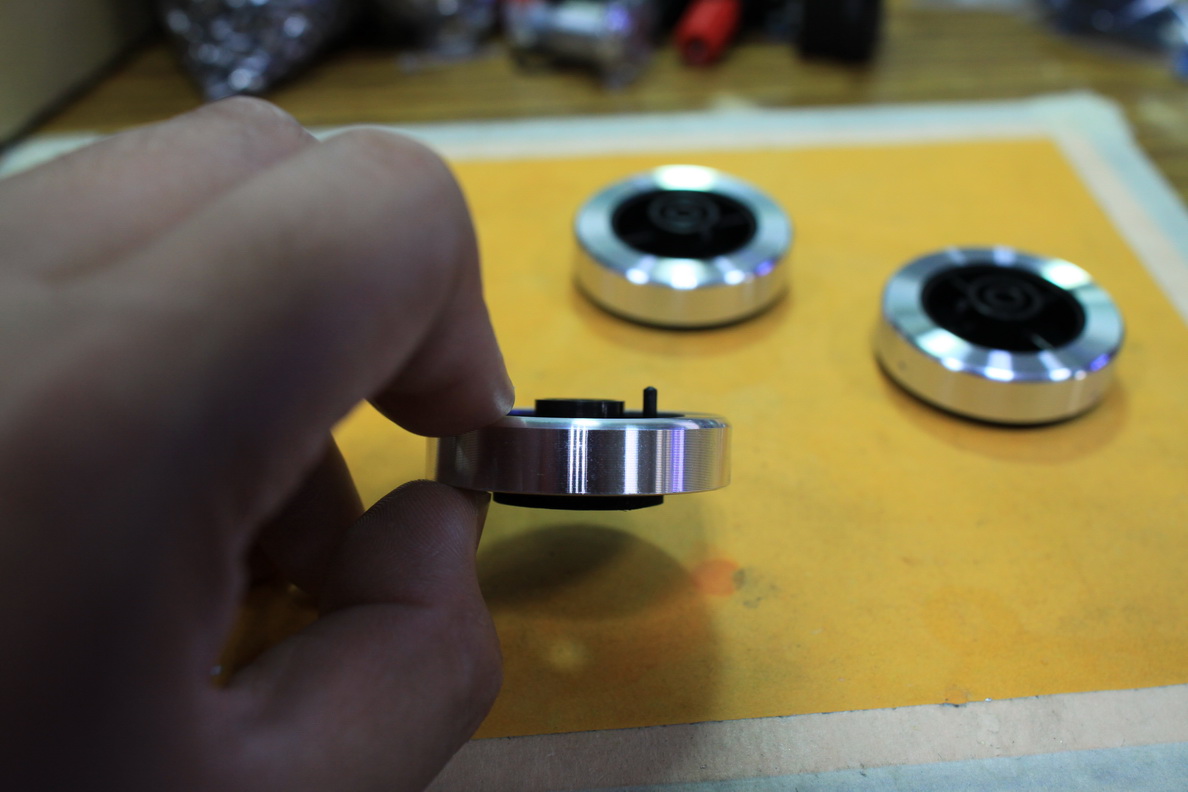

圖說↓:接著再拿出腳座包,拿起腳做,圖面中可以看到腳座的上方有一個凸腳,請用斜口前將其剪去,如果本來就沒有,那就比較省事

圖說↓:剪去後的樣子

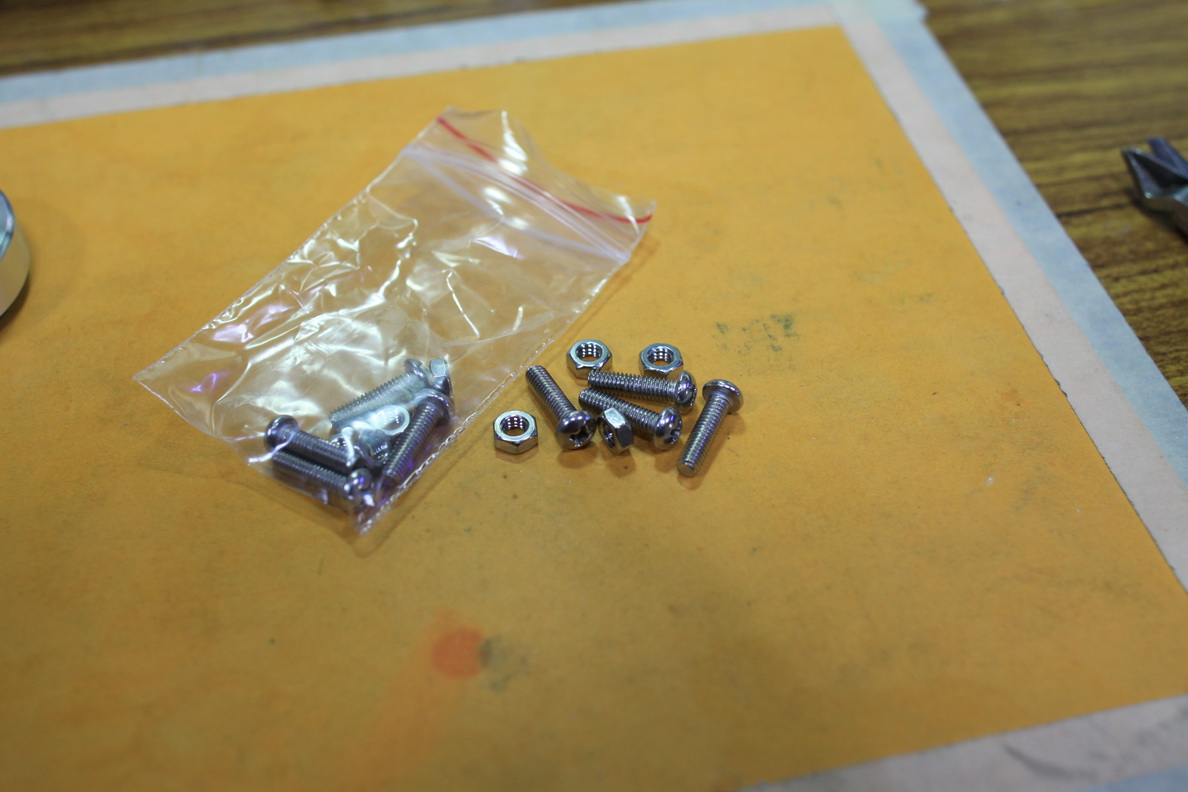

圖說↓:接下來拿出腳座、變壓器螺絲包,先拿出四組固定腳座,全機的螺絲皆用高品質不鏽鋼螺絲

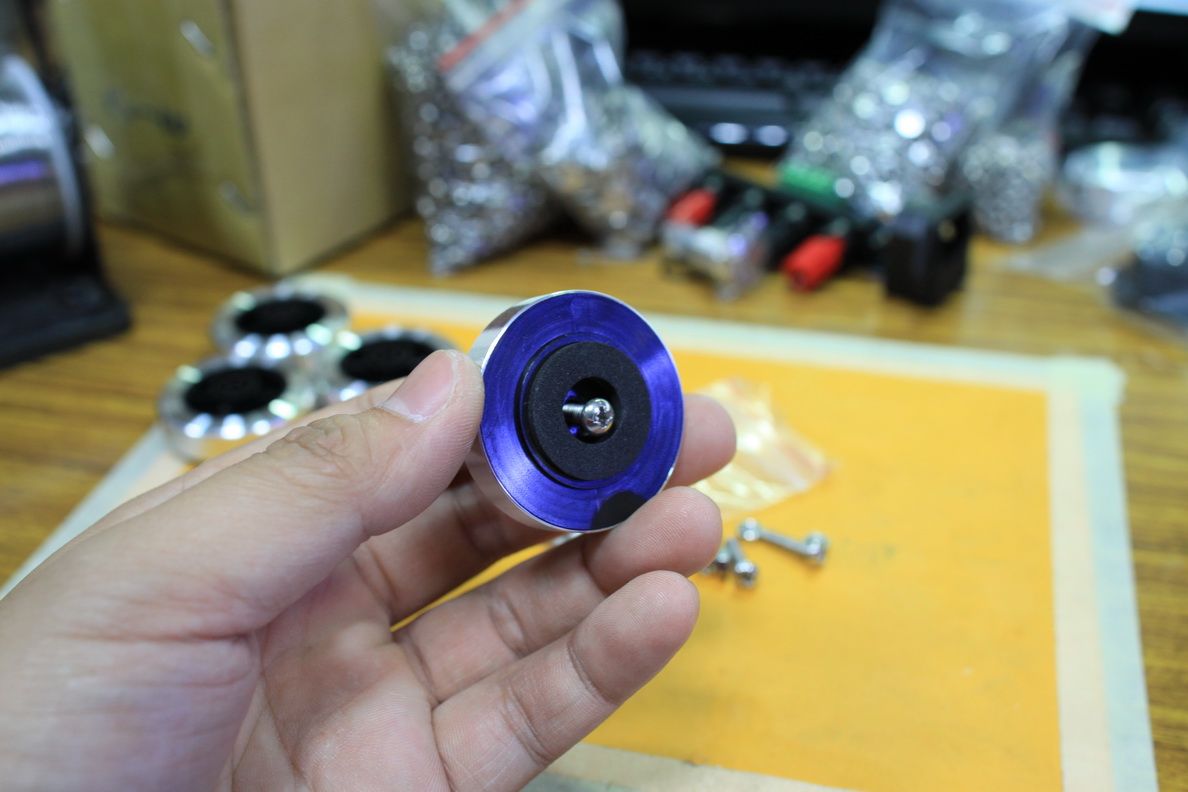

圖說↓:螺絲由腳座的底面裝入

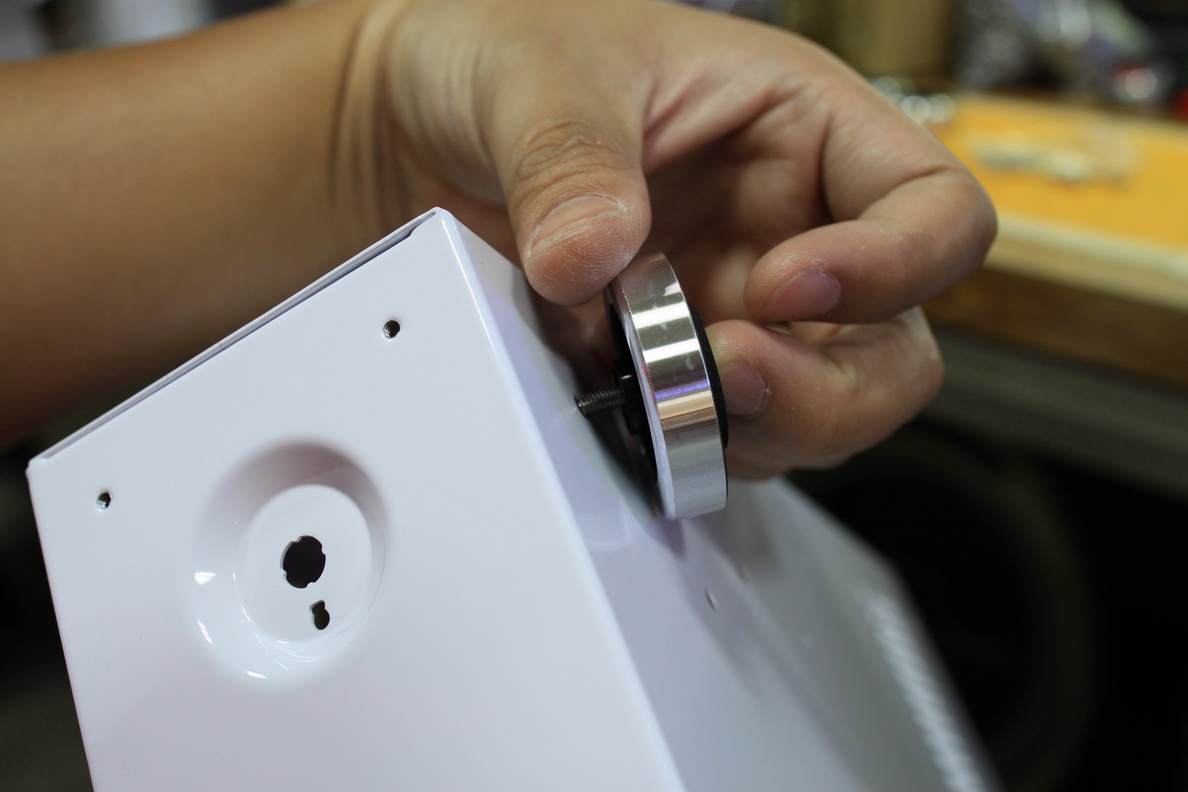

圖說↓:接著就裝入機殼

圖說↓:由內部鎖上螺母,可以搭配尖嘴鉗固定螺母將其螺絲鎖緊

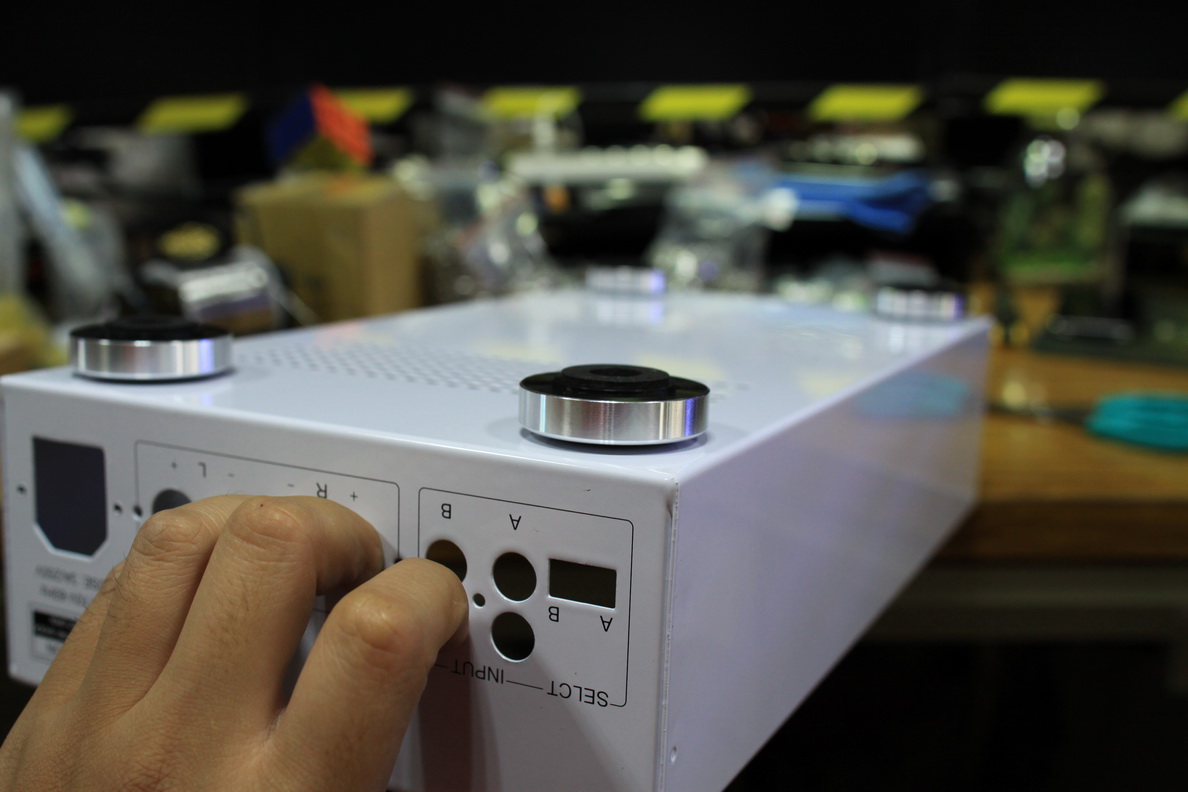

圖說↓:四顆腳座都裝上

接下來要編織變壓器的線

聽站長說有網友要求要購買深色的壓克力,主要原因應該是對裝機沒有信心,但筆者想一想,應該是不會編線吧!

所以在此特地教大家編線,這是最常見的麻花線編法,如果家裡有小女生編公主頭的,就是這種編法!

如果已經會編的人,請直接跳過教學這段!

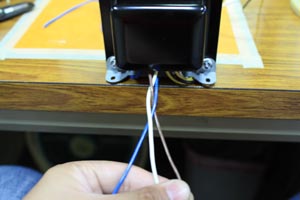

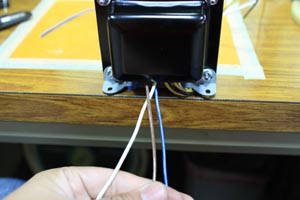

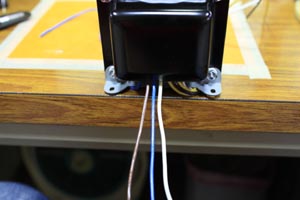

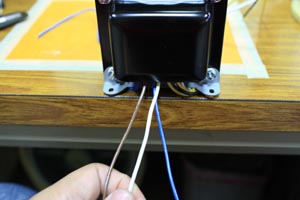

圖說↓:筆者隨便找了三條顏色不同的線,將其拿在手上 圖說↓:先將右邊的白線壓到藍線上方

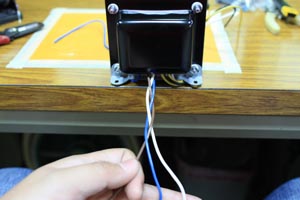

圖說↓:接下來換左邊的棕線壓到白線上方

圖說↓:接下來換右邊的藍線壓到棕線上方 圖說↓:接下來換左邊的白線壓到藍線上方,這時不難發現,規則就是左右左右交替 圖說↓:接下來換右邊的棕線壓到白線上方
圖說↓:接下來換左邊的藍線壓到棕線上方

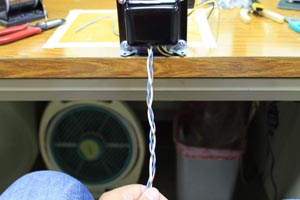

圖說↓:一直左右左右交替就可以編成一條漂亮的麻花!(如果是這著筆者這樣亂取三條來編的網友,記得將其拆除!)

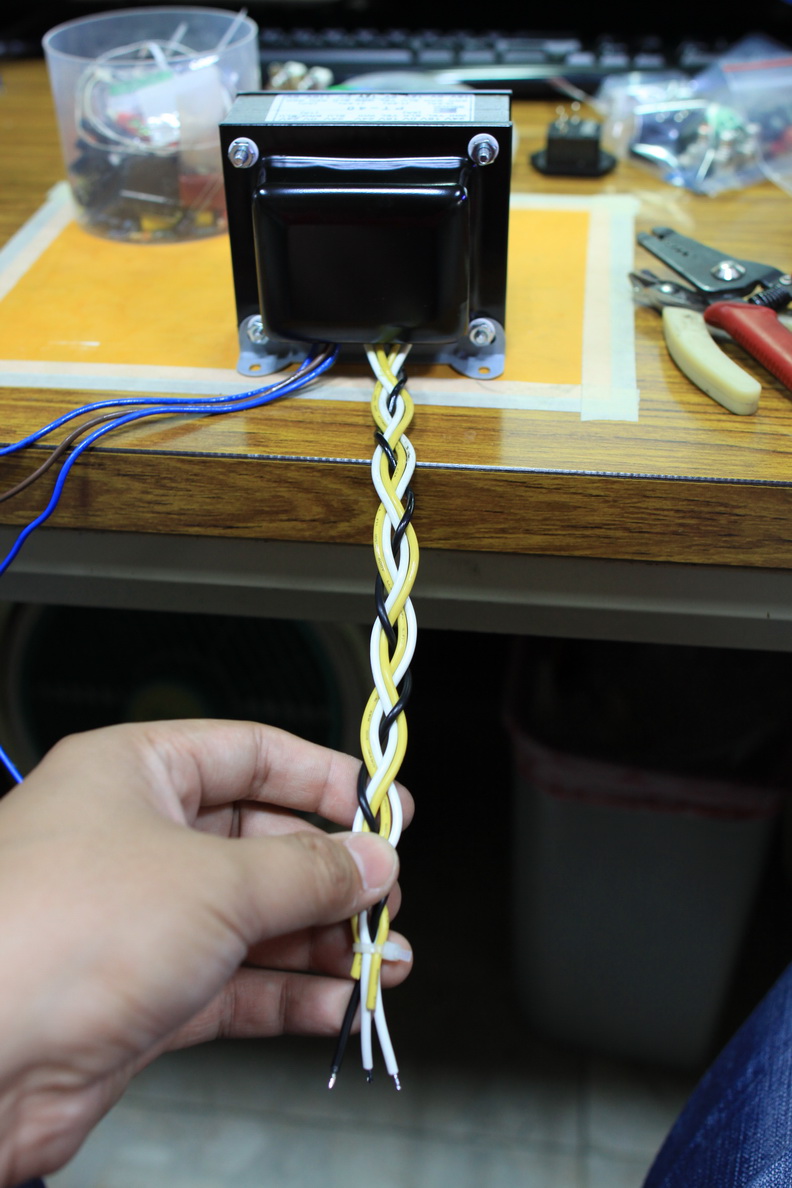

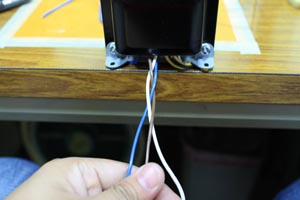

圖說↓:如果你是佳立欣PT-40,拿取這組24-18-0-18-24,分別是白黃黑黃白,將左邊的白黃視為一條線,右邊的黃白也是為一條線,這樣就能三線麻花編了!如果會五線或更多線麻花編的網友不妨教教我!謝謝!

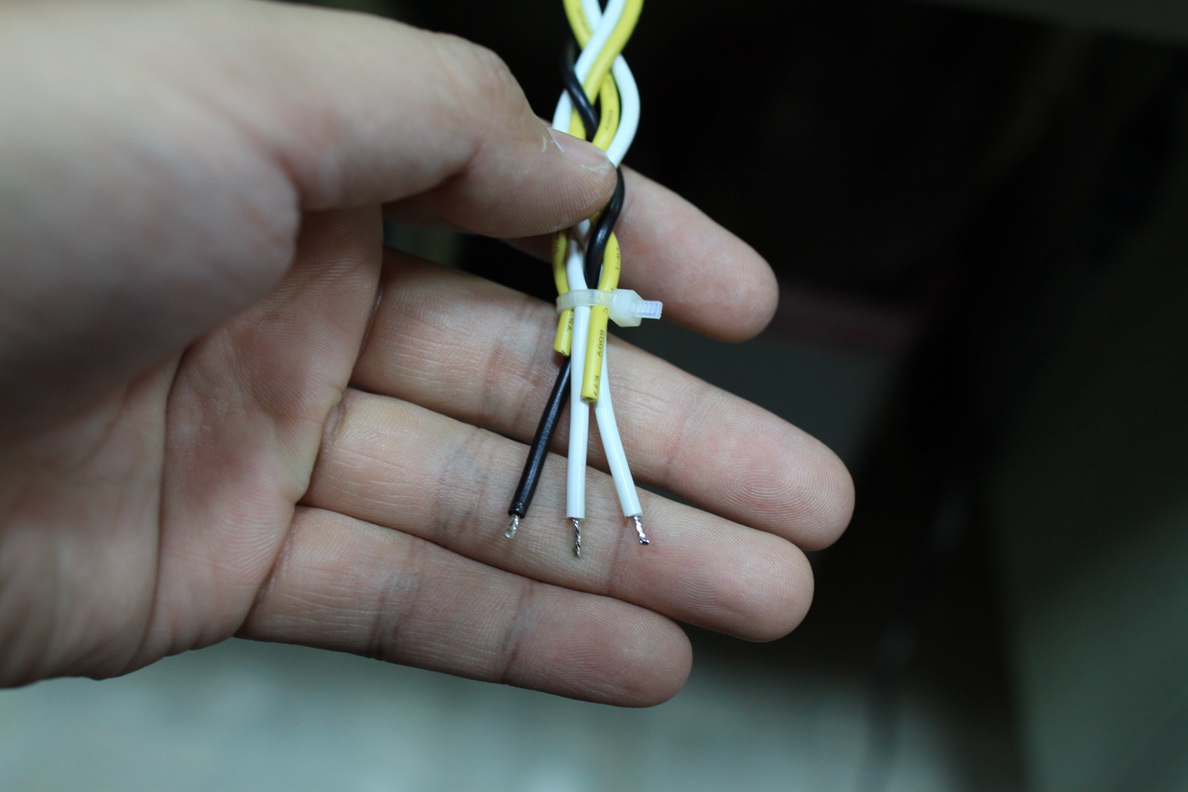

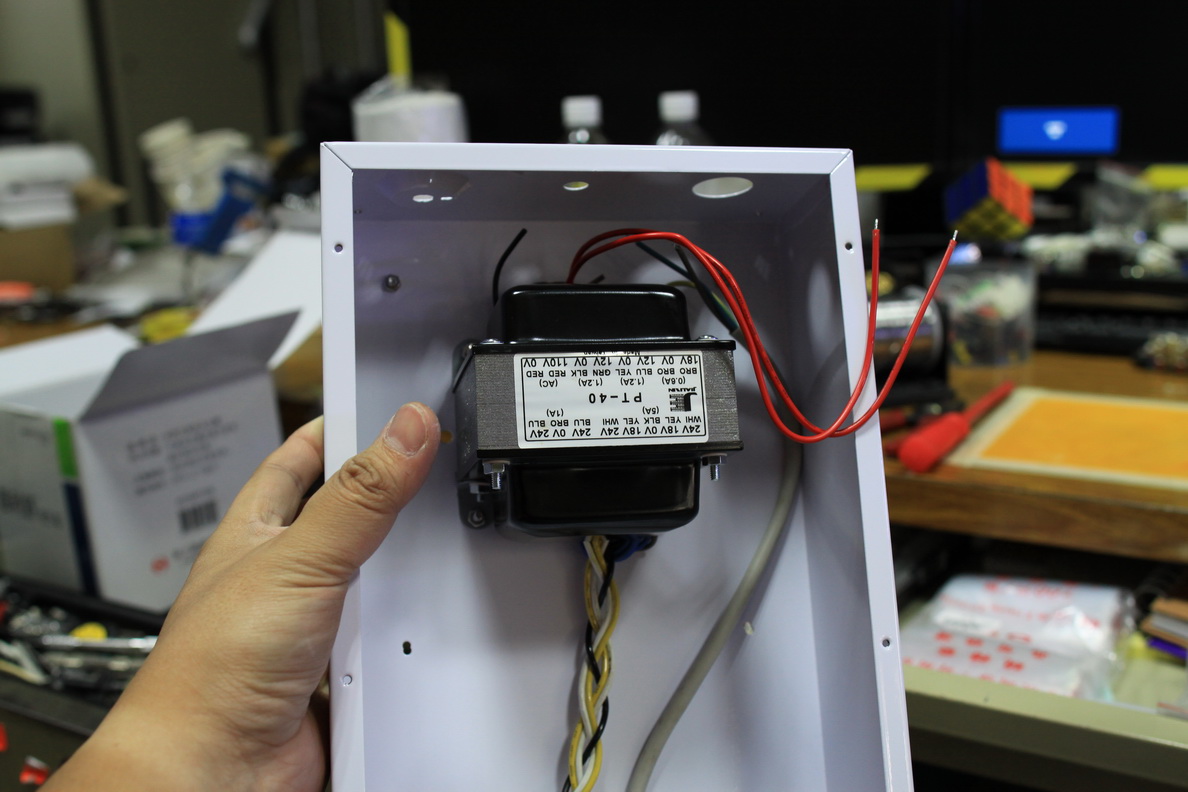

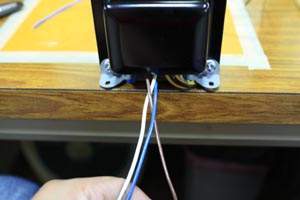

圖說↓:全長度編完後,用束線帶將其綁起,兩條黃色是18V的,用斜口鉗剪斷,剪斷的長度不要一樣,避免碰撞短路,另外24-0-24就像筆者這樣處裡即可!

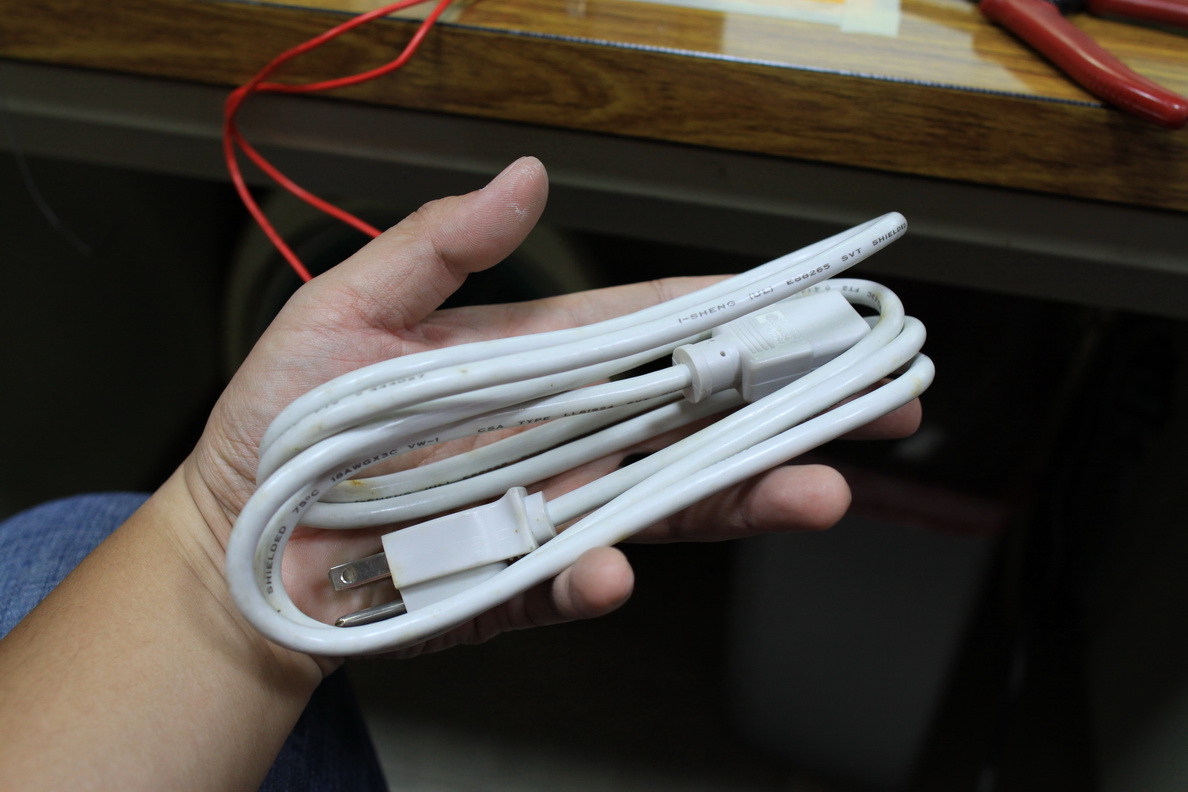

圖說↓:機內電源配線的部分筆者跟站長非常推崇使用家裡沒有用到的電腦電源線,因為電腦電源線的銅線都夠粗,非常好用!

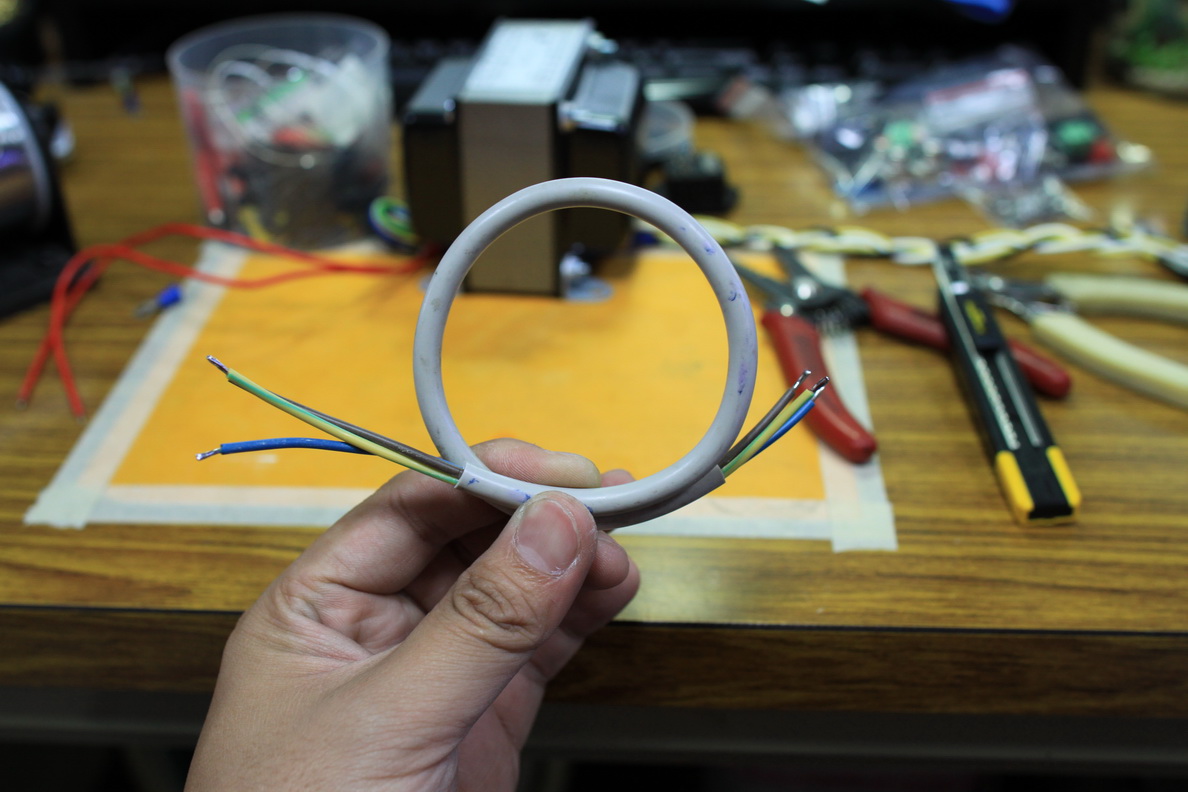

圖說↓:剪下40公分,前後剝皮,一邊剝比較多,因為要配線,當然有可能你的電線撥開顏色不是這樣的配置,但緊記一點,有綠色的就是接地線。

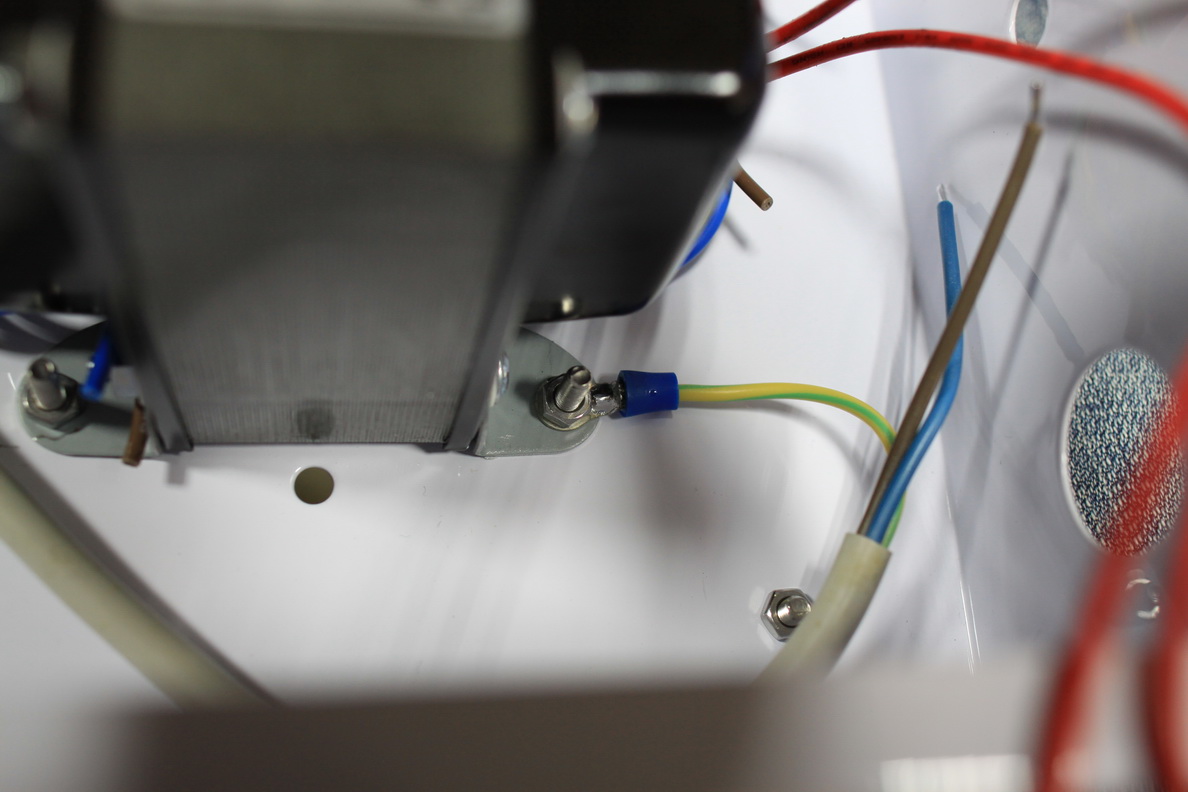

圖說↓:將撥比較多皮一端接地線接上一顆R型端子,鎖在變壓器的其中一支螺絲上,螺絲則使用跟鎖腳座一樣的螺絲

圖說↓:四顆都鎖上

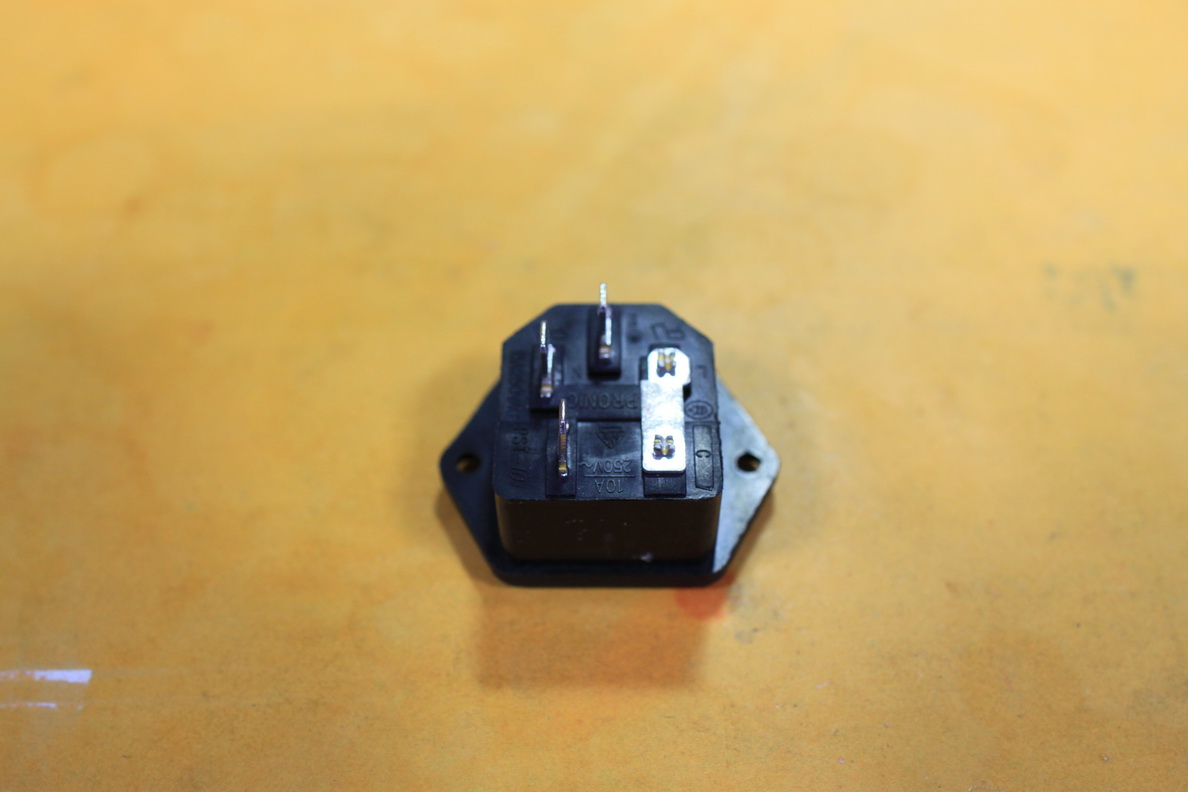

圖說↓:這是附保險絲AC插座的背面,左邊有三隻腳,上:接地腳,中:中性腳,下:火線腳,AC插座內部均已裝入3A保險司,以及一個備用保險絲

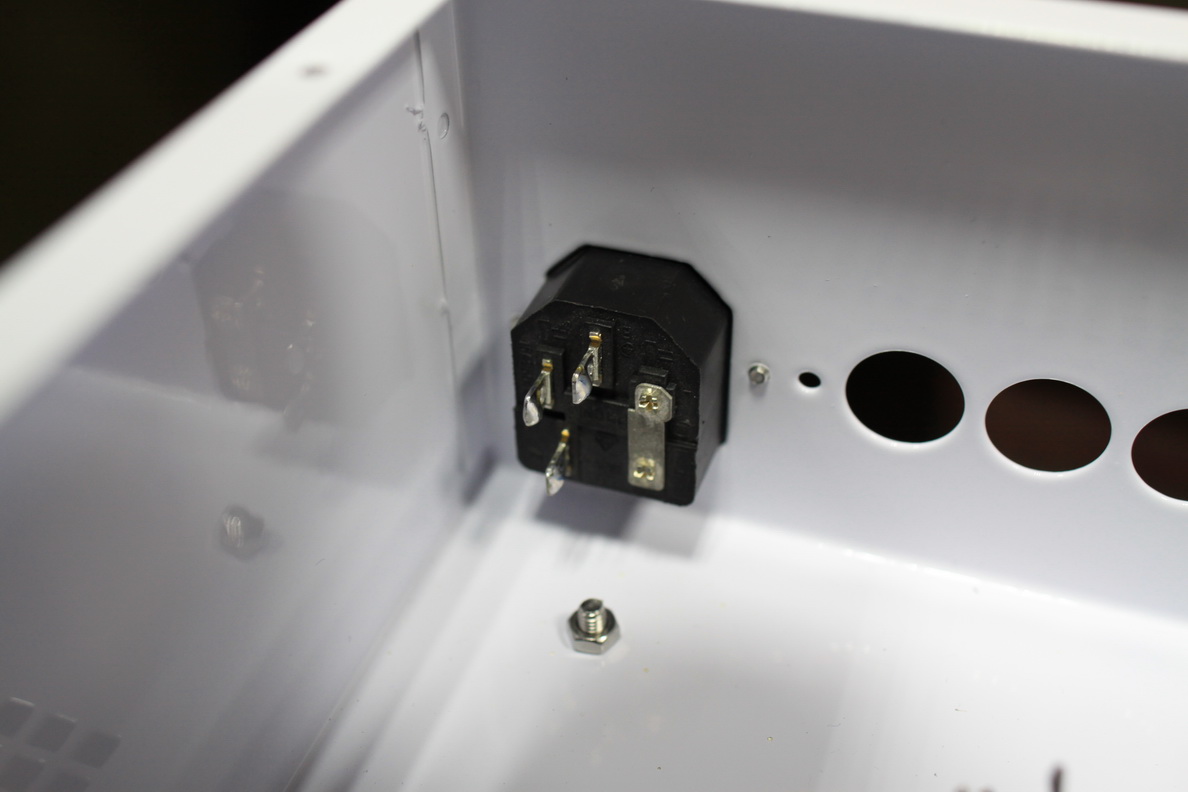

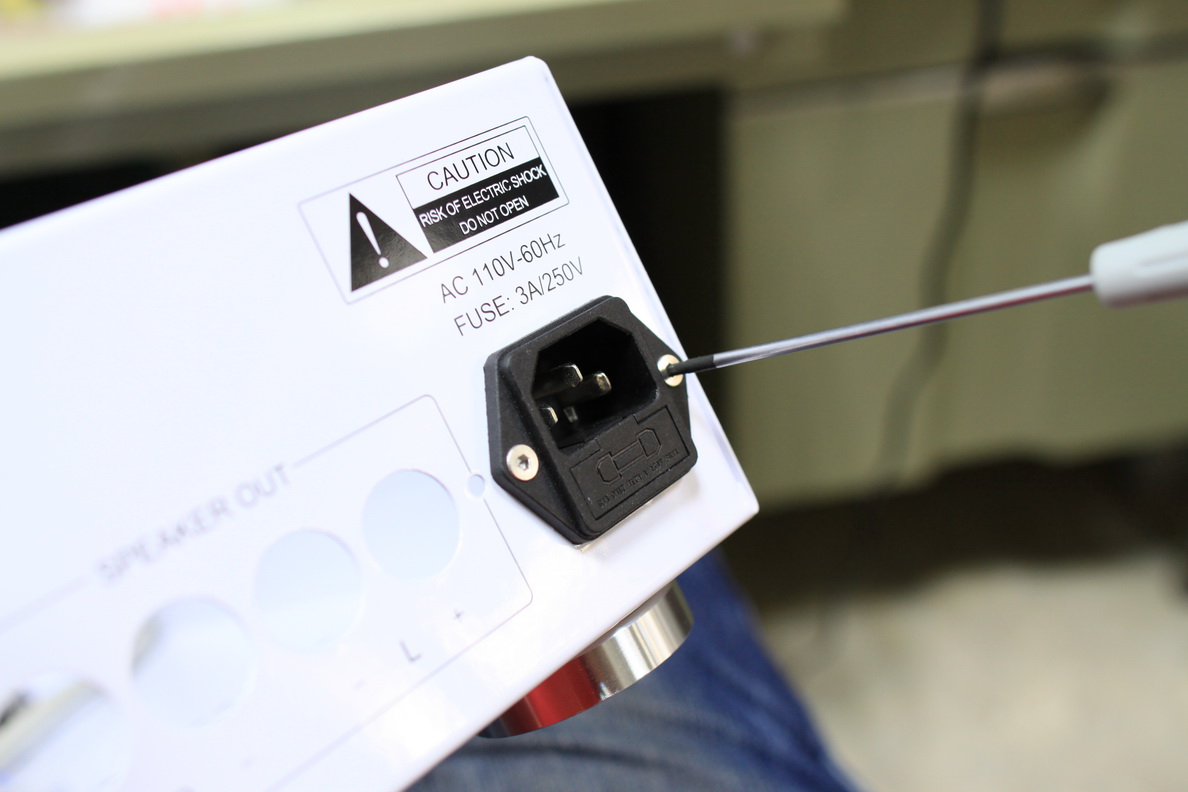

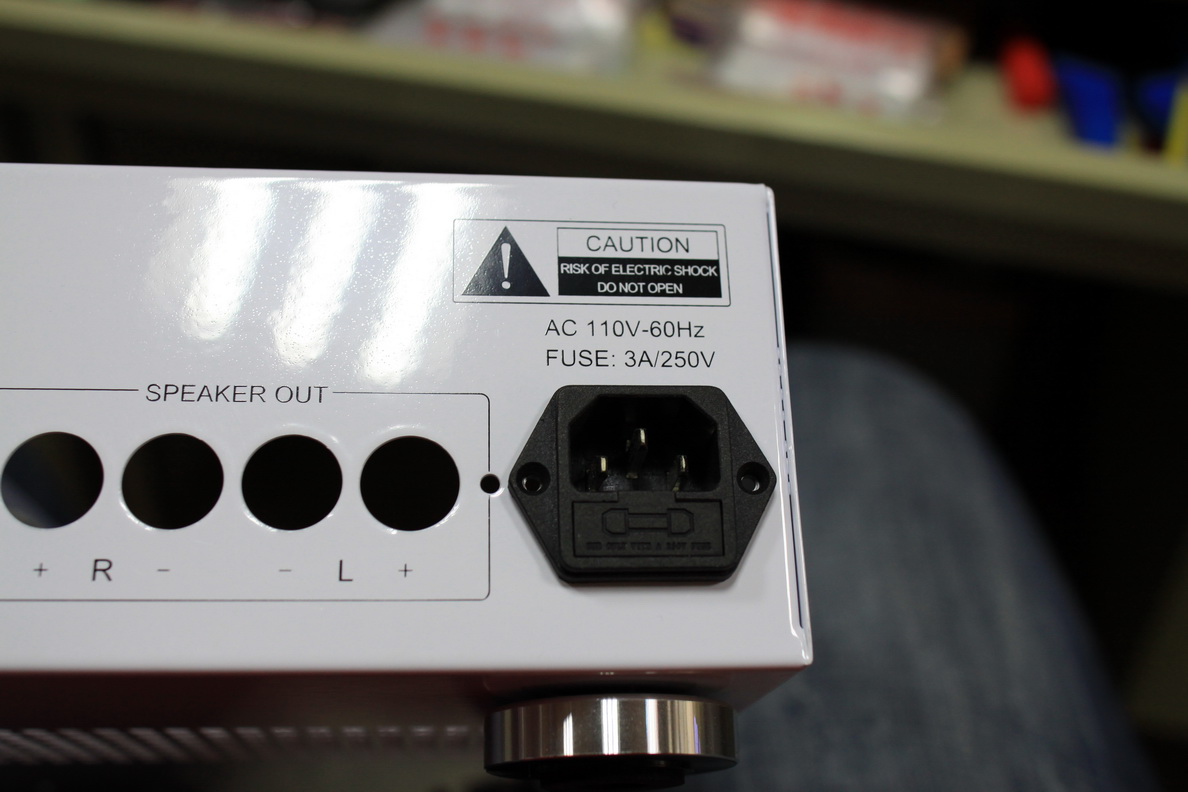

圖說↓:翻到機殼背面裝上AC插座

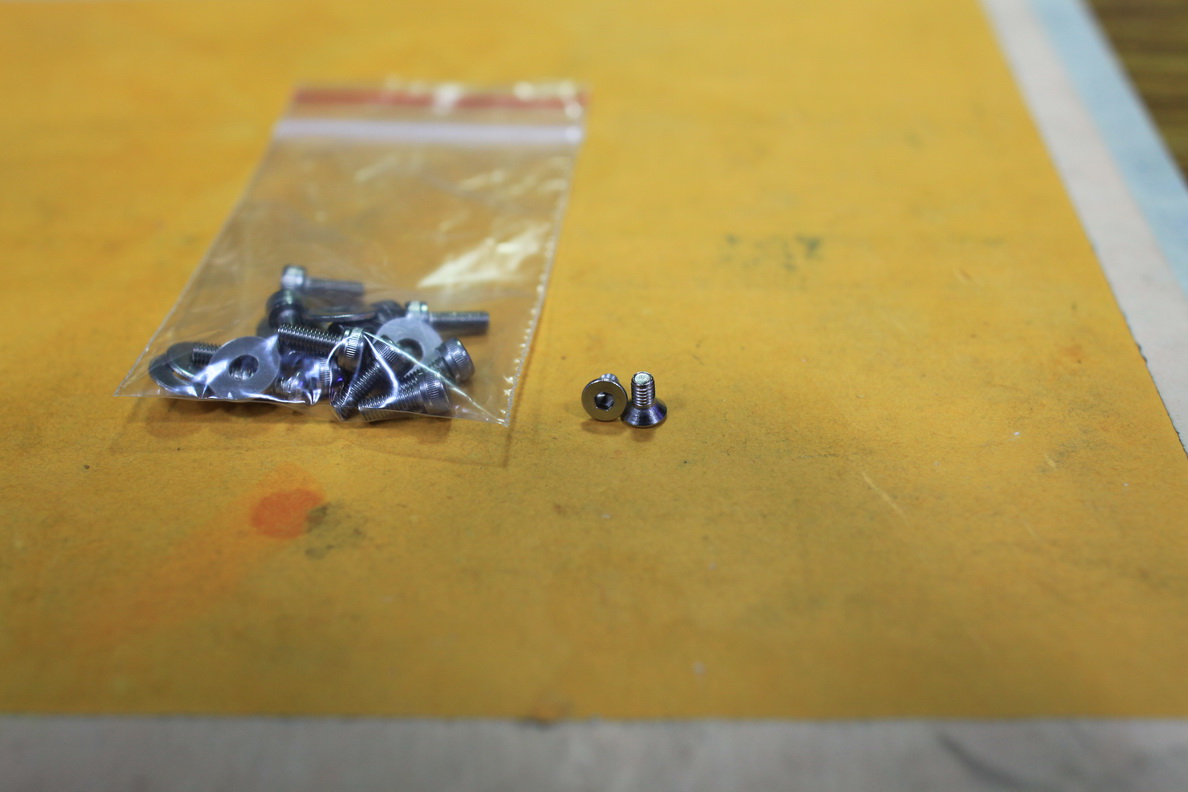

圖說↓:從機殼螺絲包拿出這兩顆內六角皿頭螺絲,全機的螺絲皆用高品質不鏽鋼螺絲

圖說↓:用內六角板手鎖上螺絲,有緊就好了,千萬別轉太緊

圖說↓:可以在裝上之前先上焊錫!不過呢,筆者也是裝上之後才發現忘了先上焊錫,抱歉了各位!

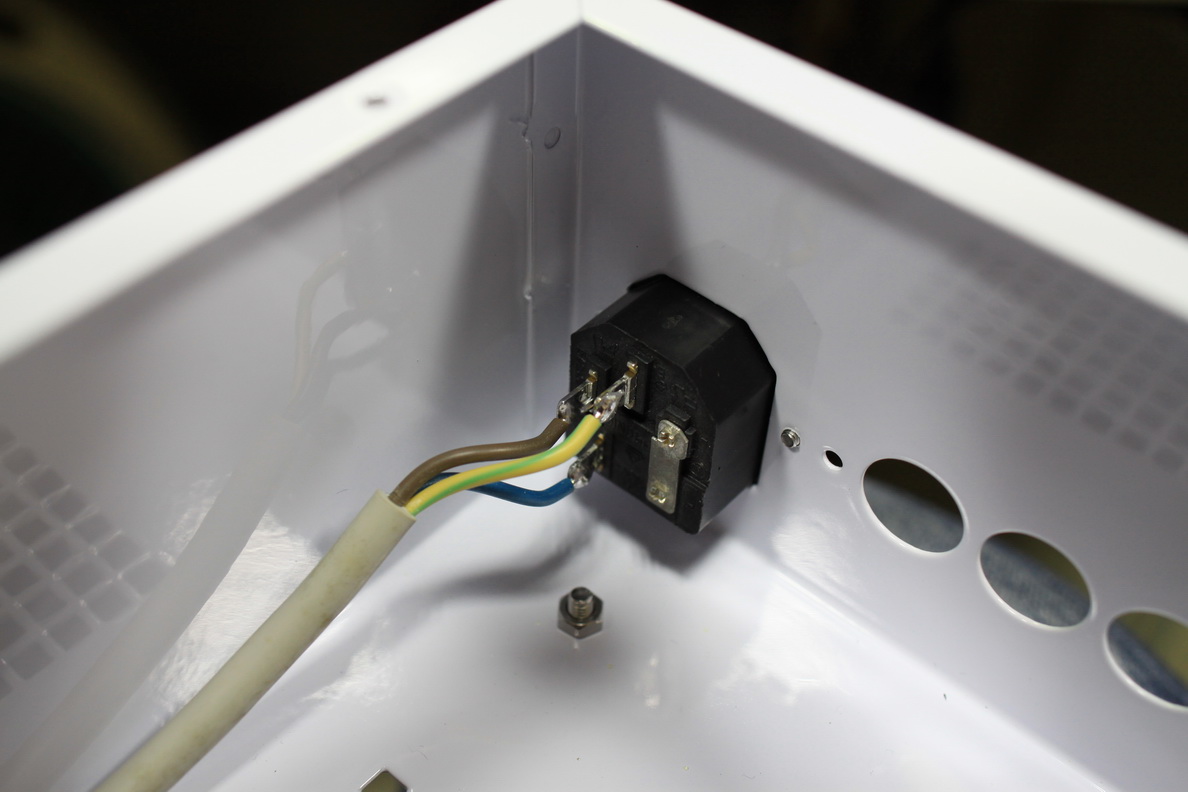

圖說↓:接地線當然是接在最上面的接點上,其他兩條任意接,如果有非常在意火線及中性線的網友,不妨自己多注意一點

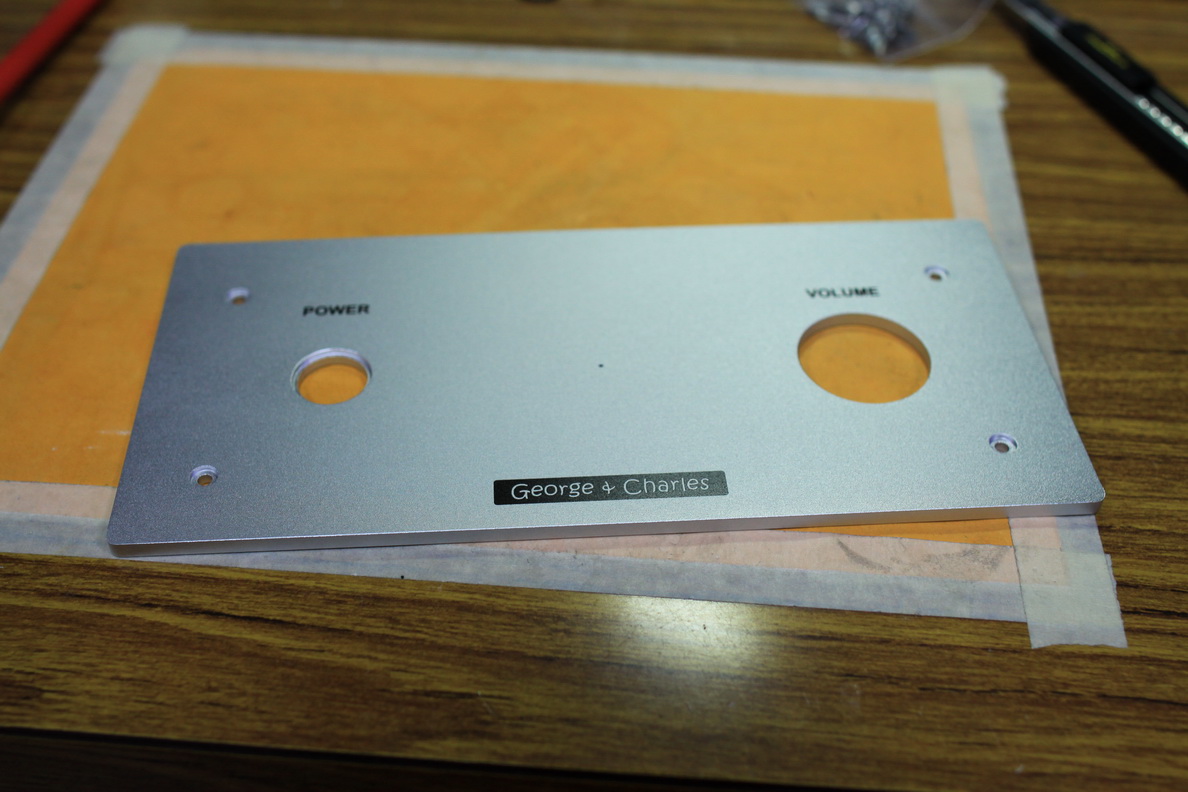

圖說↓:拿出鋁面板

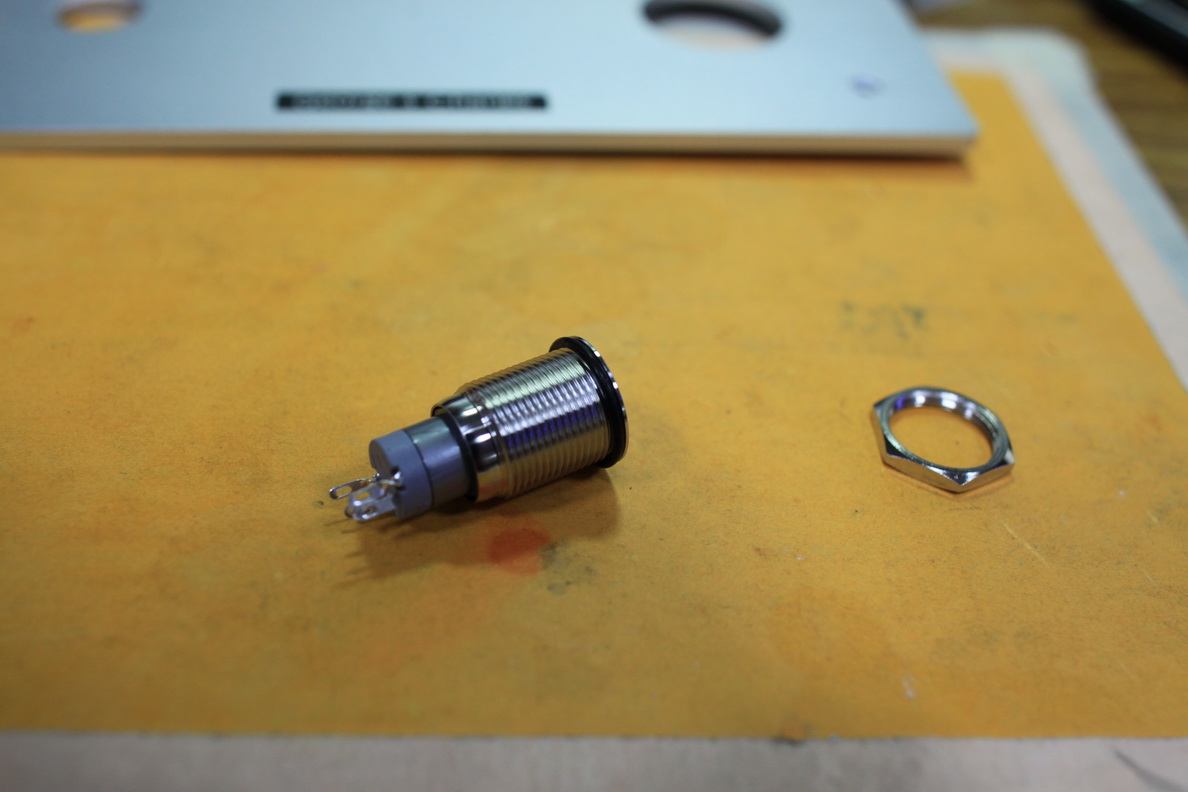

圖說↓:拿出不鏽鋼開關

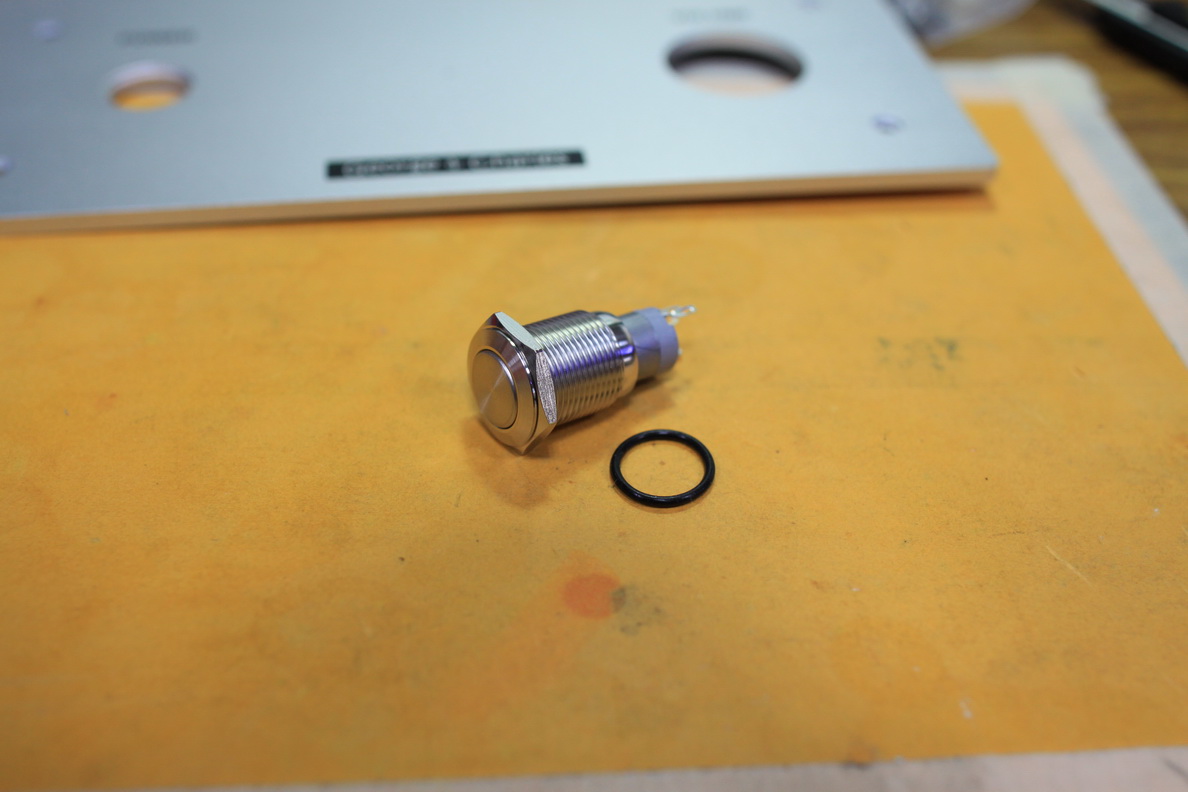

圖說↓:把不鏽鋼開關上面的螺母先拿掉,裝上O-Ring,這顆開關非常貴,各位請好好愛護它

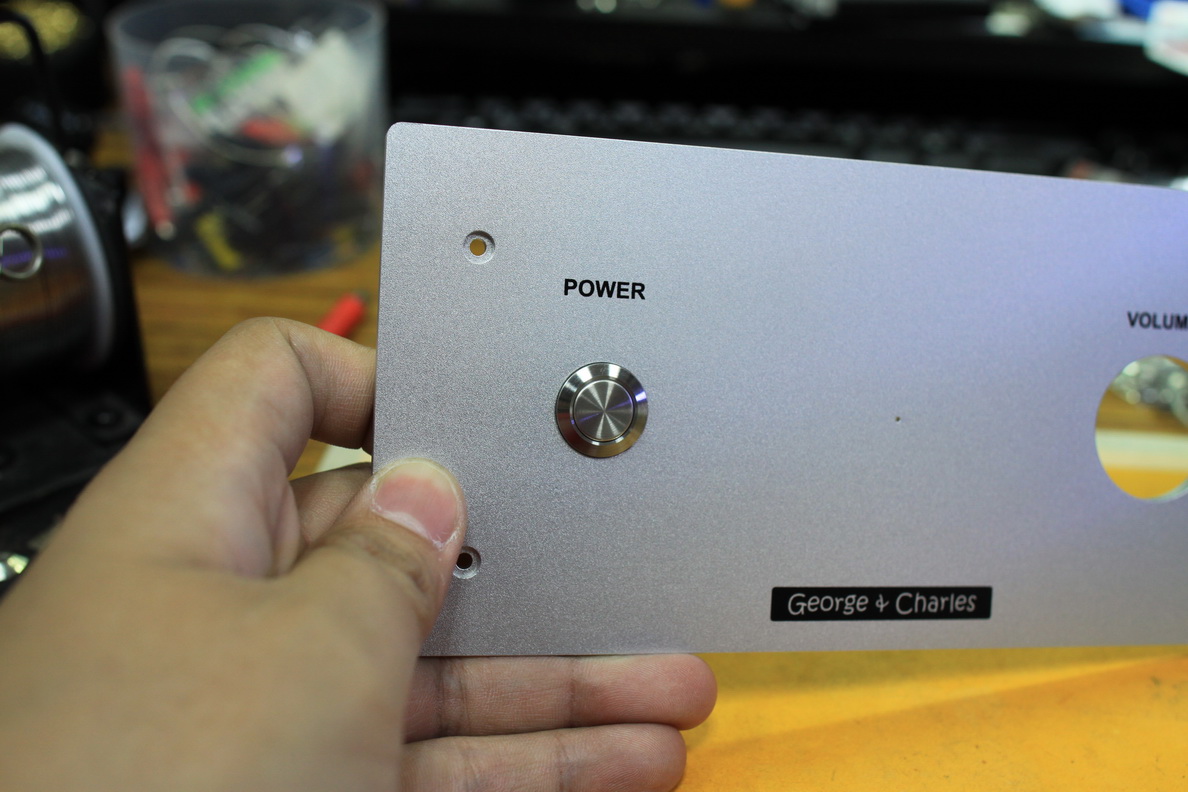

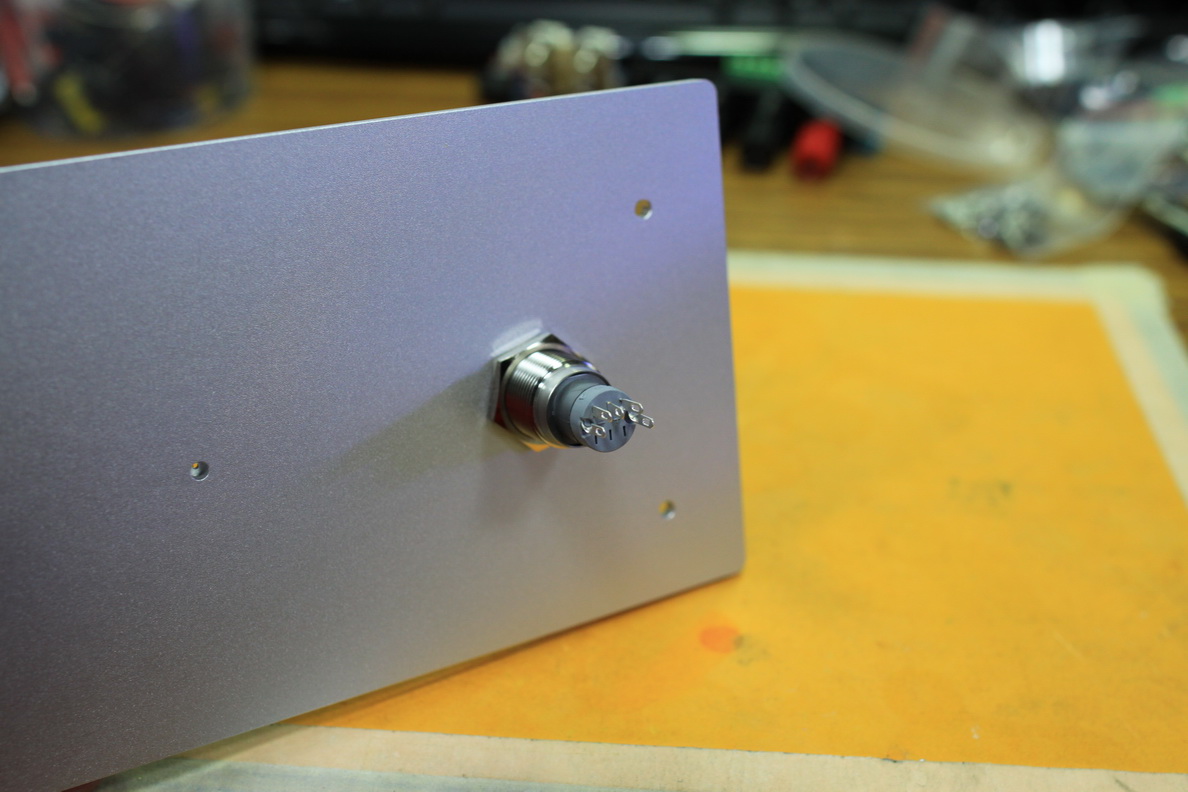

圖說↓:塞進去開關孔

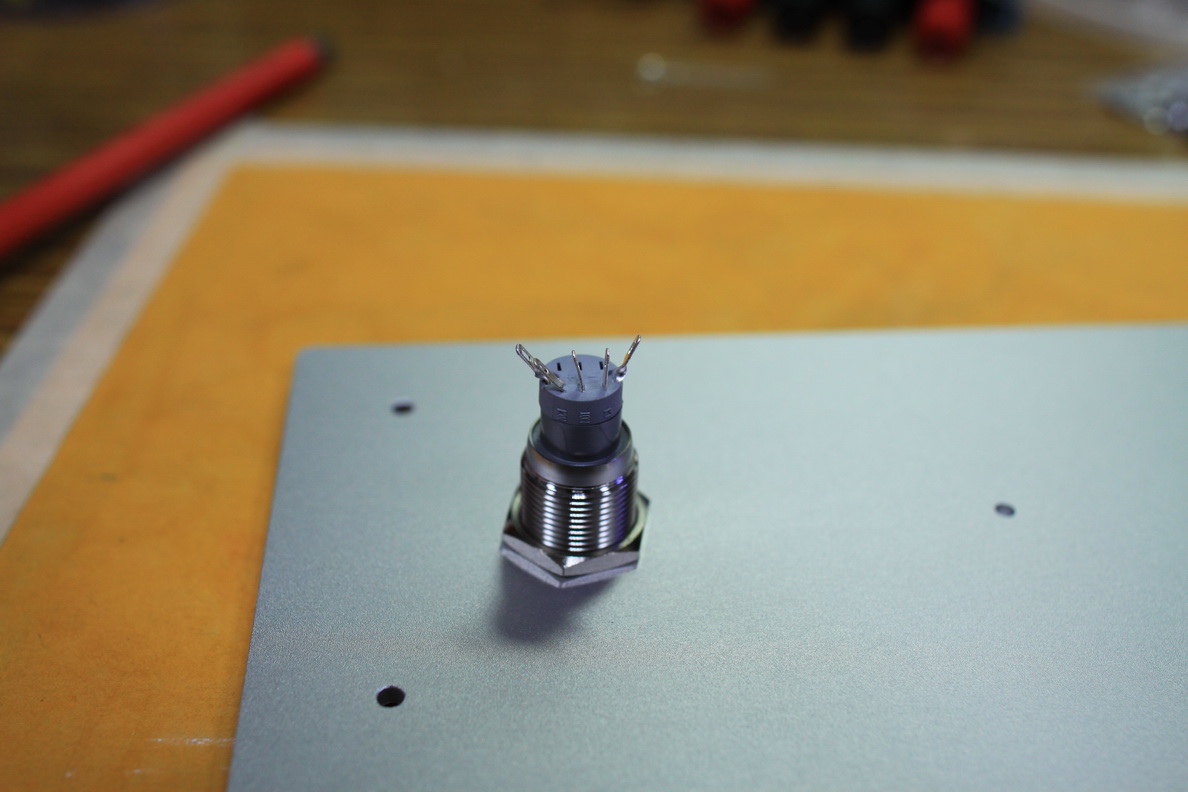

圖說↓:直接翻去背面,鎖上螺母,先用手轉緊,再用尖嘴鉗稍微鎖緊一些,接腳的部分請朝上,如圖中所示

圖說↓:要用到的接腳只有中間三支的右邊兩支,其他可以把它扳開一點,這樣比較好接線

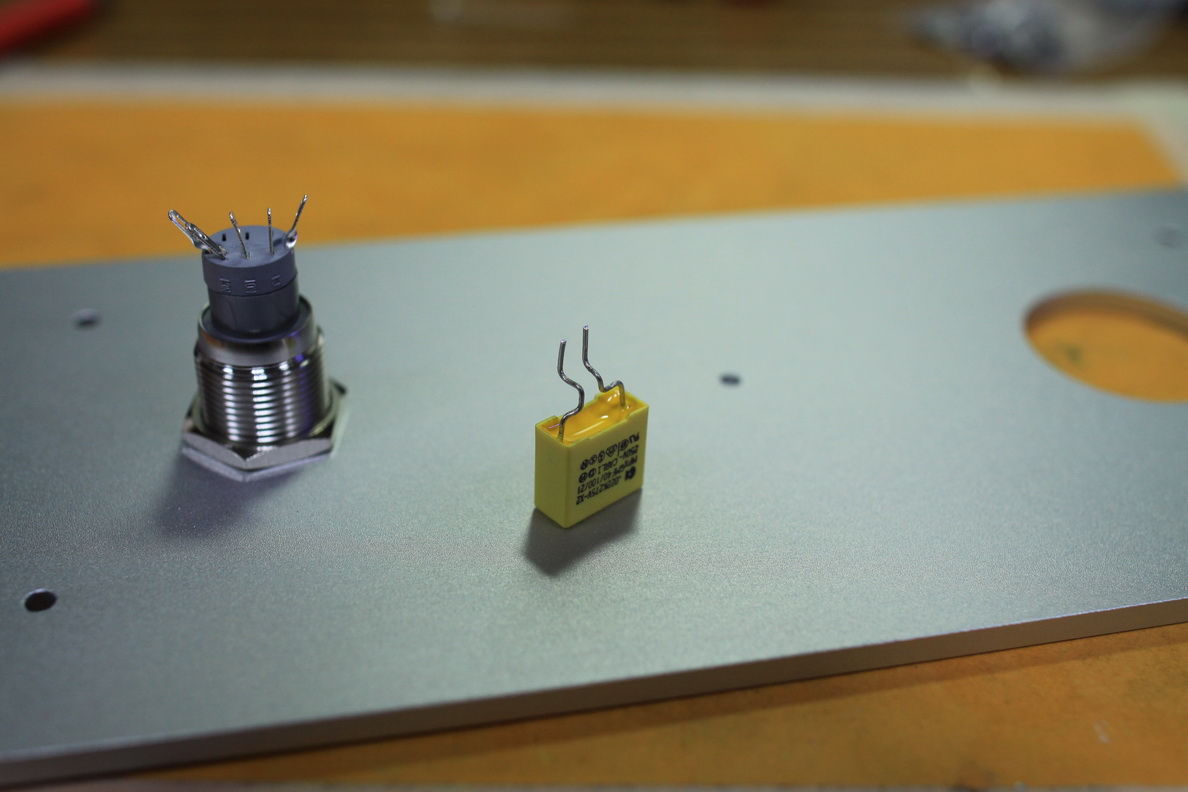

圖說↓:從電子零件包裡面拿出這顆盒形電容,可以用尖嘴鉗把腳折成這個樣子,如果折不出這個形狀也沒關係,反正就是把兩隻腳折近一點就是了

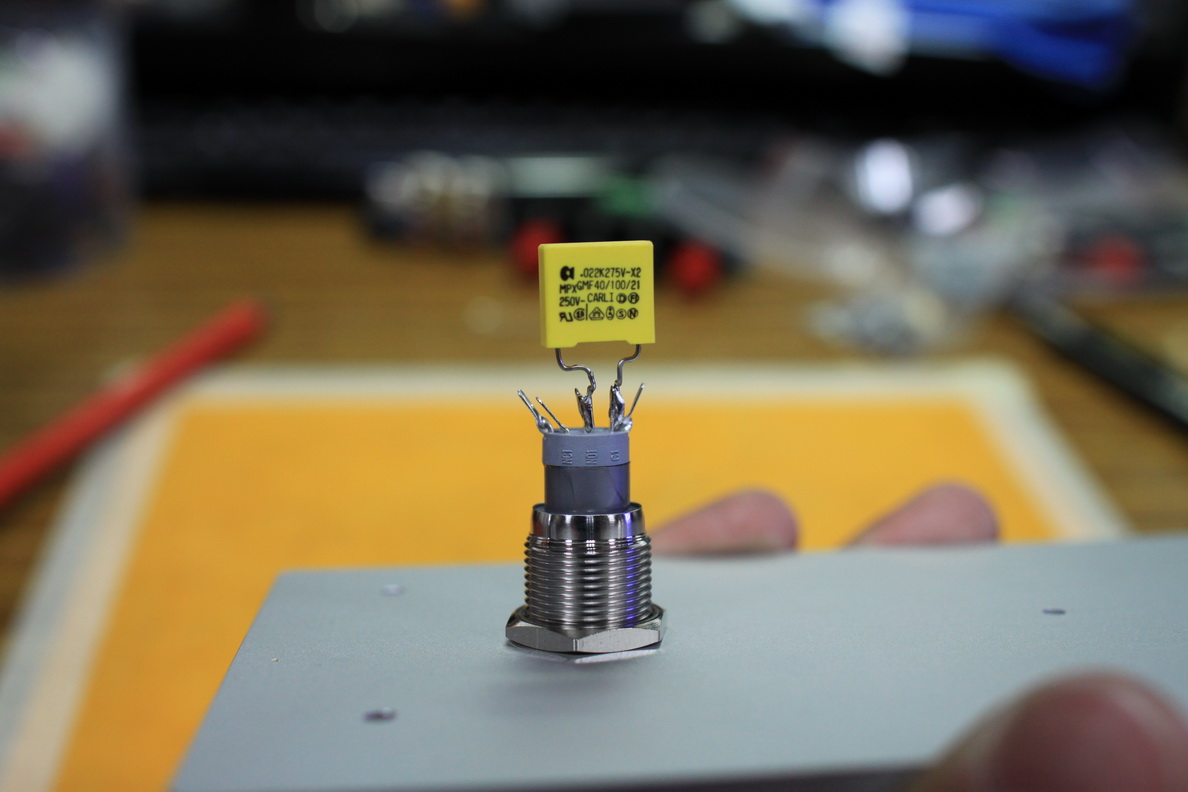

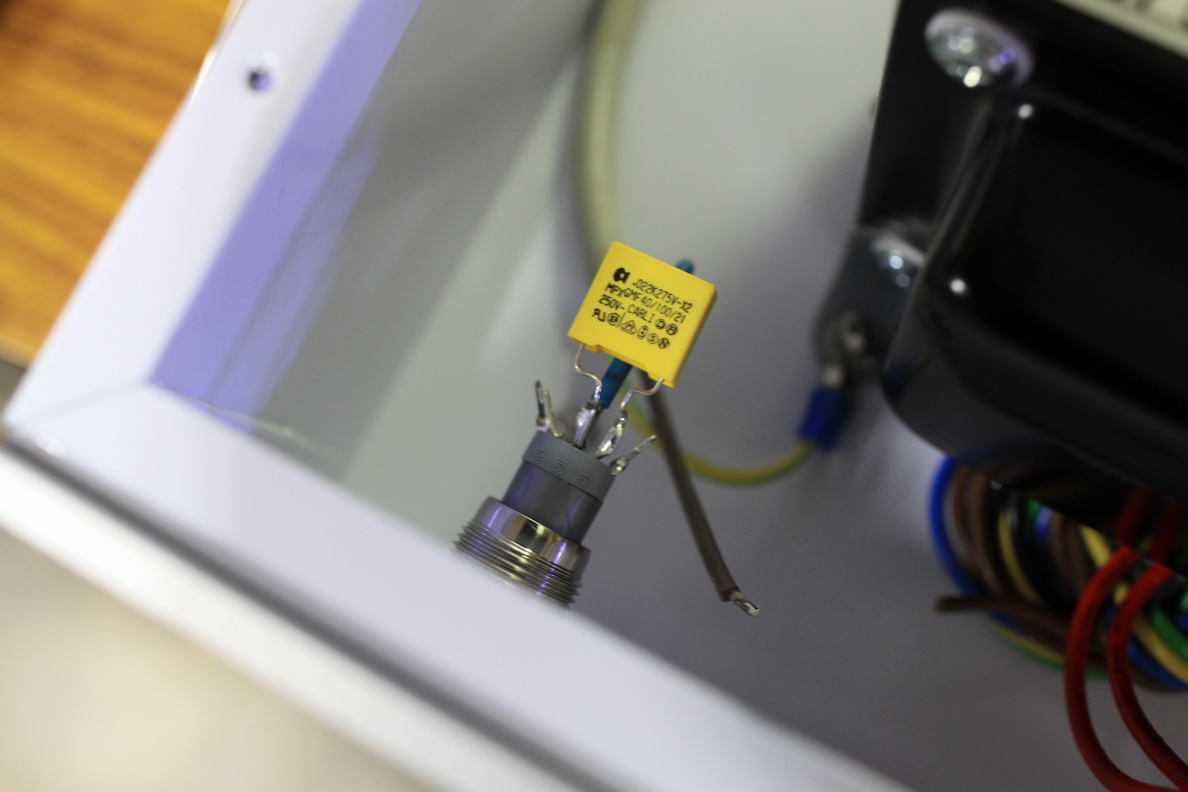

圖說↓:將折好腳的盒形電容焊上右邊這兩隻腳,這顆盒形電容沒有正負之分,這顆電容的用途是避免開機時開關產生火花,可以延長開關的壽命

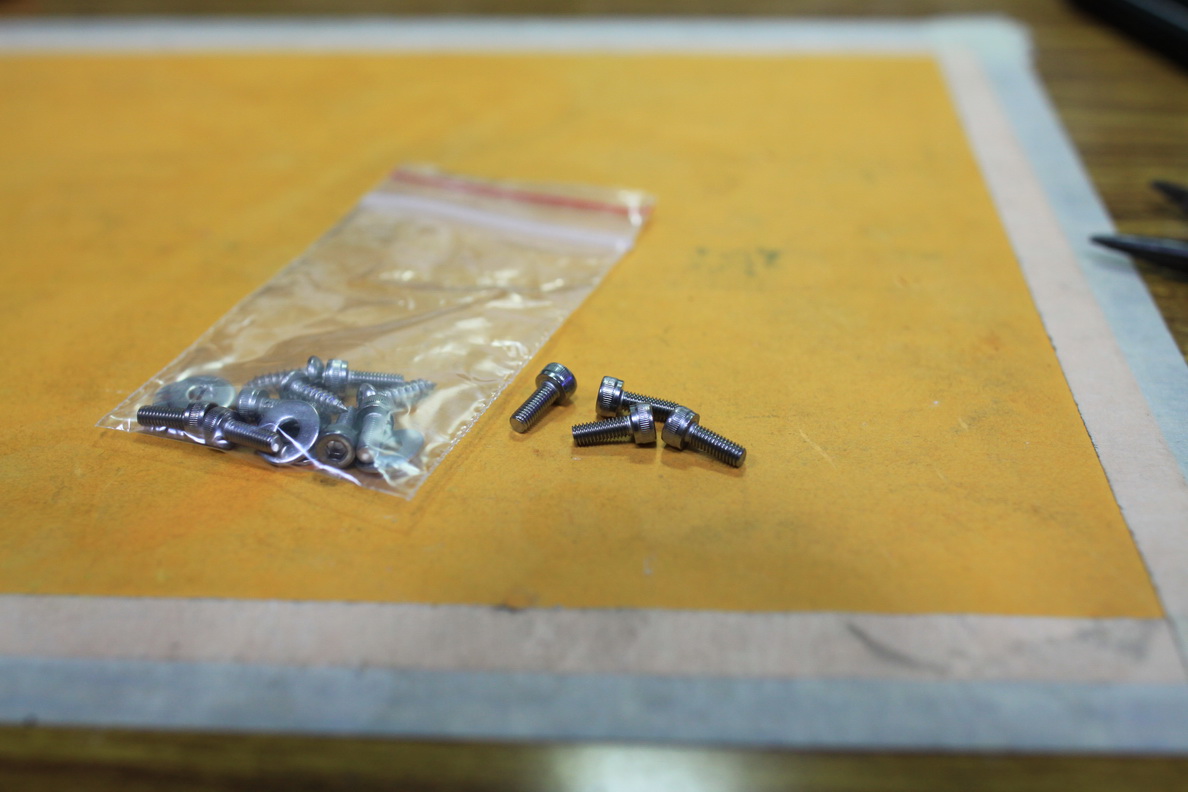

圖說↓:從機殼螺絲包拿出四顆內六角螺絲

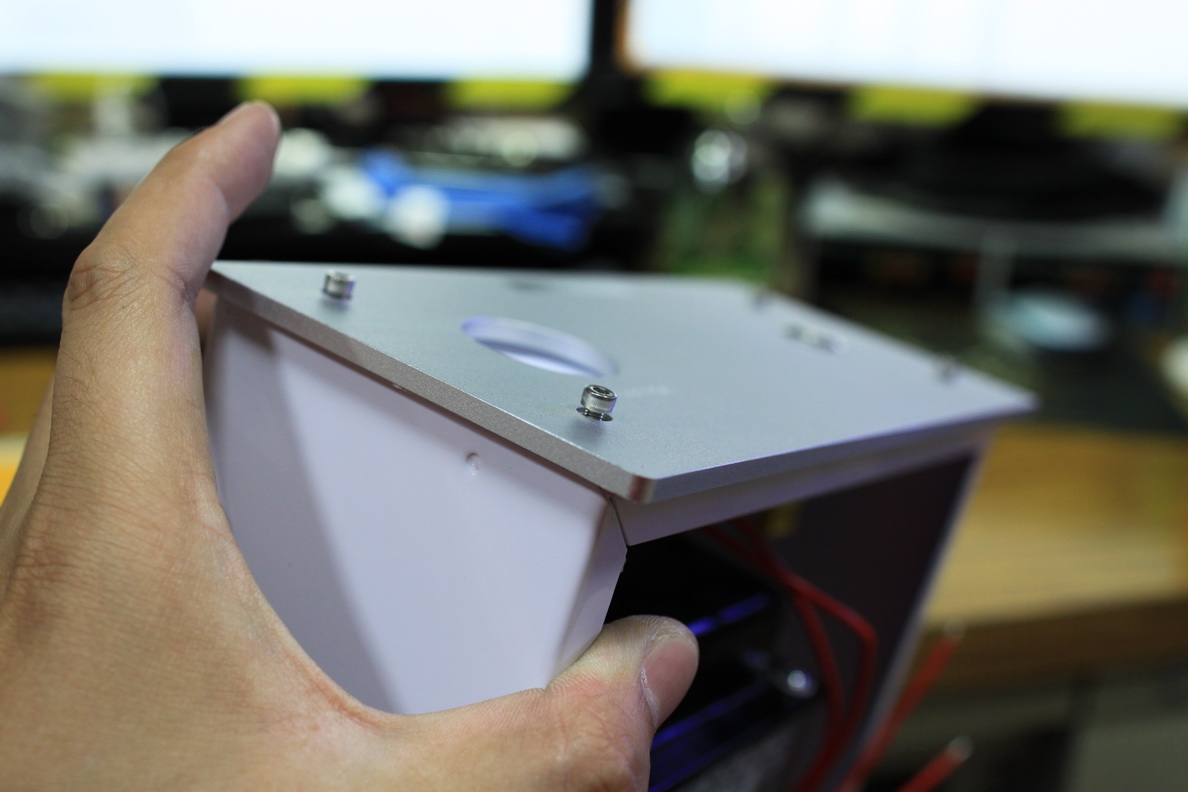

圖說↓:鎖面板有個訣竅,四顆螺絲先浮鎖,四顆都有鎖上之後再一起鎖緊,鎖這種細牙螺絲務必要確認螺絲有沒有鎖正,如果有鎖正,不需要費力就可以鎖到底,如果需要費力,那有可能鎖歪了,請退出來重新鎖上!

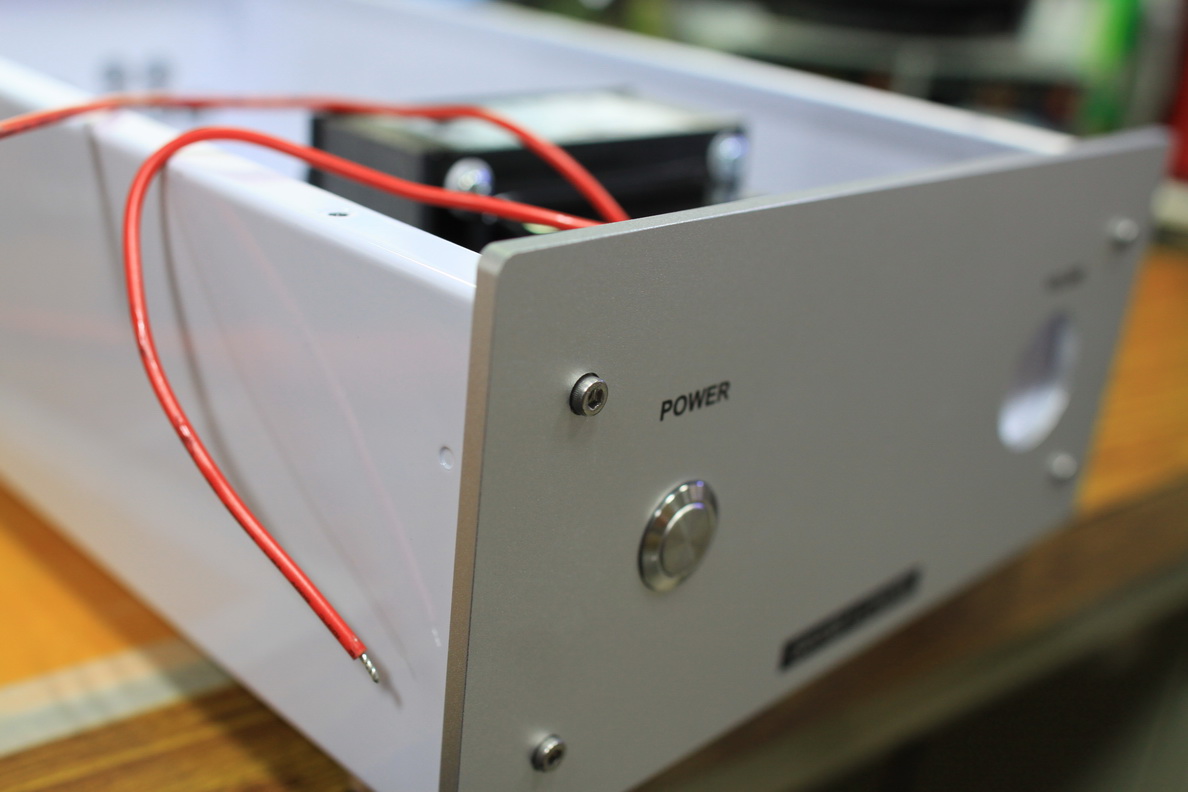

圖說↓:鎖緊之後是這個樣子

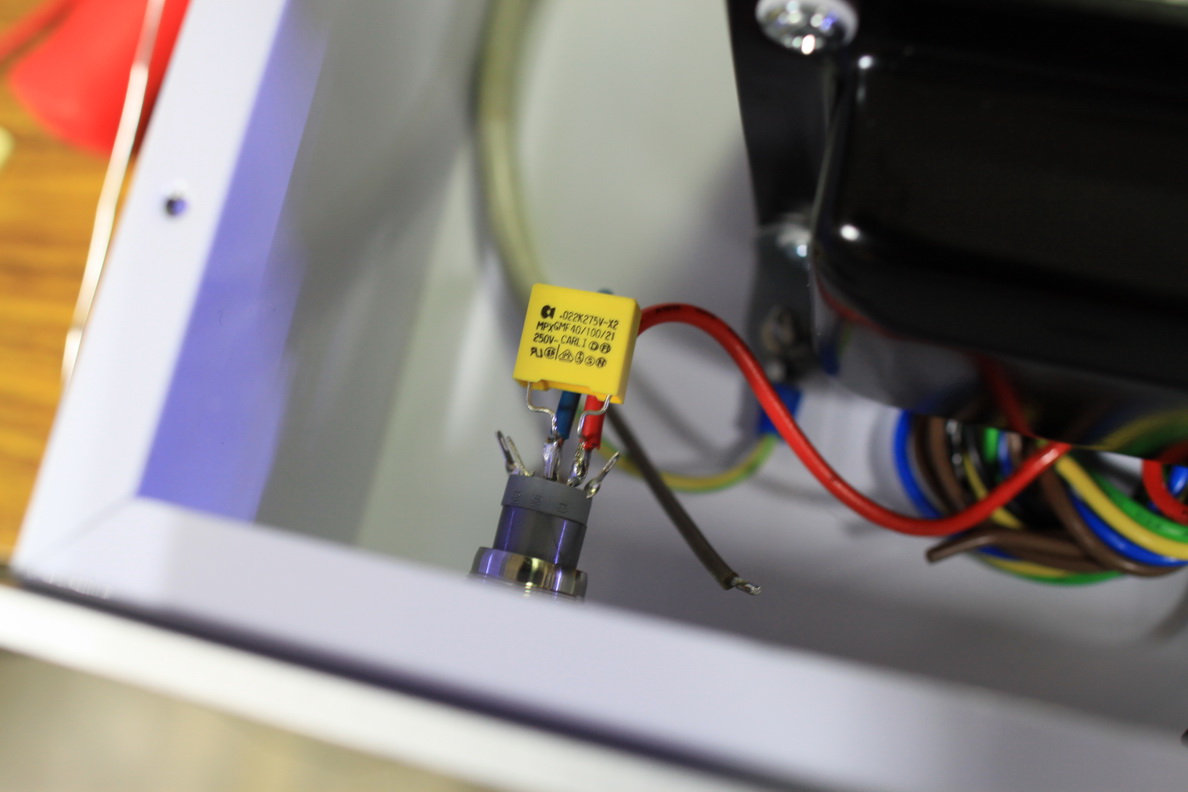

圖說↓:接下來把電源的火線(或是110V其中一條)焊上左邊的接點

圖說↓:接下來把變壓器的火線(或是110V的其中一條線)焊上右邊的接點

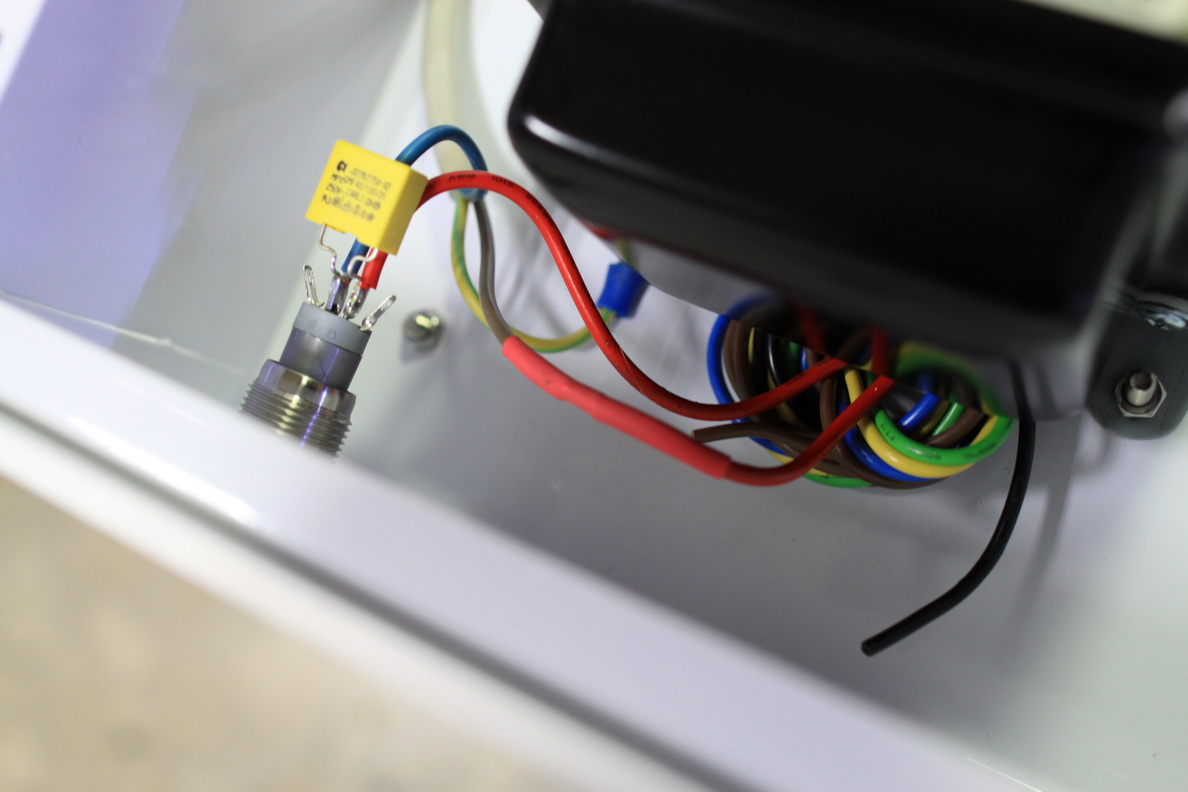

圖說↓:再把電源線的中性線(剩下的那條110V的線)及變壓器的中性線(剩下的那條110V的線)焊再一起,並包上熱縮套管

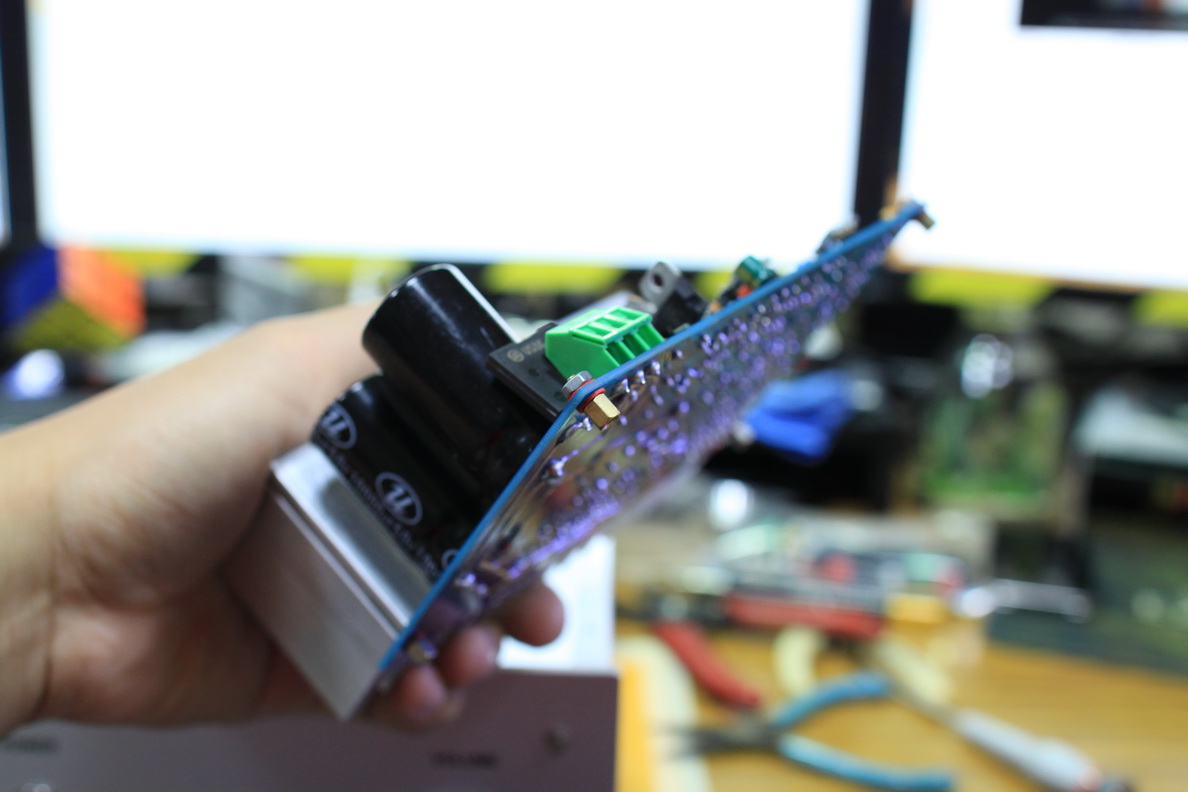

圖說↓:拿出LM3886(TDA7294)裝上銅柱,零件包並未附上銅柱,需自行購買!兩顆銅柱鎖在前方的兩個洞(需要螺母),另外兩顆銅柱直接鎖在散熱片的洞上

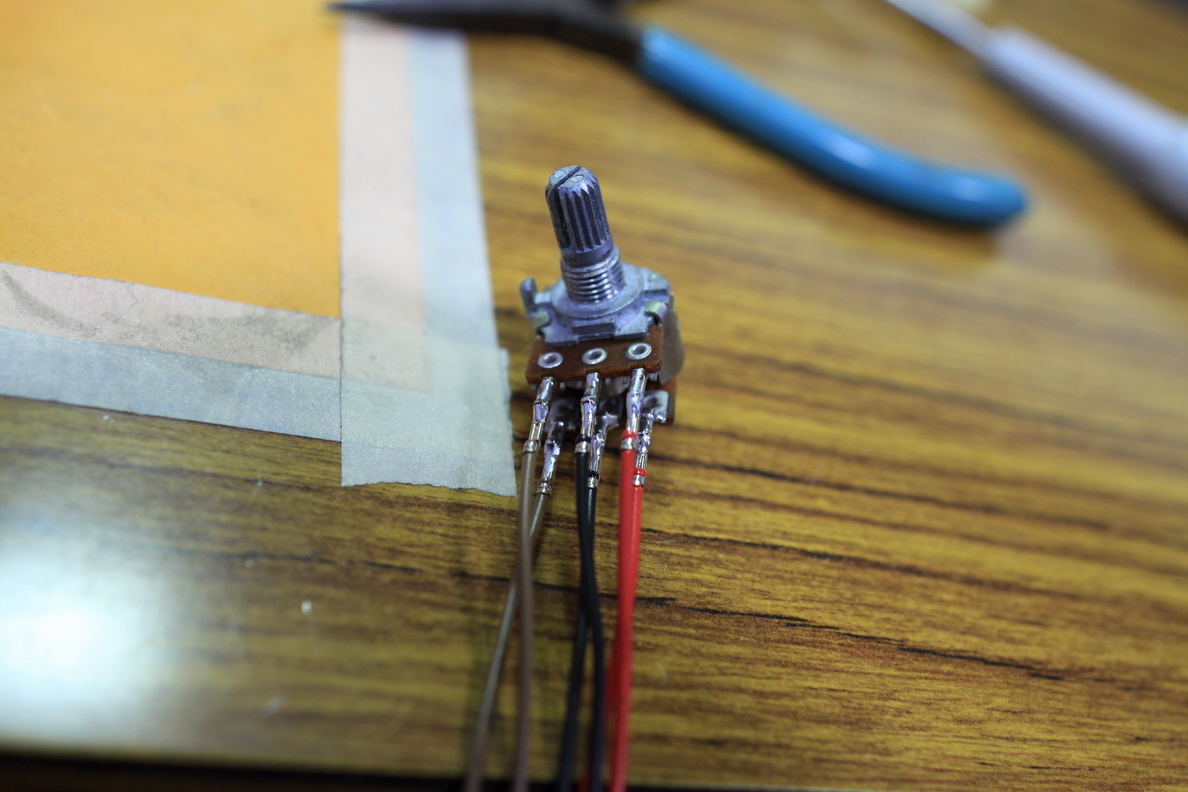

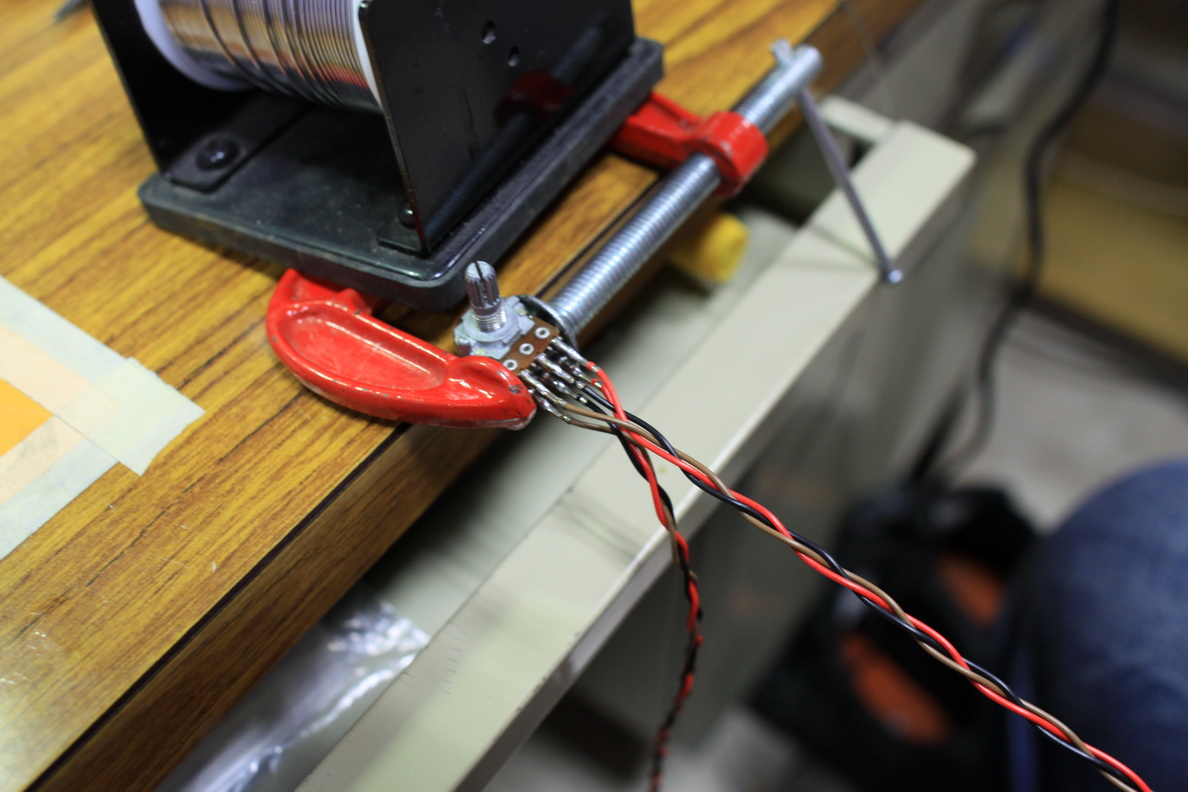

圖說↓:拿出VR(如果已經裝在板子上,請卸下來),焊上六條杜邦端子,或是焊上一般的線也可以,筆者比較懶,直接插上去就上錫

圖說↓:為求美觀及減少訊號失真,編線是必要的,編完預留30公分,其餘剪除

圖說↓:被站長偷拍到筆者在編線,獻醜了不好意思

圖說↓:這是幫各位打包套件的"博士",請多多指教

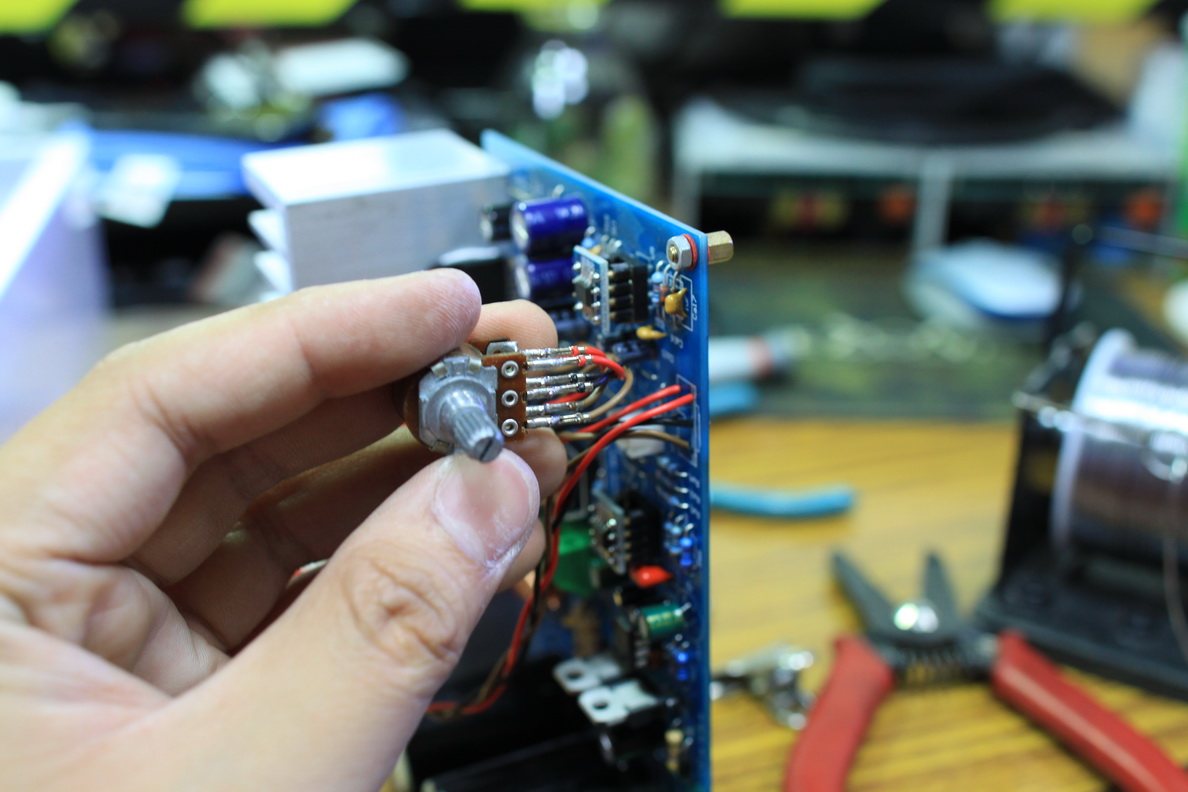

圖說↓:按照原本的腳位順序把線焊到板子上

圖說↓:對照一下,相對位置不要搞錯

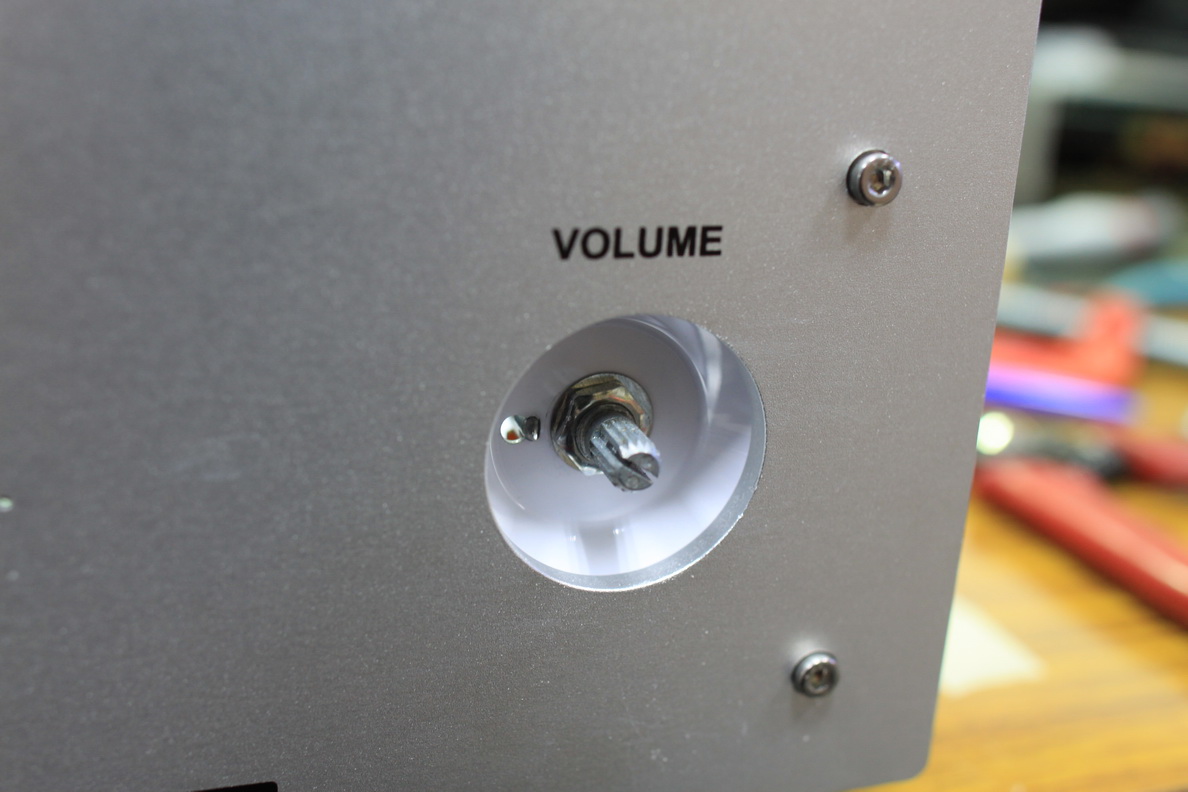

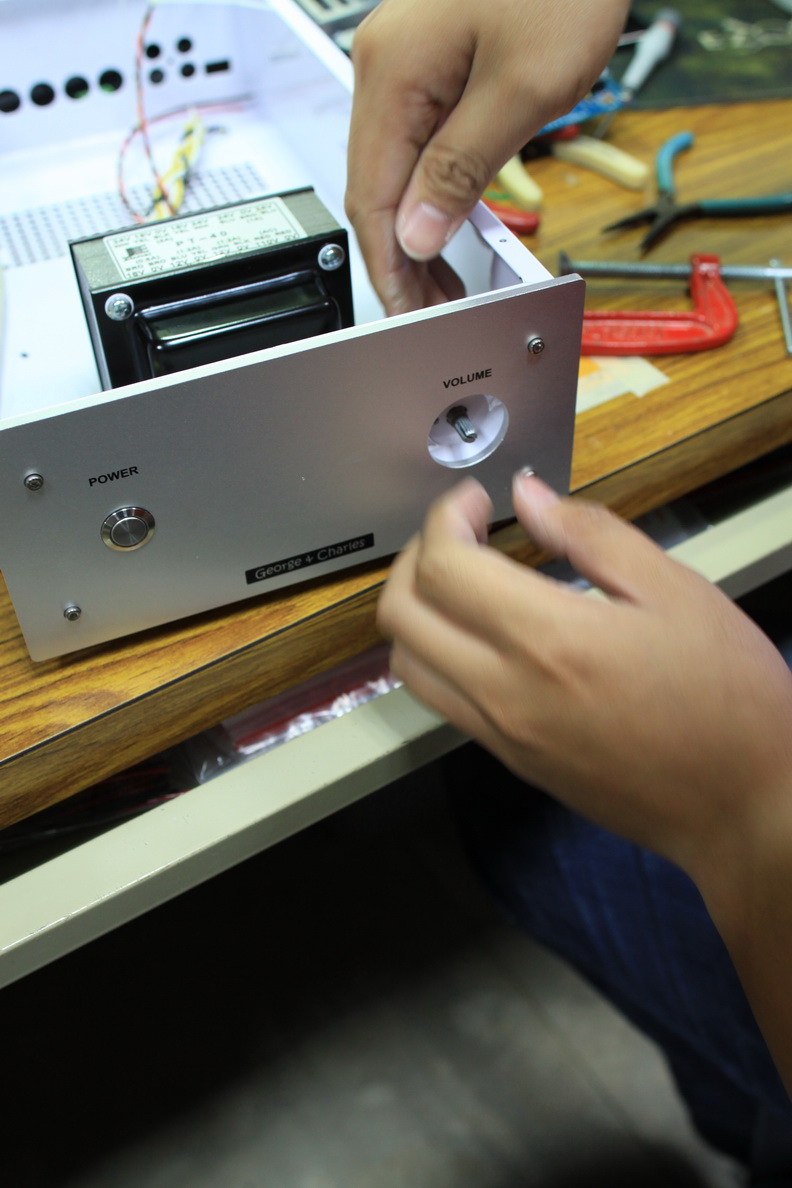

圖說↓:將VR裝上面板,如果是用日本密封型盒裝VR,請將孔內的四個小固定腳用銼刀磨平,因為進口的VR孔徑為8mm,一般的VR則是7mm

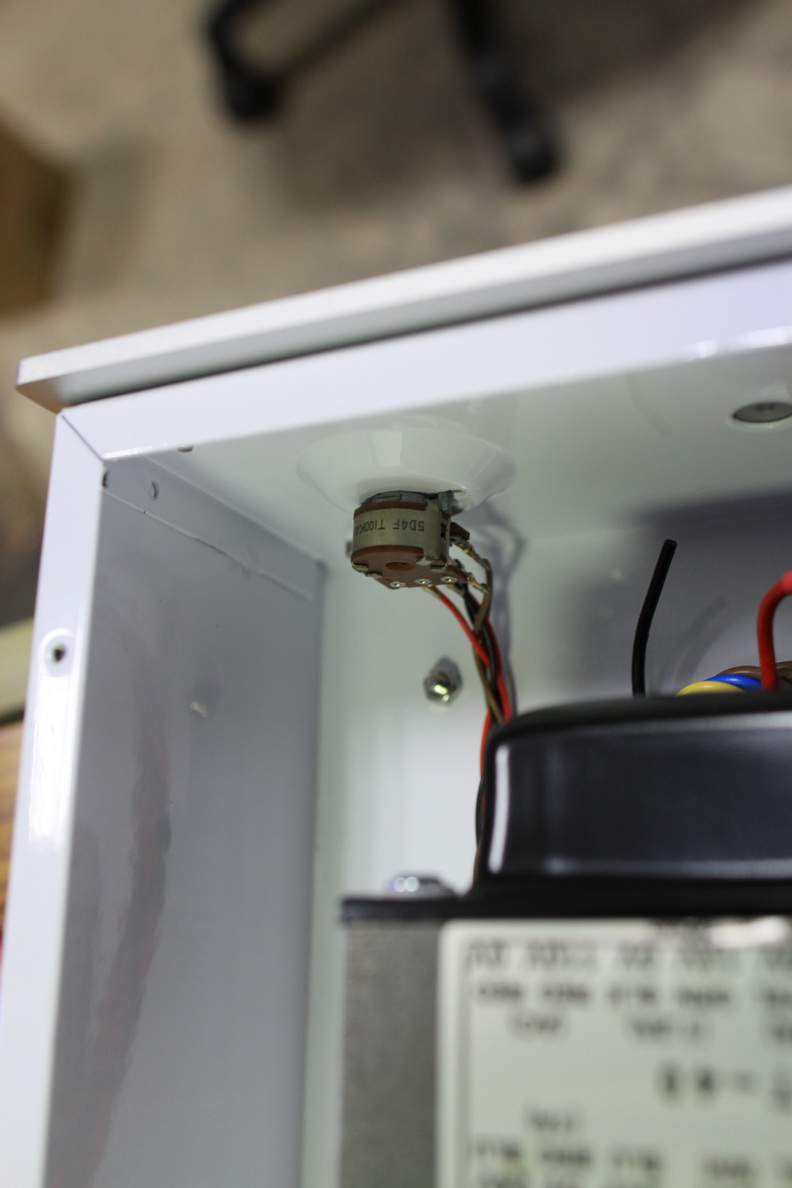

圖說↓:內部的樣子



圖說↓:鎖上螺母,用尖嘴鉗稍微鎖緊

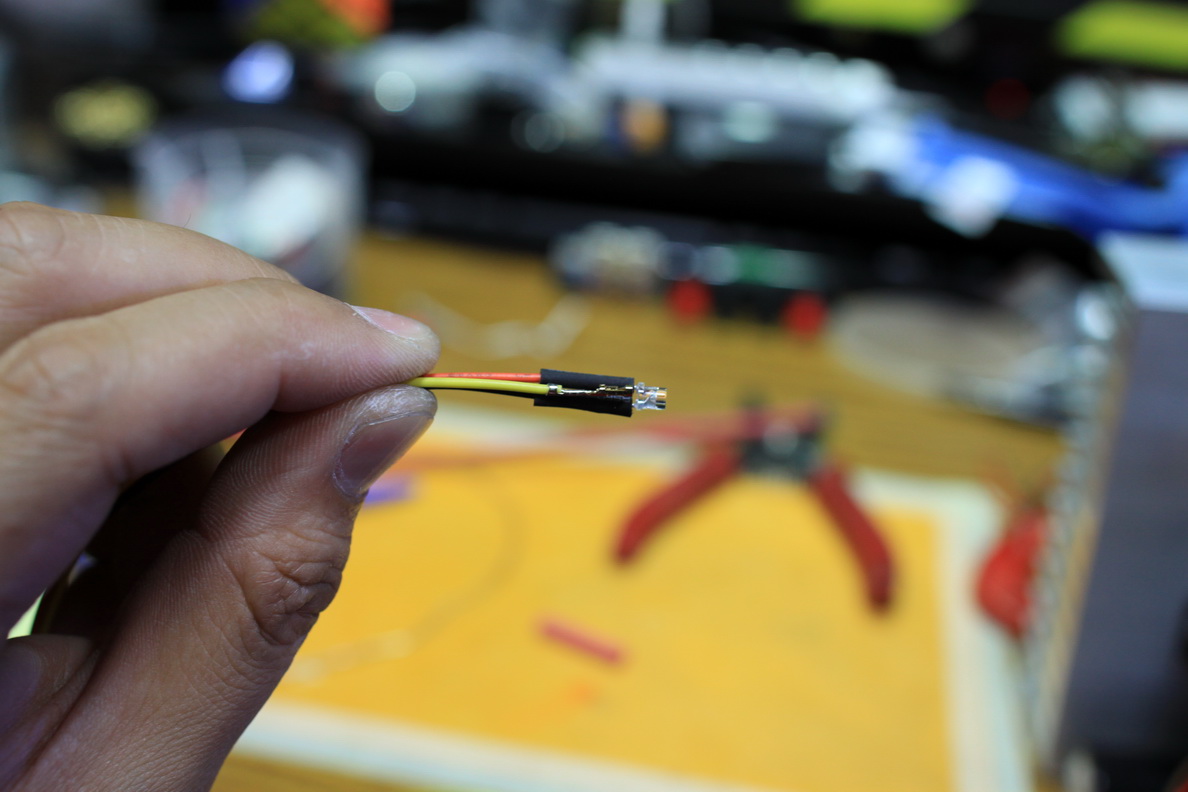

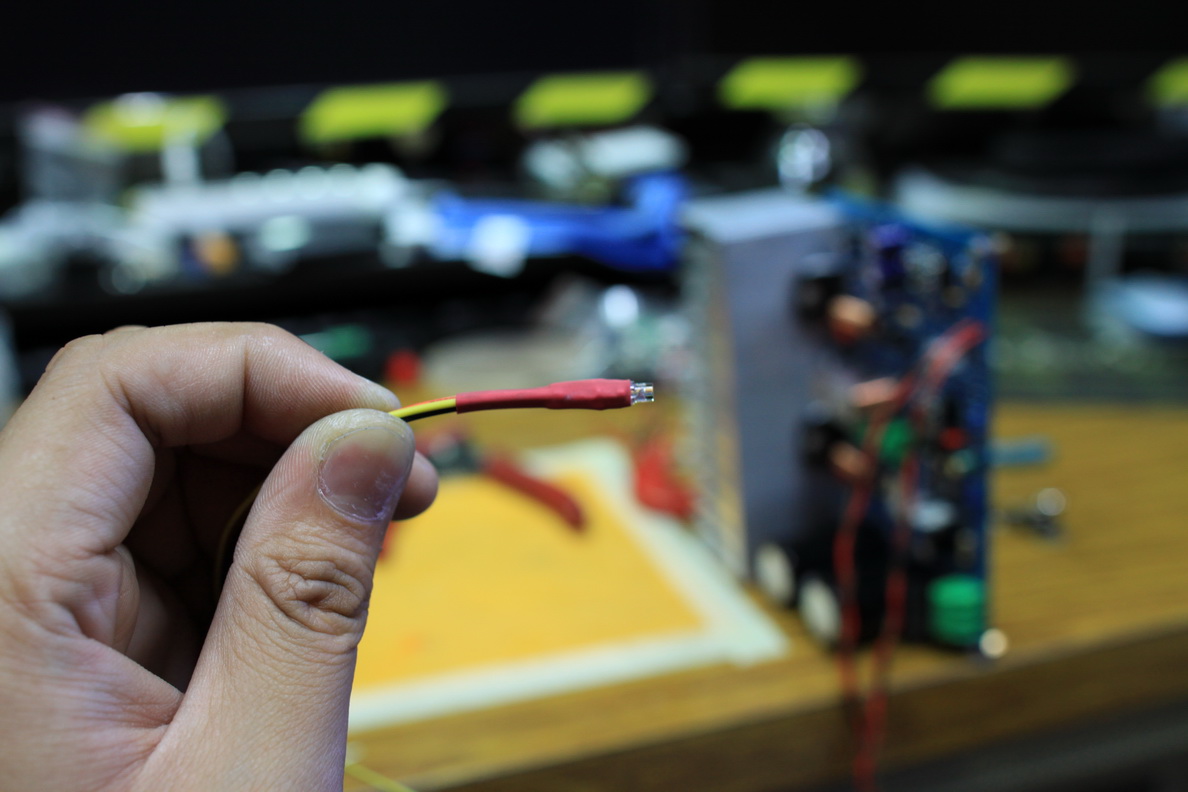

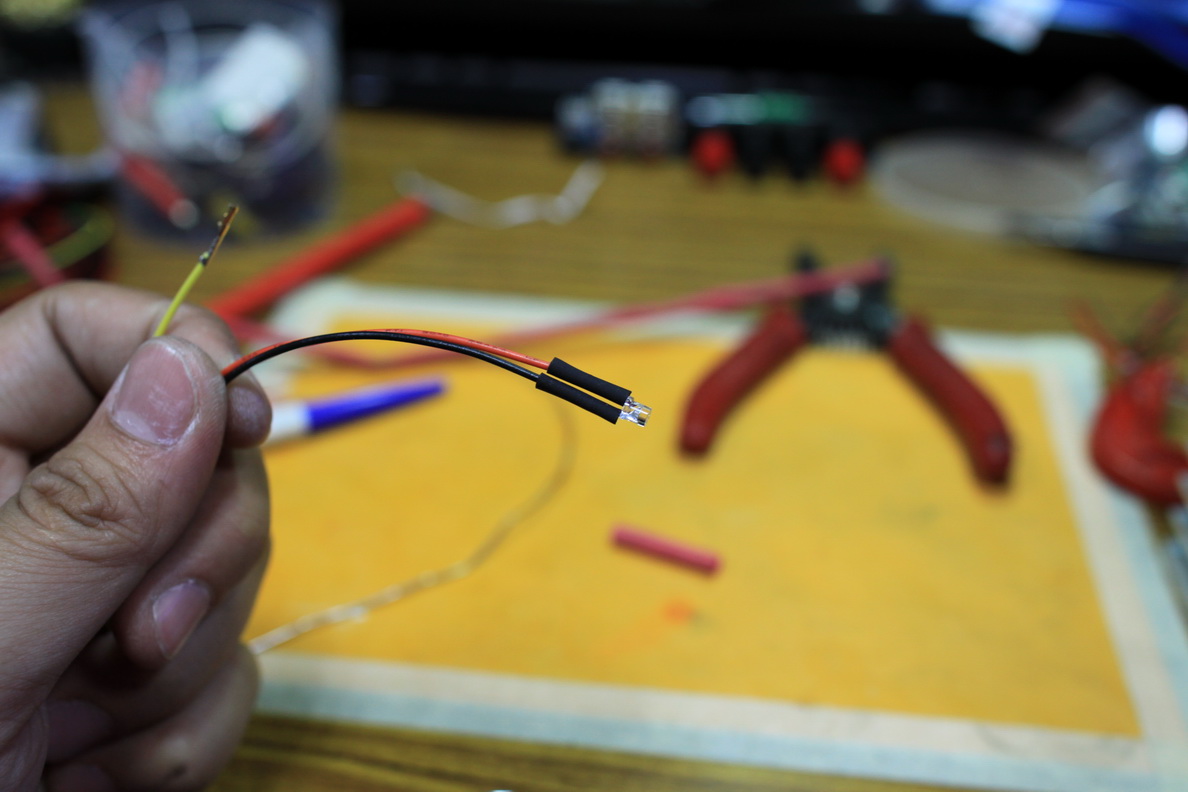

圖說↓:從電子零件包拿出LED,這邊附上的是非常珍貴的暖白光LED,有種溫暖的感覺啊!(......)把杜邦線焊上LED,顏色、正負極請自己記清楚,用小的熱縮套管固定

圖說↓:因為筆者比較龜毛,所以我會多夾一條線,之後即可編三線麻花,如果不介意的網友可以直接把兩條線絞合

圖說↓:用大一點的熱縮套管把三條線縮在一起

圖說↓:編完麻花線之後預留40公分的線,之後焊上板子(整條杜邦線大約就是40公分)

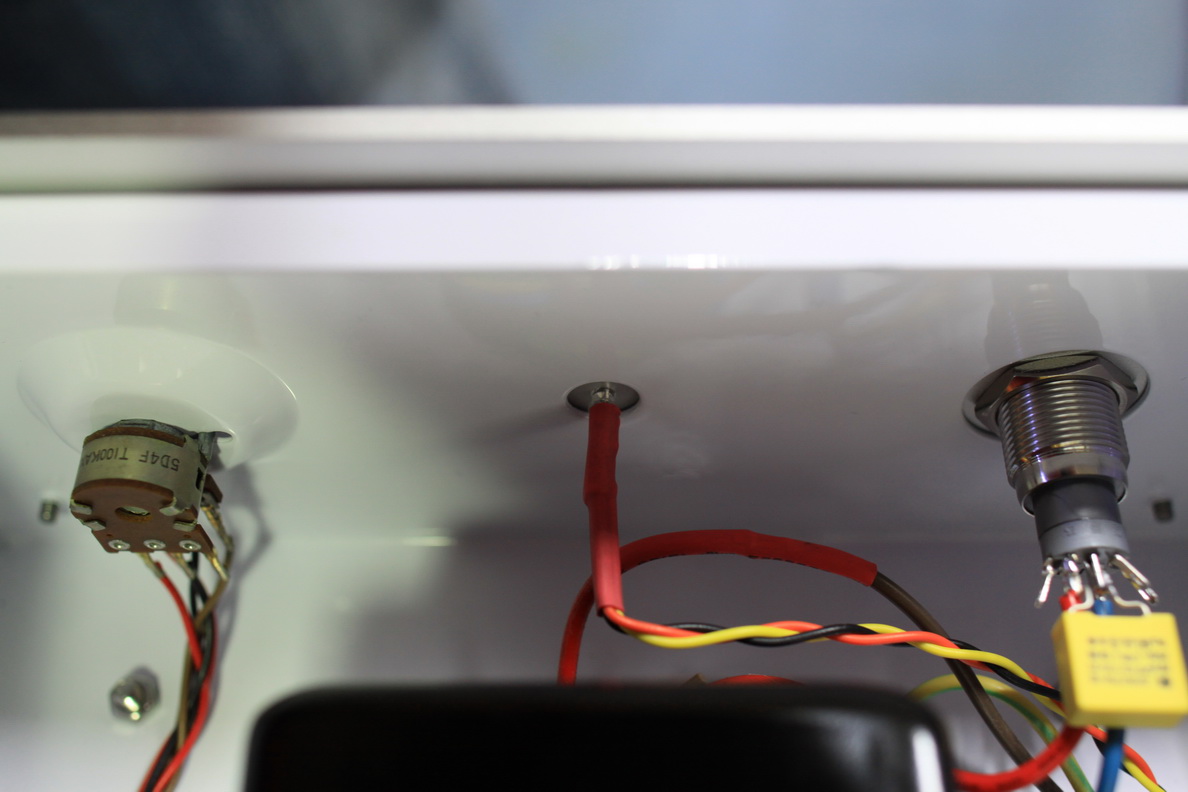

圖說↓:LED直接插進面板的LED孔中,密合度很高,需要用力擠進去,不用上膠,擠個1mm進去就會很緊了,要全部擠進去也沒關係

圖說↓:再從機殼螺絲包內拿出這三顆不鏽鋼塑膠牙

圖說↓:把一開始就焊好的輸入輸出介面和上來,用這三顆塑膠螺絲鎖緊,在此特別提醒,因為裡面是塑膠,有緊就好了,千萬不要大力鎖,不然就會崩牙鎖不緊,屆時就要把座整個換掉

圖說↓:現在把LM3886(TDA7294)拿起來鎖上,因為機殼零件包沒有附上這部的螺絲,筆者隨便從桌上抓起銅柱及墊片就鎖上了!

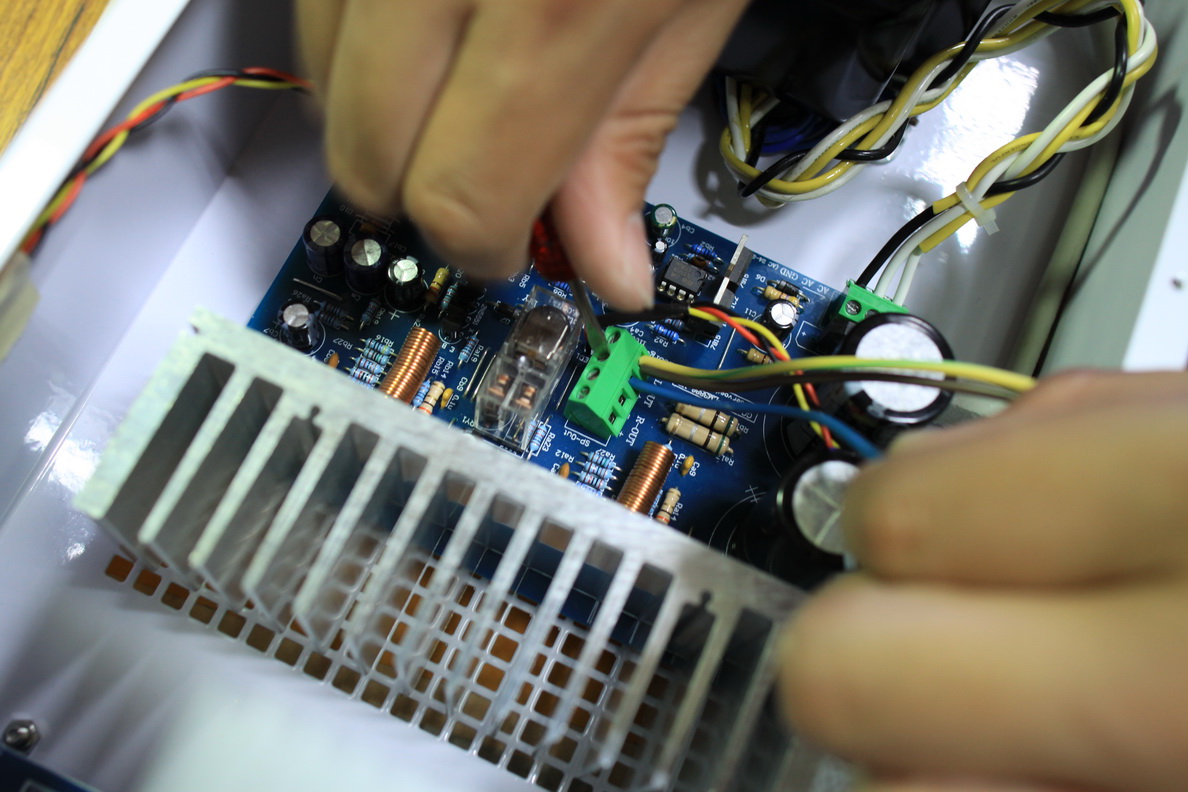

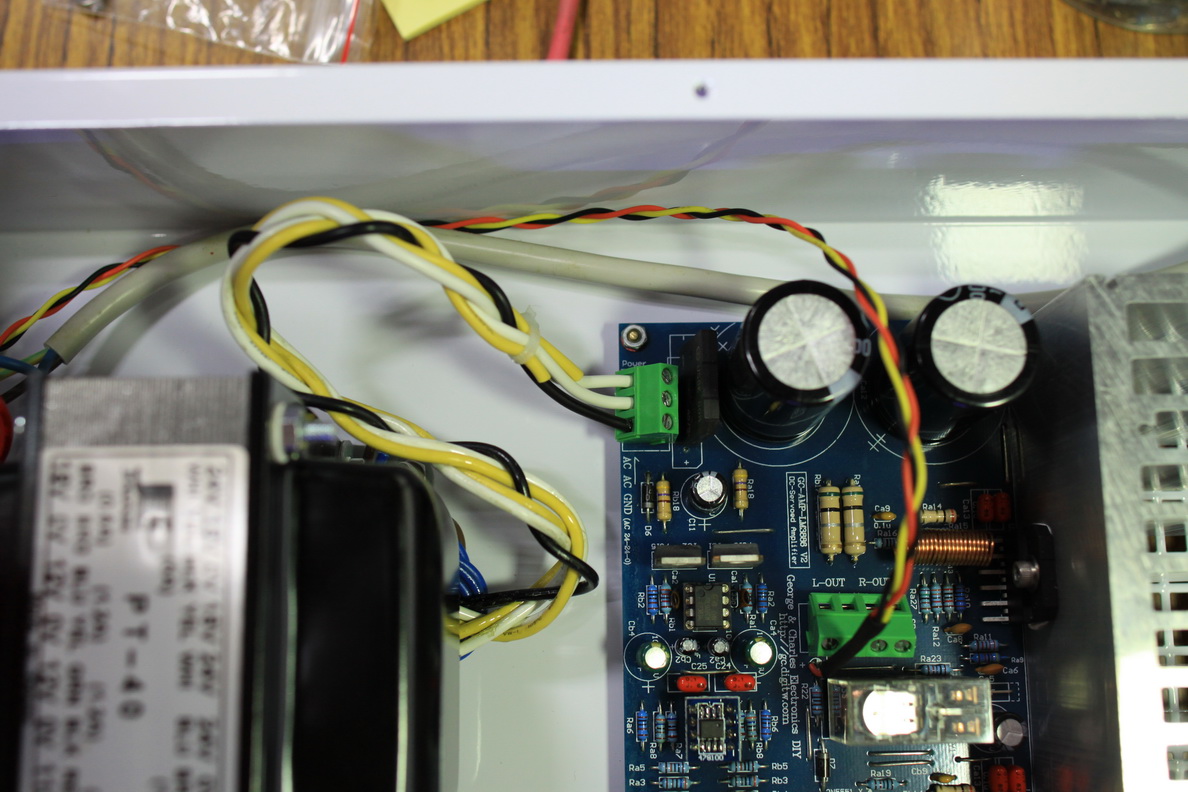

圖說↓:接上變壓器,線別插錯喔!由左至右是24-24-0,如果是用佳立欣PT-40,顏色正好是白白黑,如果電上錯,除了幾隻電阻會直接燒掉,LM3886也會冒煙,到時就要花大錢啦!(筆者在數年前就犯過這種錯)

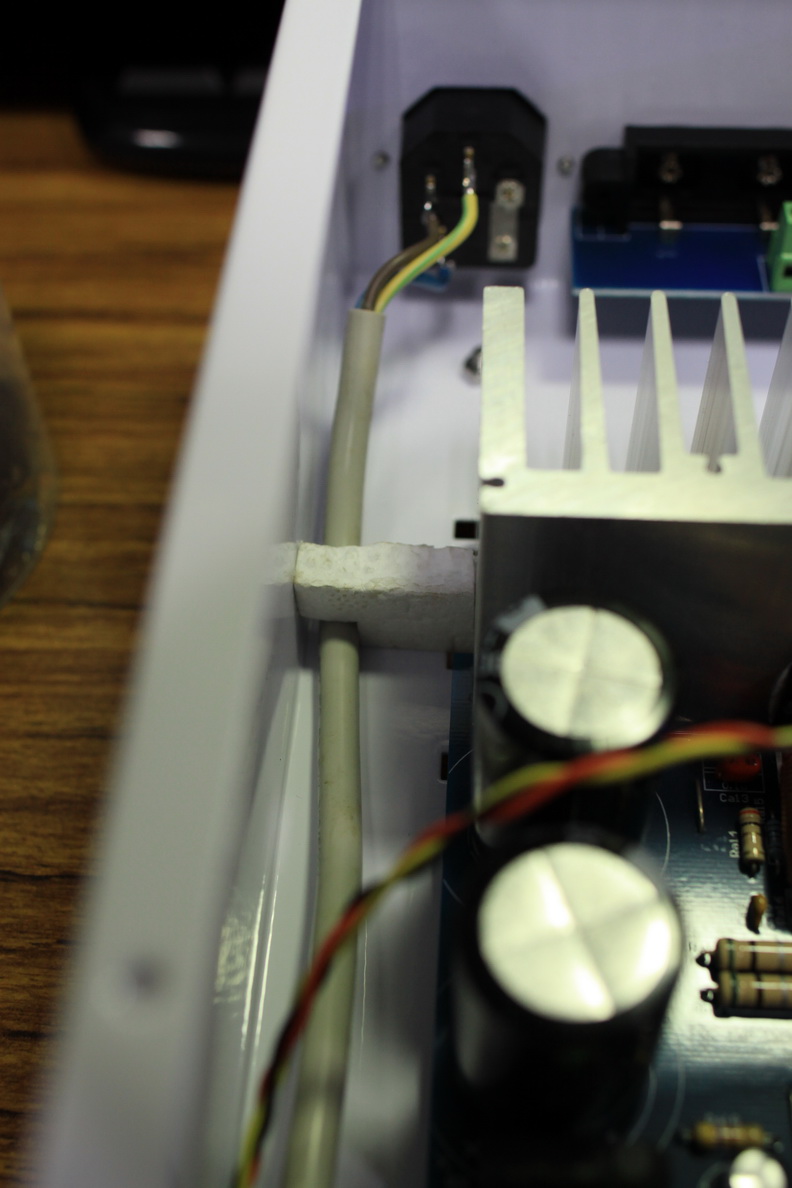

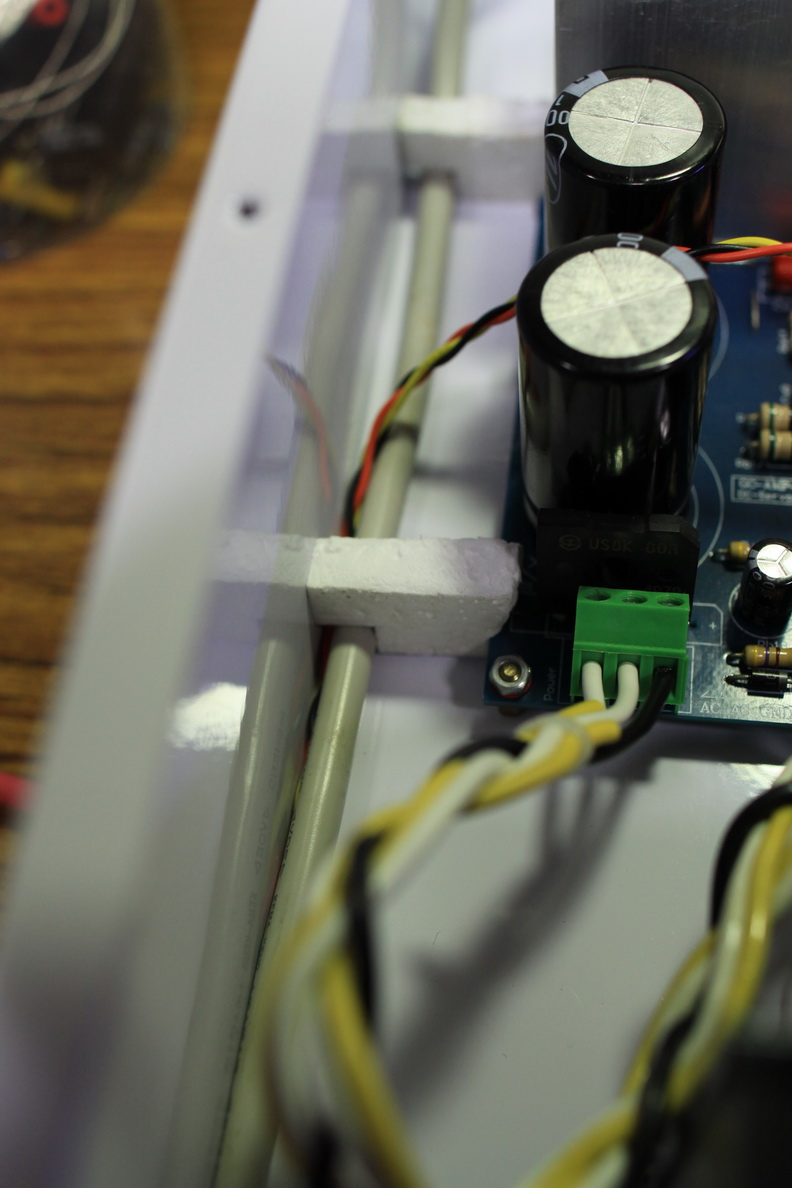

圖說↓:將保麗龍切成小塊,壓住電線,離電路板越遠越好,比較不容易有哼聲

圖說↓:前面也加一塊

機殼接地:再來要特別注意拉! 許多人在完成後會有哼聲出現,可能就是忘了做機殼接地,這跟上面電源的地不同,上面在接內部電源AC座時, 地線可以到鎖腳座的螺絲上,這是為了把機殼跟大地接線,以防漏電時可以把電流導引至大地。

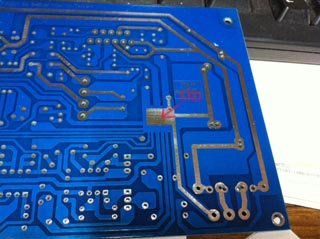

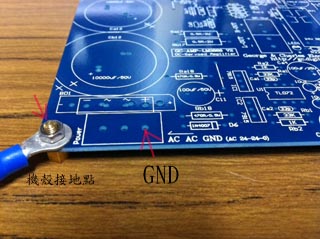

相對放大器的機圾接地,目的是阻隔充滿空間中的60HZ電磁波干擾,避免哼聲的發生,怎做呢? 我們可以籨電路板上的地,如下圖所示的幾個GND點,連接至機殼,可以跟上面的大地線接法一樣鎖在固定變壓器的螺絲上或腳座螺絲上,或是固定電路板的銅柱上也不錯。

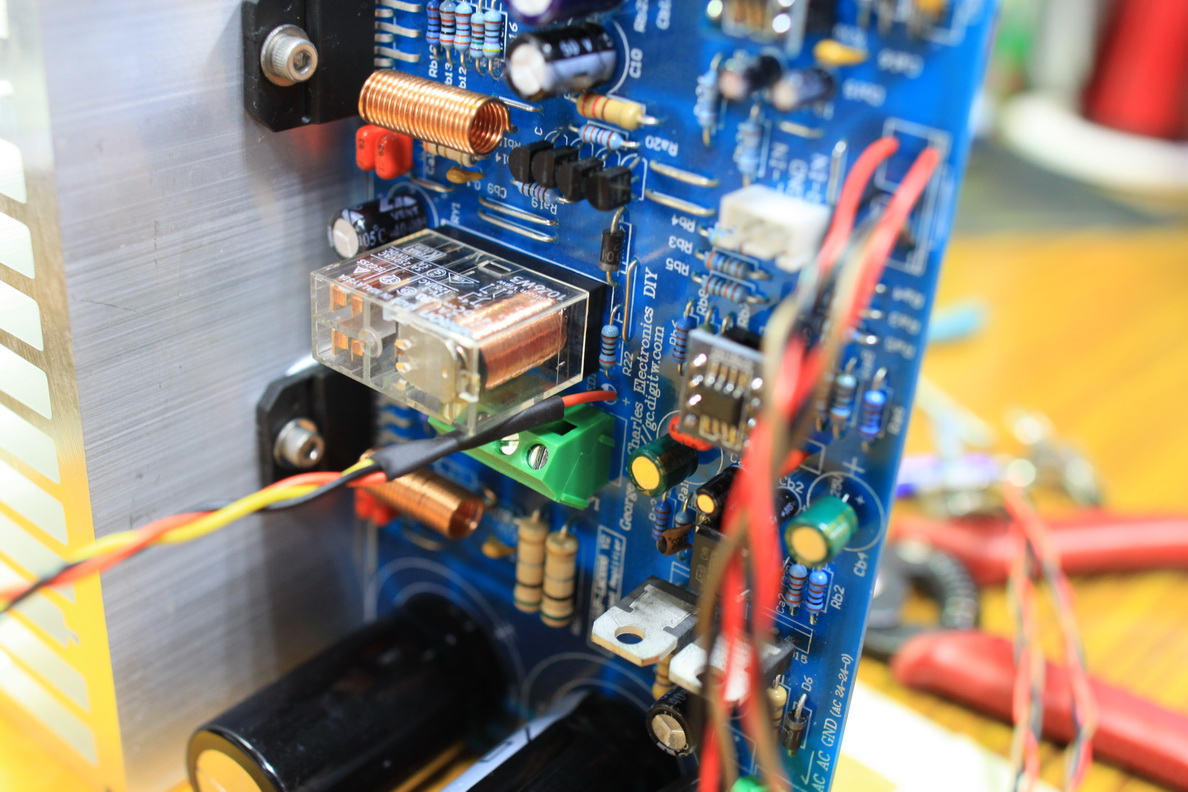

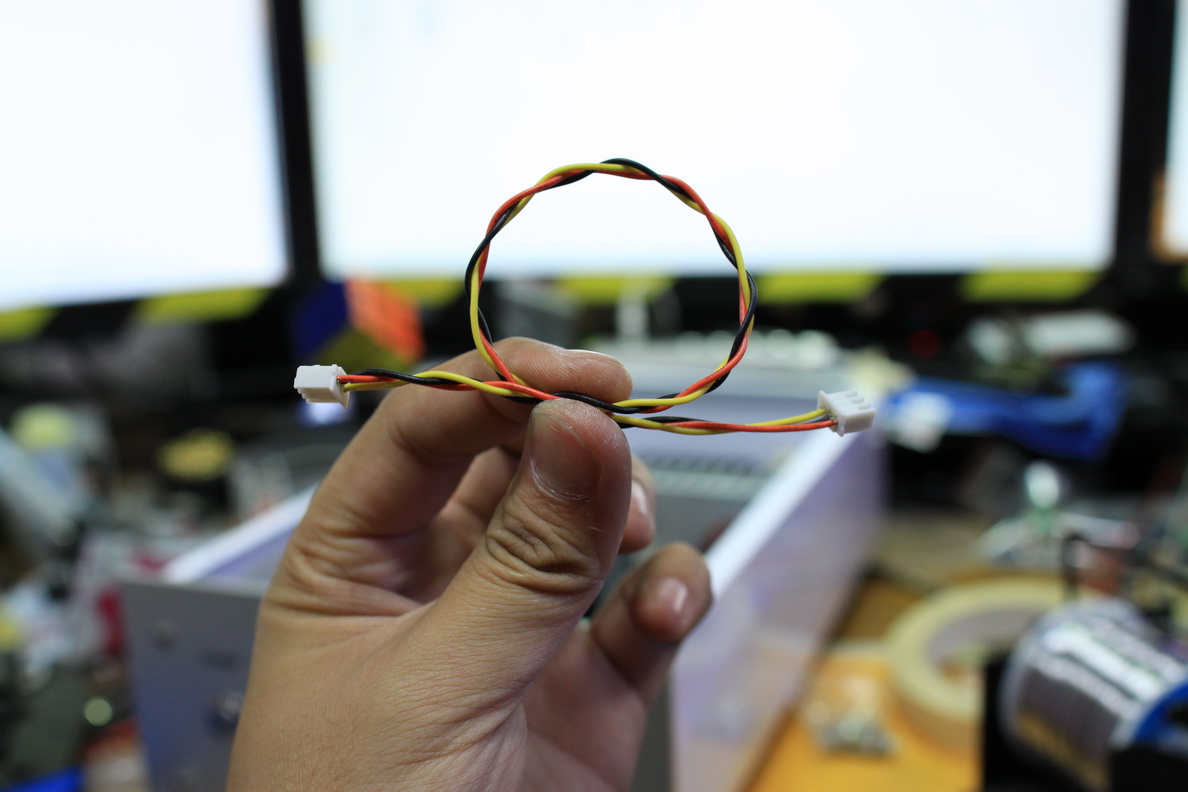

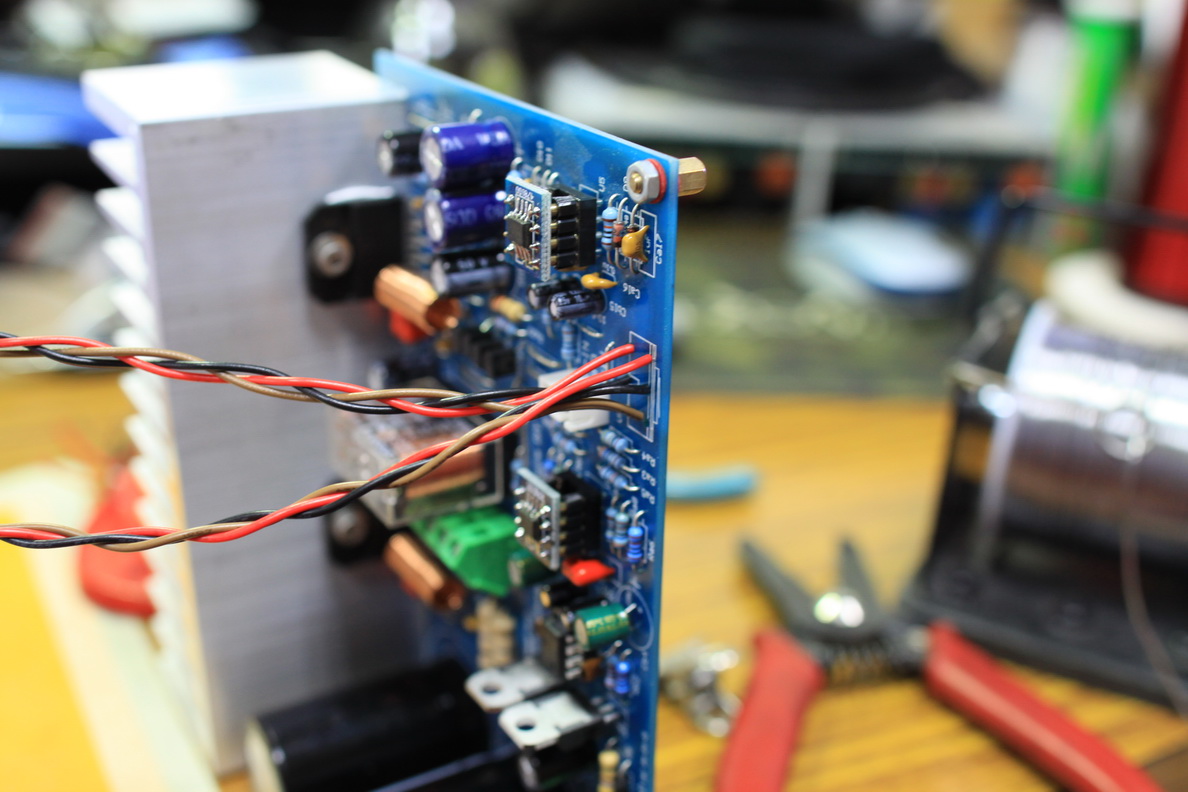

圖說↓:接下來準備音訊輸入的線,拿出3Pin-2.5mm小白公頭,把杜邦線用2.5mm的金屬頭夾緊(如果沒有專用夾具請用焊接的),編完麻花再把另一邊的頭處理好,線長約25公分即可,如果不會做或沒辦法做的網友,可以直接將電線焊在電路板上,或者是站長有賣,一條30元,如果有要用好一點的線代工的,可以直接把材料買好記來總部,附上回郵信封,筆者可以免費代工,畢竟一把專用工具快兩千元,只為了夾六個頭很不符合經濟效益!造福各位!做完線之後直接插上輸入輸出介面及LM3886(TDA7294)

圖說↓:接下來處裡喇叭線,再鎖上去之前,非常建議先上一下焊錫,這樣會讓電線的導電率更好

圖說↓:用什麼喇叭線都好,筆者使用電腦電源線,至於為什麼負極多鎖一條線,這要不要多鎖一條線因人而異,我多鎖一條線是因為比較好篇麻花,請不要介意,謝謝

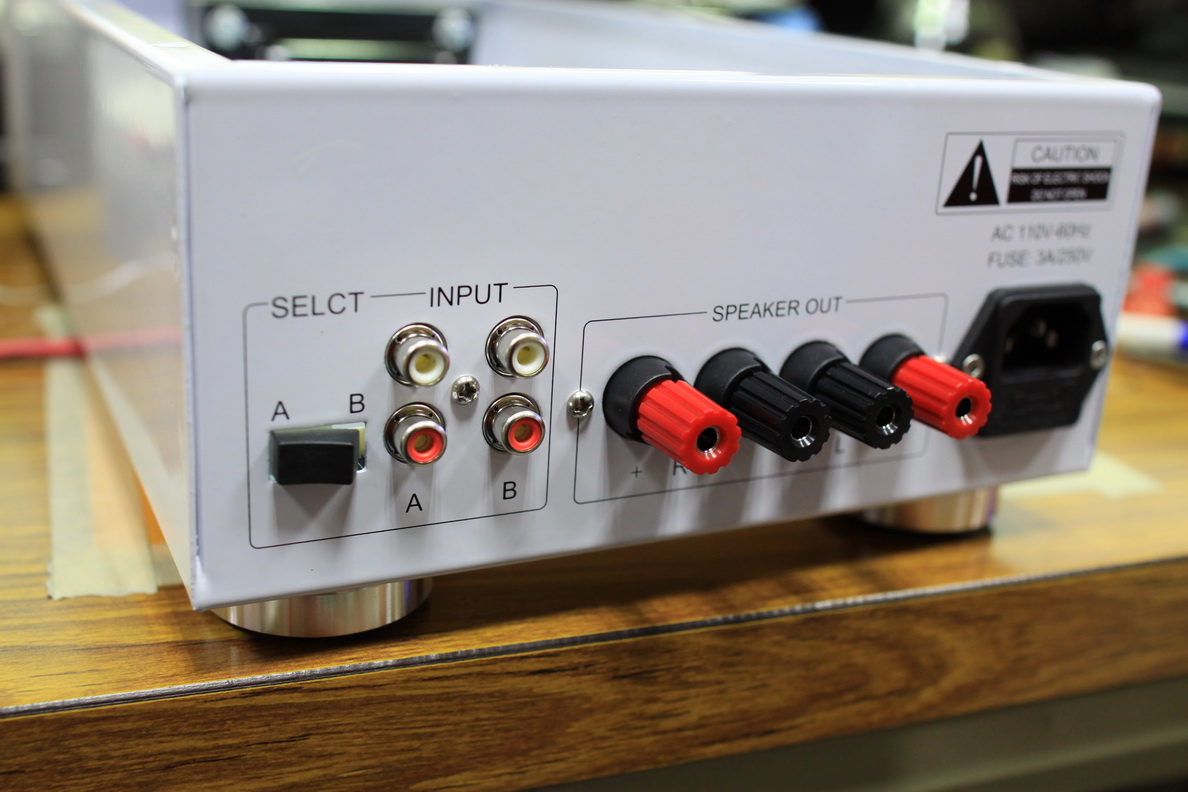

圖說↓:鎖好了也請把輸入輸出介面的鎖好,記得要先上錫喔

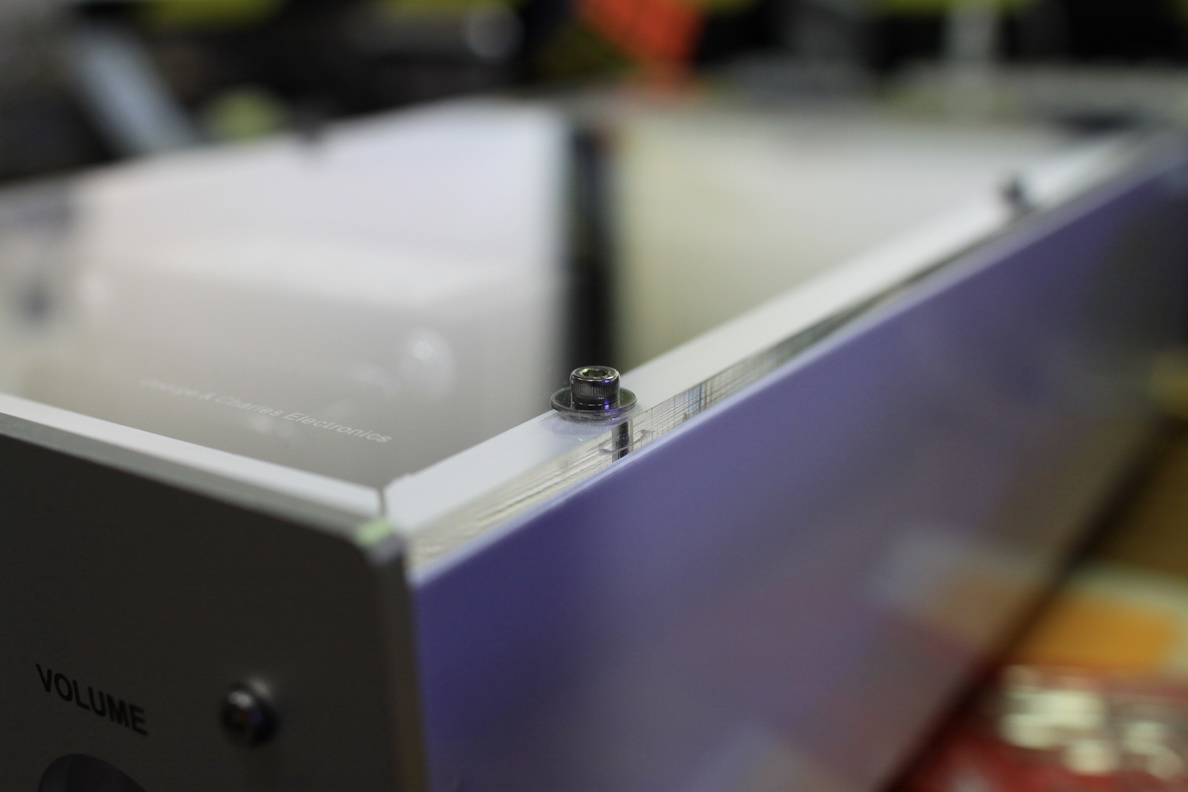

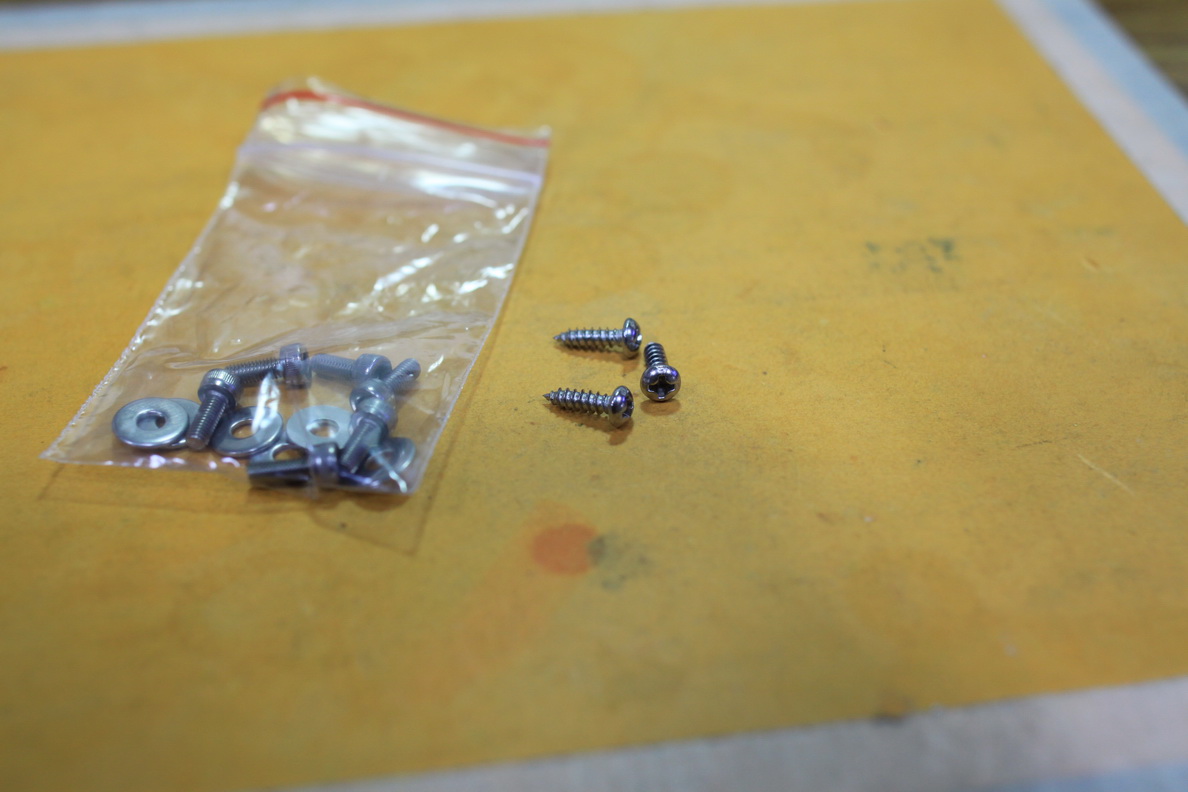

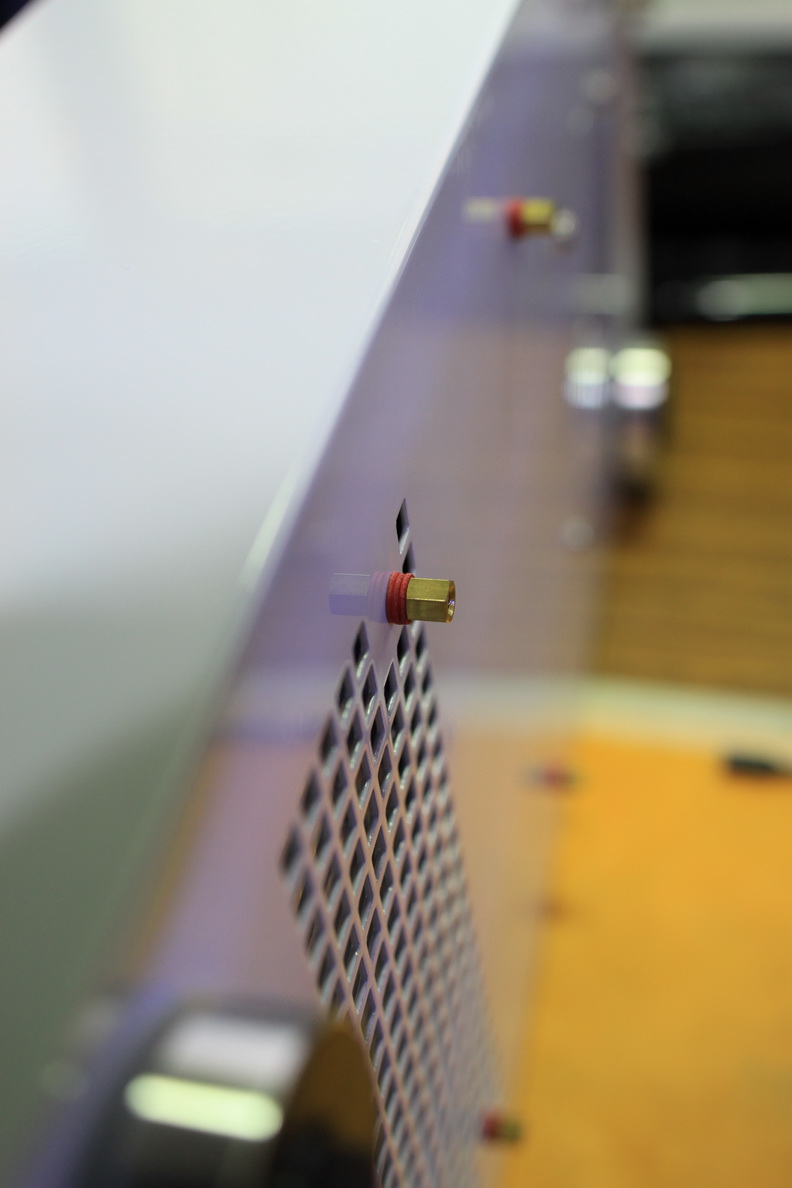

圖說↓:終於要結束了!拿出壓克力板,撕去保護紙,有雕刻字的那面是背面,因為字是用雷射背面雕刻的,壓克力擦乾淨後拿出最後的六顆螺絲及六個墊片鎖上

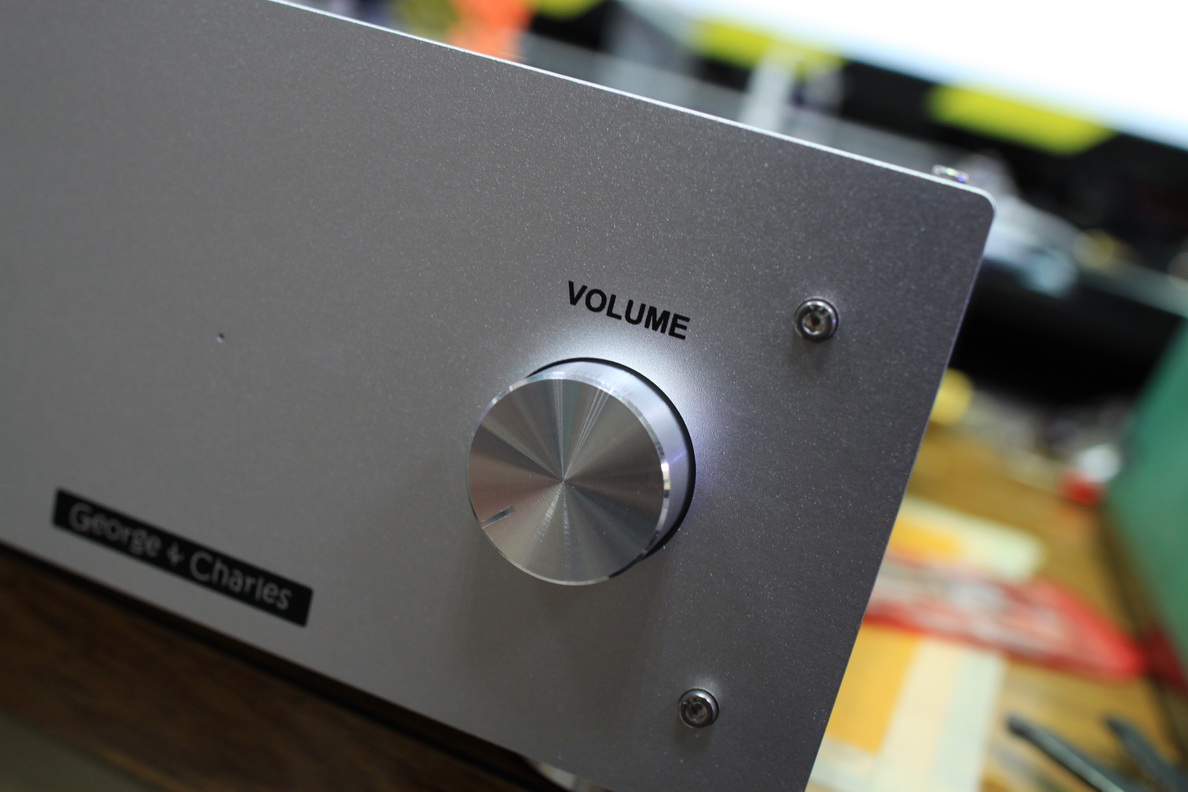

圖說↓:最後把旋鈕裝上,旋鈕推到底之後再微微的拉出來一些,約0.5~1mm即可,否則會卡卡的,因為磨到裡面

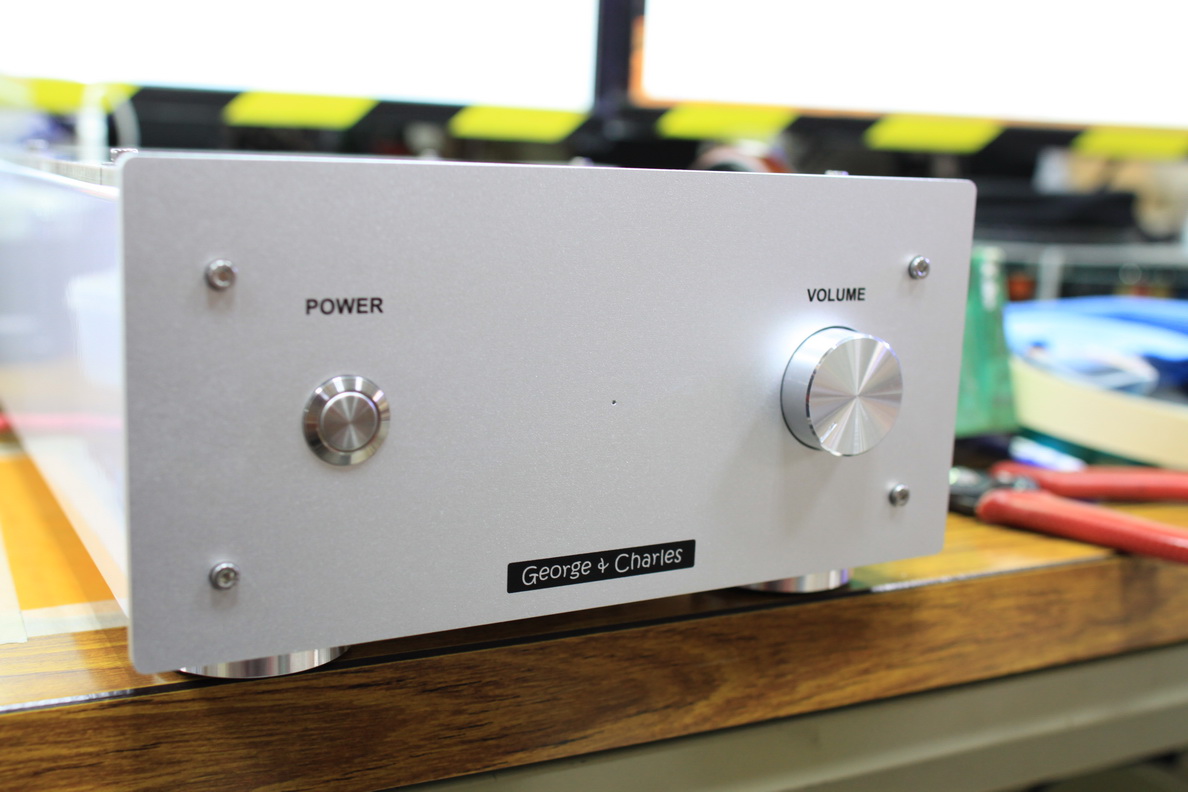

圖說↓:恭喜各位!完成了!筆者也是花了一整個下午的時間才組了一台,只要有耐心,誰都可以組得很漂亮!為什麼要深色的蓋子呢?這樣心血不就都看不到了嗎?!

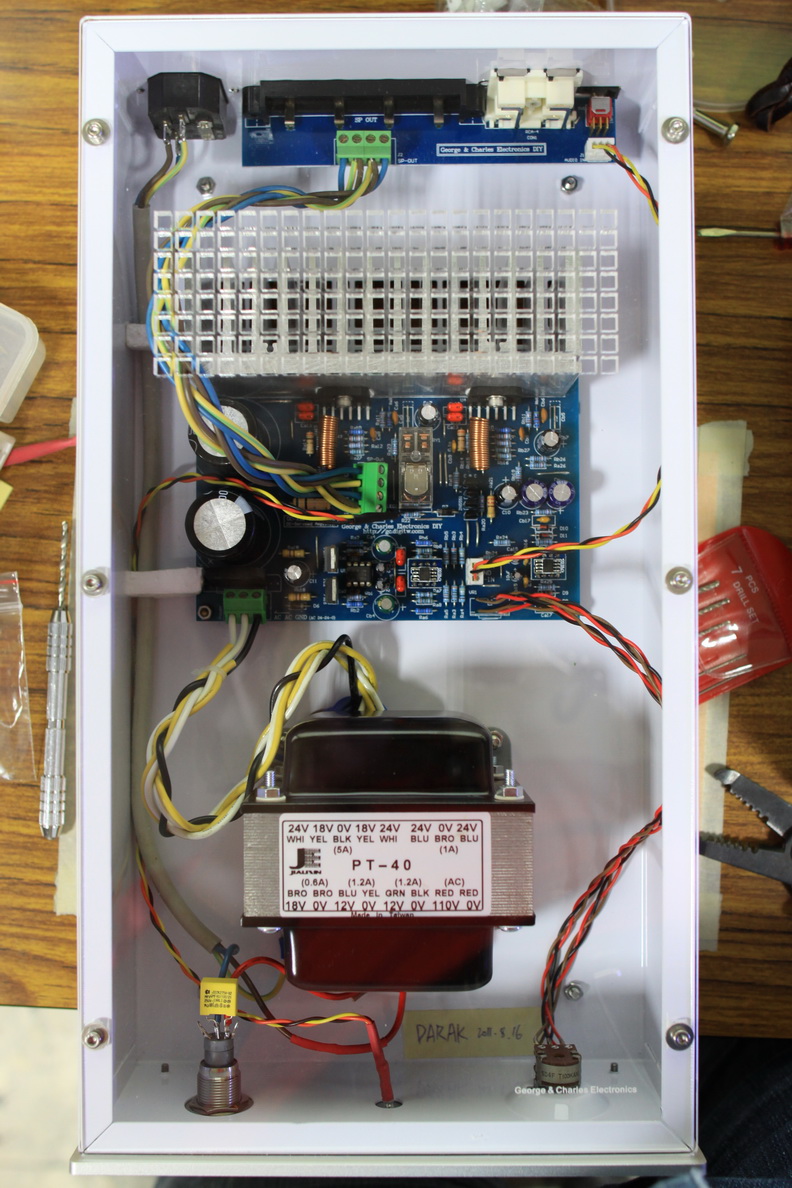

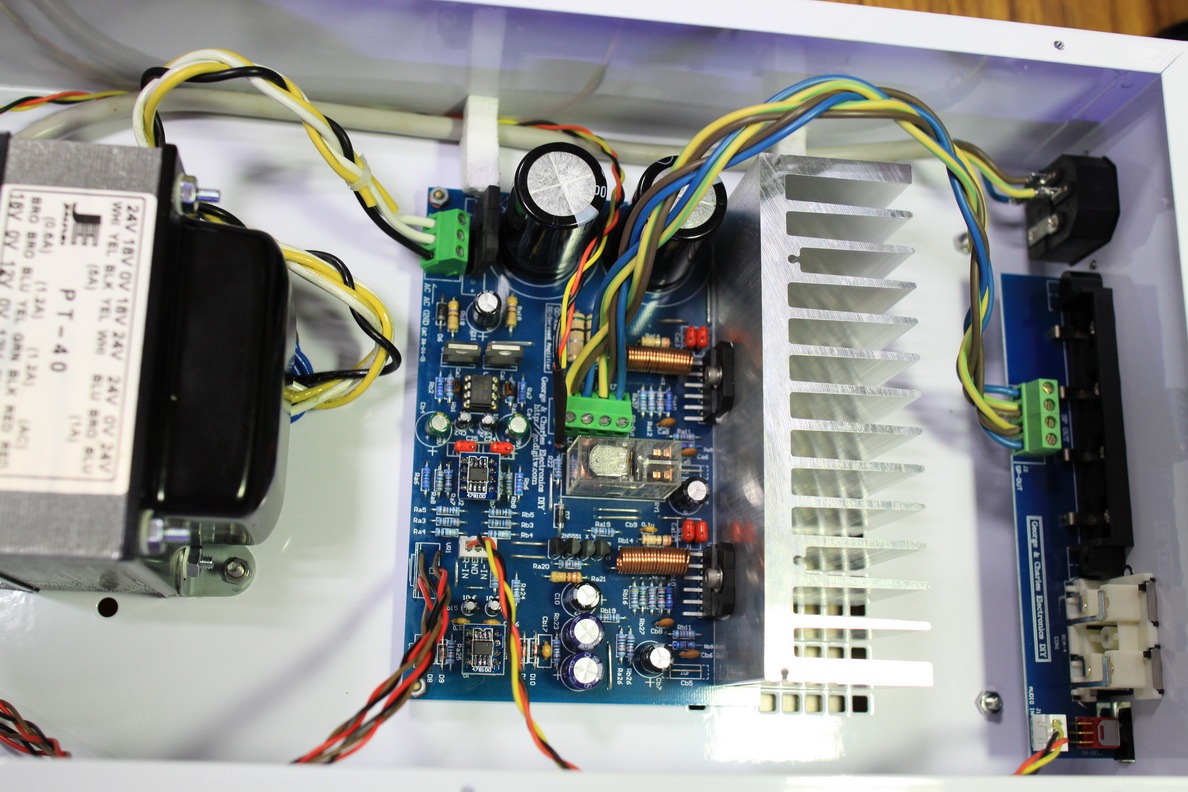

圖說↓:機內配線,電源走左邊,訊號走右邊,這樣比較不容易干擾

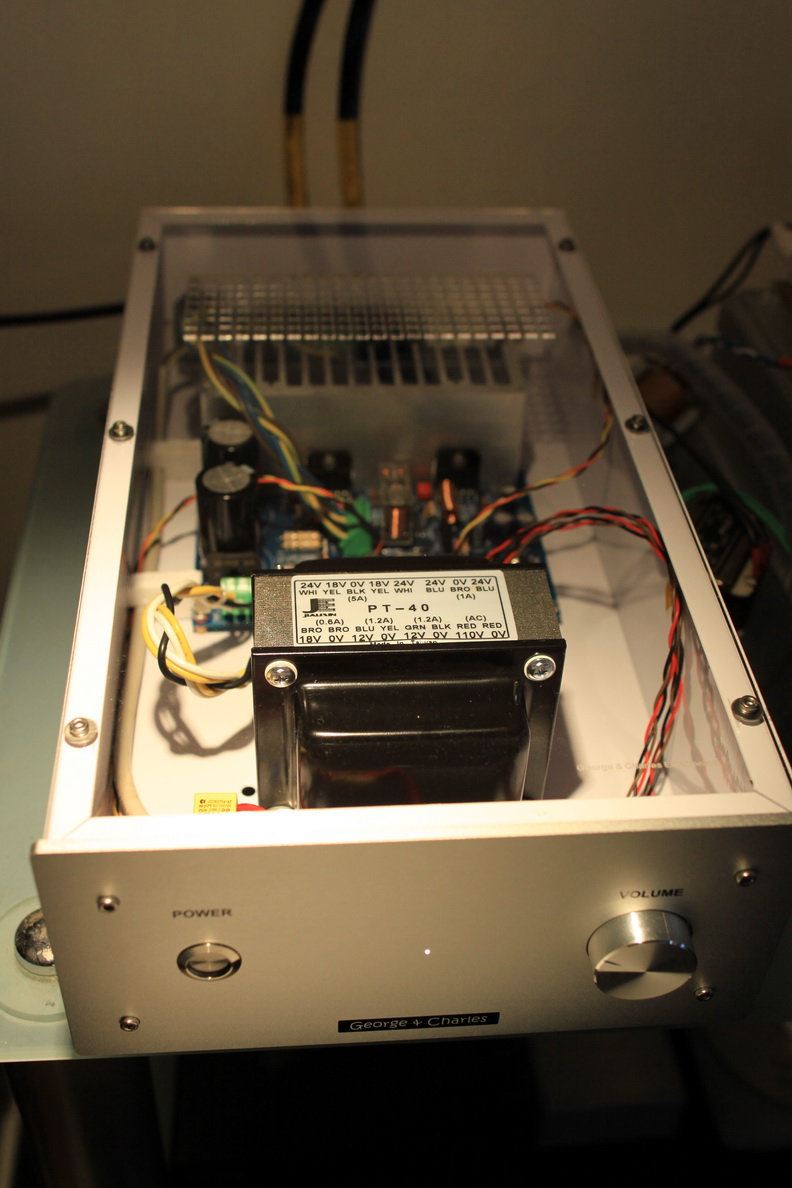

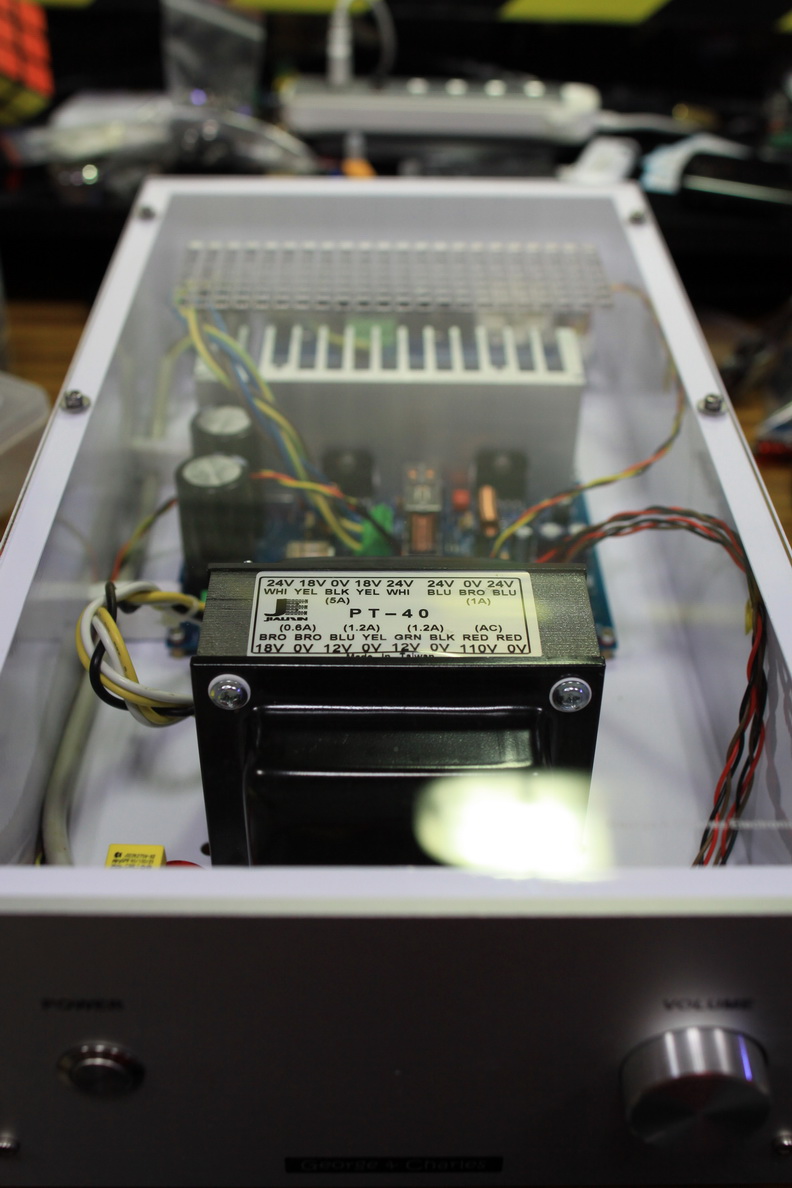

圖說↓:這張府視可以看得更清楚

圖說↓:上電!面板LED漸漸亮起微微的暖白光,聽到喇叭保護器的繼電器吸住的聲音,成功了!

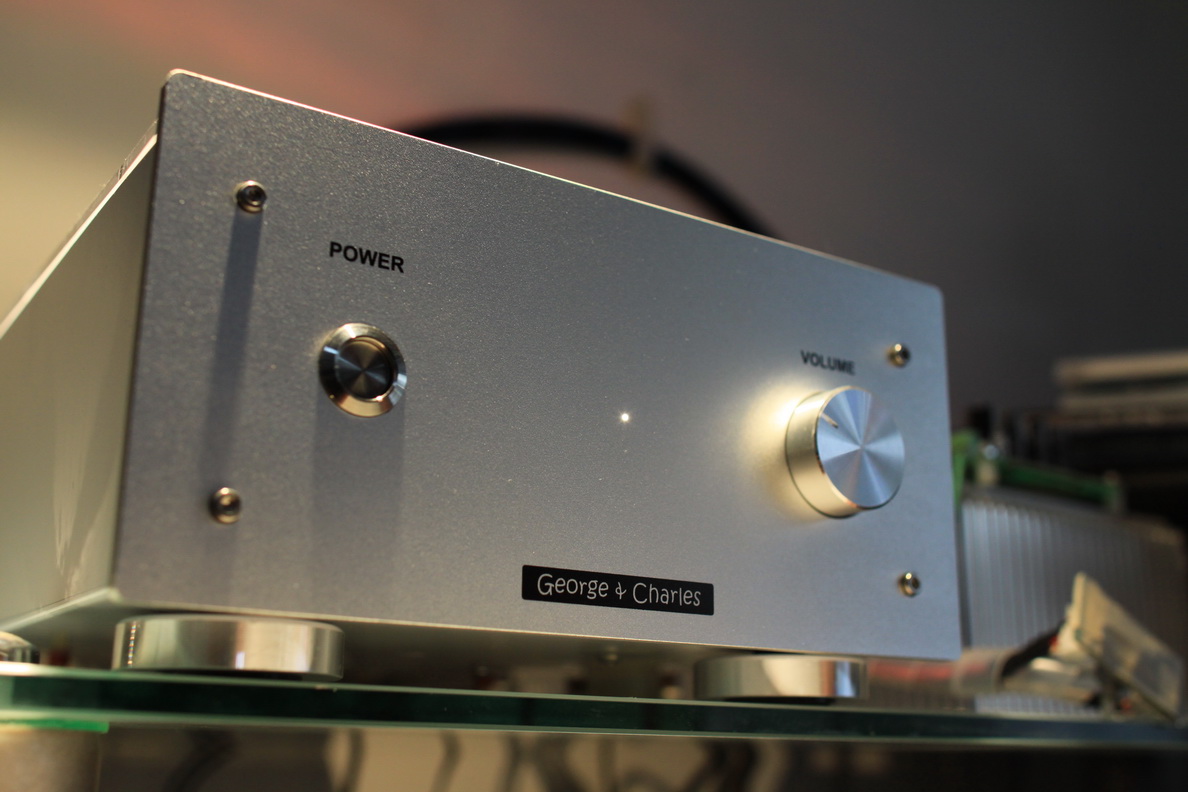

圖說↓:夠美吧!準備好一杯咖啡及幾片好CD,好好享受吧!

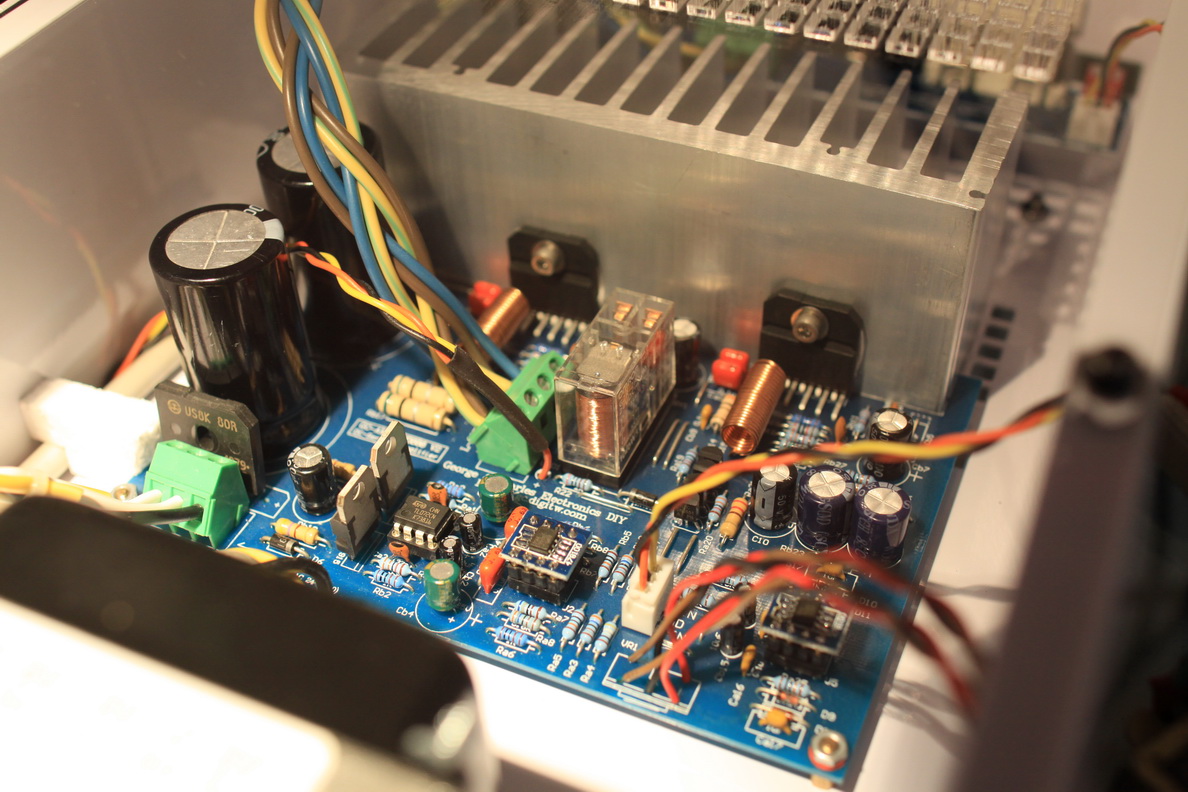

圖說↓:最後以一張LM3886特寫作為結束,謝謝各位!
