簡單易做效果不錯的真空管緩衝前級(X10D-GC)

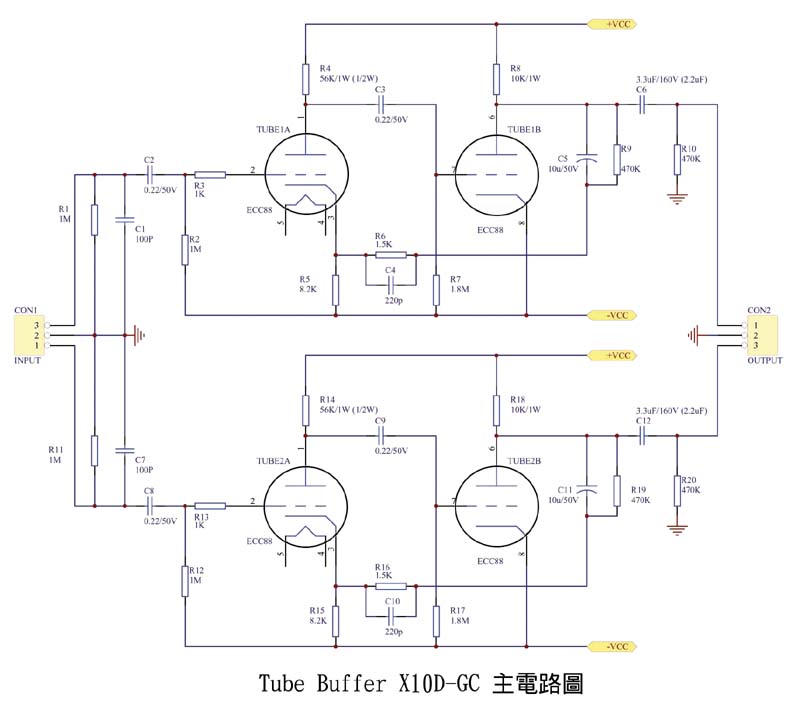

雖然”玩”電子已有二、三十年了，但是對真空管可是又敬又怕，尤其是高壓，是我最怕的(小時被電很慘，一直忘不了)!!!，所以一直都不想去摸真空管的電路， 但是又一直聽到一些朋友們在談”發燒”經，最近到幾個朋友家好好的品味了一下真空管的音質，說實在的，剛開始我並不能體會，尤其聽流行音樂時，反而覺得我的後級[LM3886 DC SERVO AMP]好聽(但只是個人的感覺，因為音響這東西是很主觀的，每個大都有獨自的喜好)，但是一放爵士時我愛上了真空管那種慵懶的感覺，說不出那是什麼感覺，我覺得有欣賞音樂興趣的人都要找機會去聽聽看，另外在交響樂上，也讓人長時間聆聽而不會有厭煩的感覺。還有放西洋鄉村樂，聽起來也很舒服。 但到目前為止我還是不敢一開始就來規劃高瓦數的真空管後級，前陣子偶然在想，如果在我們的晶體前級上先經一級真空管緩衝級，是不是會把真空管的味道渲染到晶體後級上呢，立刻上網查詢相關資料，找到一個英國的電路，雖然是很早前的電路，但是風評不錯，而且沒有我最怕的高壓問題，最高電壓只有＋－３０Ｖ，所以就開始了仿製的想法，另外又找了一個可以使用的電源供應電路，稍做修改，經過了一星期，把板子ＬＡＹＯＵＴ出來了，今天等不急也把板子洗好了，馬上去買了需要的零件，其中的真空管還是朋友TONY支援的，真是感謝，把零件一一的焊上，進行試機。 電路圖如下:

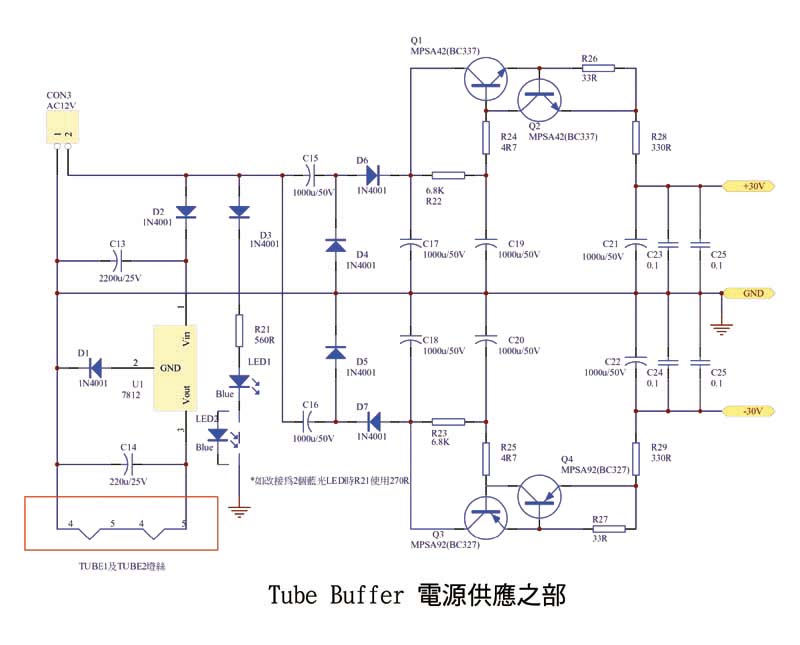

電源電路是另外組成的，輸出一組+-30V供真空管使用，另在提供一組12.6V的DC輸出組兩支管的的燈絲串聯使用，由於電路電力消耗很低，原廠只使用12V 500mA的變壓器，我目前使用的為AC 12V 1A，兩組並聯，因為主電路使用的真空管為ECC88，但其相容的管子有很多，如我目前用的6922，或是6DJ8、6N1P等…，大都可以直接替換，但有些管子的燈絲電流較大，所以我也建議大家使用1A以上的變壓器。 只有12V AC的輸入怎可得到+-30VDC的電壓呢? 這部份的電路是使用了半波整流倍壓的方式達成，並配合穩壓及限流電路得到效果不錯的電源供應。燈絲電壓12.6是使用傳統的7812穩壓IC (12V)，接地的腳經一個IN4001二極體讓它對地產生0.6V的壓差(一般二極體的偏壓)，讓7802能輸出12.6V的電壓。

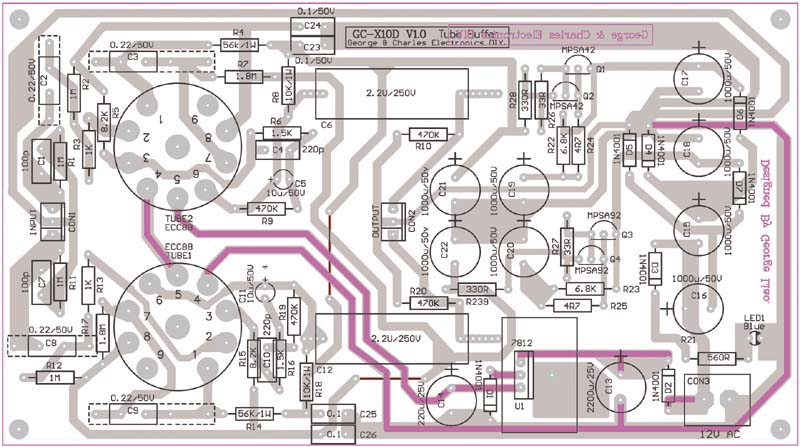

現在來說說我試機的過程，零件數值是使用原廠電路的值，初次開機，真空管要有一段溫機時間，幾秒鐘後，哇! 有聲了，那已經有點興奮了! 聲音也不錯，我把輸入輸出接了一個BY PASS的開關，讓我可以比對經Tube Buffer及不經Buffer的差異，很明顯的是中頻非常的飽滿，但我總覺得好像有點OVER，但我畢竟不是真空管老手，找了真空管老手TONY來試聽，我們放了喇叭的測試片、還有蔡琴的CD，他臉上也露出訝異的神情，他覺得加了這Buffer後，中頻突出人聲表現不錯，由其鋼琴跟提琴的泛音都出來了,聲音真的不錯，原來聲音是要這麼聽的，又學了一點! 隨後他又把機子也帶走了，他說要回去試他其他的後級，他覺得一定不錯! 但事興願違，第一天他試了他的晶體AMP，也是不錯，但又試了其它真空管放大器，發現有時會出現高頻雜音及低頻OVER的雜音，最後發現了以下的問題，一是音源，一般CD PLAYER的音源輸出約為1Vp-p，但有些CD PLAYER的音源輸出電壓高達2Vp-p，所以我原來的LM3886在他那裡試機，有時會有一些高頻的雜音，所以我第一個先把我的LM3886 DC SERVO AMP的前級放大倍率降低，從原來的7.8倍，調整為5.7倍，也就是更換Ra7及Rb7為4.7K。另外再把Buffer電路中的輸入電阻(R1,R11)改為4.7K然後再以50K VR做成音量的接法，調整輸入的電平，結果那種低頻OVER的感覺獲得改善了! 但由於我的CD音源是使用自己做的DAC(站上有我的的DIY分享)，輸出電平為一般標準的1Vp-p，所以我還是維持原來的零件值，效果真的不錯，如果你的CD PLAYER也是前面說的高級機種(輸出為2Vp-p)，才照著說明來改。 由於真空管的柵極幾乎不消耗電流,可以作成輸入阻抗極高的放大電路。如要為了匹配，想改變輸入阻抗，直接把輸入端的電阻R1及R11改成你要之阻抗的電阻值即可。 另外為了能使輸出的低頻能再飽滿一點，我把輸出電容改為3.3uF。 大功告成，滿足了我的心願，我的真空管處女秀，現在也分享給各位，以它的價位來說也算是物超所值了，當然最主要的是對初學者來說也沒有觸電的危險，安裝也很簡單，而且效果是可以聽得出來的，它的中頻非常的飽滿，高頻好像又延伸了一級，真滿足。 電路板的LAYOUT及零件配置也已經完成如下圖:
為了儘量方便每個人使用不同的零件，電路板的設計預留了很多零件的孔位，如果遇到不同孔距的零件時較好配置。紅色的為跳線，在圖中也可以看到紫紅色的線，那是為了加強燈絲電源路徑的電流能力，焊接時可以在這路徑上舖焊上一層錫，如果請工廠做電路板時也會在防焊層上空出舖錫的路徑(但數量問題，不一定會請工廠做)。
零件選擇:
穩壓電路中使用的MPSA42及MPSA92電晶體也可以使用BC337及BC327替代，但要特別注意它的腳位跟MPS系列的是左右剛好相反。

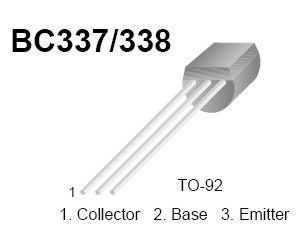

真空管除了使用ECC88外，還可使用6922、6DJ8、6N1P等雙三極管。在兩個真空管下方，我各留了一5mm個孔位，目的是給你們塞進5mm LED，有些人會喜歡把藍光ＬＥＤ放在真空管下方，增加美感，但這時你使用的真空管座就要選擇中人有洞的。ＬＥＤ一樣可以從原來電源指示的地方把它接過來，使用２個藍光ＬＥＤ串聯，把限流電阻R21改成270歐姆。 變壓器建議使用輸出為AC 12V 1A的變壓器，相信很容易找到。 電容的部份，100p及220p的本來也要找金屬皮膜的電容，但都沒找到，只好先已陶片電容來使用，交連電容我大都使用金屬皮膜的電容，輸出交連電容更選用2.2uF/160~250V的金屬皮膜筒型電容。至於電源部份的濾波及倍壓用的電容使用1000uF/35V~50V的電解電容。 至於電阻，除了那兩個1W的電阻以外，我全部都使用1/4W的精密電阻。 以下以順便提供一些零件的接腳圖供大家參考:

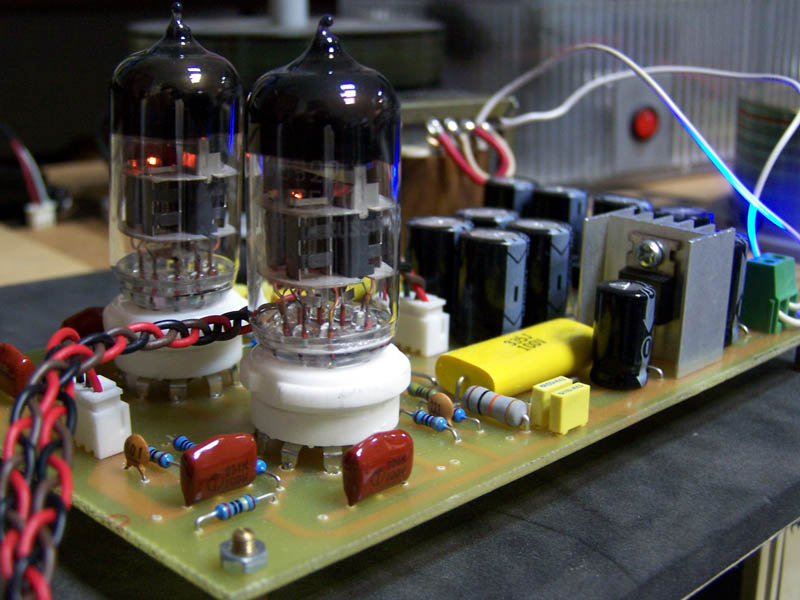

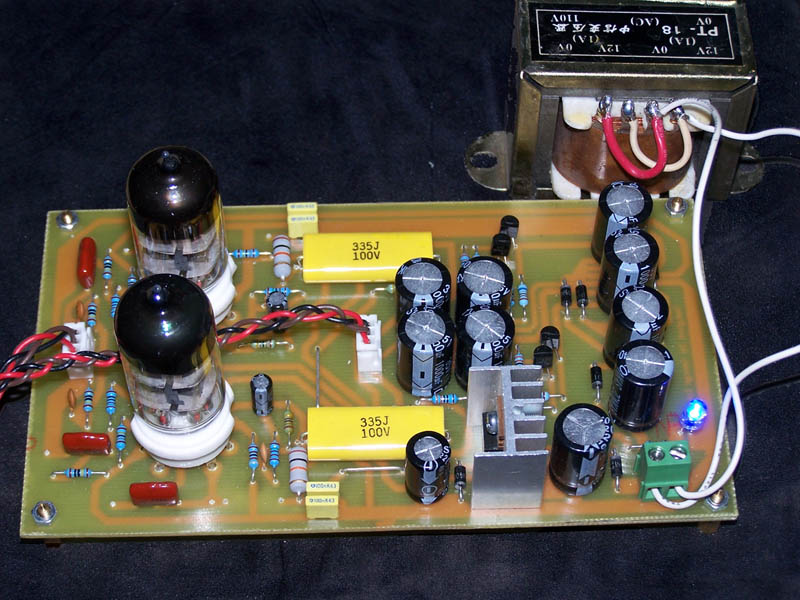

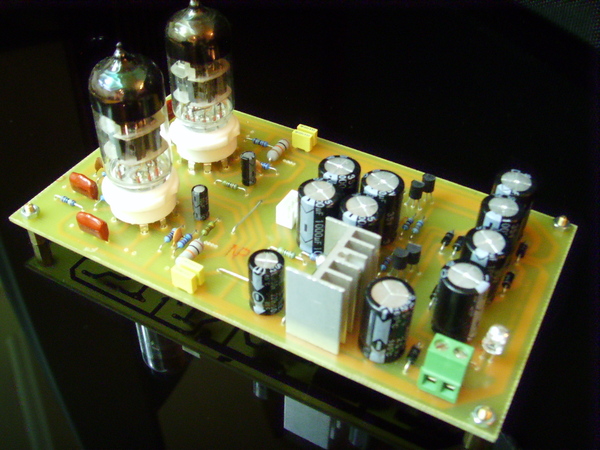

下面的照片是我做好的成品，也分享一下。

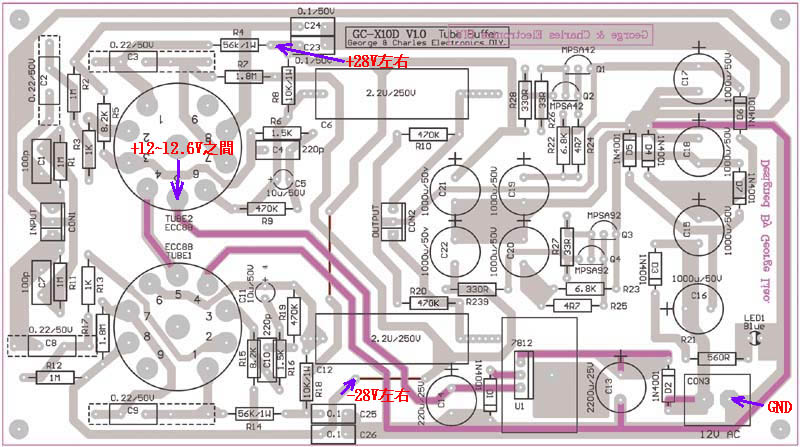

主要電壓測試點: 完成後如有要測試電壓供應是否正常，可依下圖內的測點來測量。

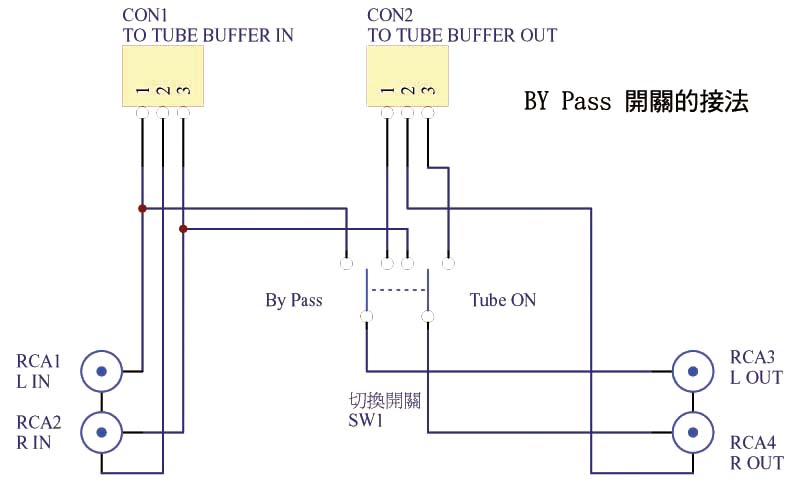

文章中我有提到，為了測試有無Tube Buffer的差異，我加裝By Pass的開關，如果你也想這麼做，我也把它的開關接法提供給大家，如下圖:
最後祝大家DIY成功了! 零件清單:
如果你下載的是PDF檔，下一頁你可以看到完整電路圖及電路板底片圖，列印時請注意設定輸出比例為100%，不要有任何縮放，曝光時注意正反面，也就是印出的透明片放在感光線路板時，板面上的文字看起來是正常的文字，不是反字。 PCB底片檔:MY-X10-BLay.pdf 完整PDF檔下載:MY-X10D-GC-ALL.pdf 目前由於有些人要求我們洗廠製PCB板，我們已經出貨了，如你有需要也請先至http://gcbbs.digitw.com/phpbb2/viewtopic.php?t=1109參考， 或EMAIL給我，問問還有沒電路板或你要的零件。 由於目前X10D GC-V1.0的板已經沒有了,並做新板的雙面板:請參閱新版內容:真空管緩衝前級X10D-GC V1.0D 主要零件:
零件包如下, 二選一 全套零件包A(含PT-18 變壓器)------500元/套 零件內含之交連電容如下:
全套零件包B(含PT-18 變壓器)------600元/套 2011年12月起供應只有100套的量,此零件包內換用的交連電容如下:(不單獨販售此組電容)
德國西門子EPCOS_SIEMENS_金屬膜電容_0.22u/400Vdc_MKT系列(又名:千層糕電容)*4
6N23P 真空管NOS(一套需2顆)--300元/顆 * 2 =NT$600. 安裝記事及注意事項 1,由於有些相容真空管的燈絲電流偏大，會使燈絲電壓有點降，所以最好把D2更換為1N5819(蕭特基)，壓差較低，效果較好,(零件包內已更換)。 2.PDF檔內零件配置圖R20應為470K，誤標為470R，有時間我會修改PDF檔。 3.電路板焊接時，請意有兩條跳線，可以先焊。 3.使用有2組AC 12V輸出的變壓器也可將兩組並聯，0V接0V，12V接12V。 4.有些同好會更換變壓器為AC15V，效果不錯，但要注意裡面的一些電容C17,C18,C19,C20,C21,C22，要改選用耐壓50V的電解電容(我們提供的零件包為35V)。 |
|
