USB DAC壓克力機殼組裝步驟

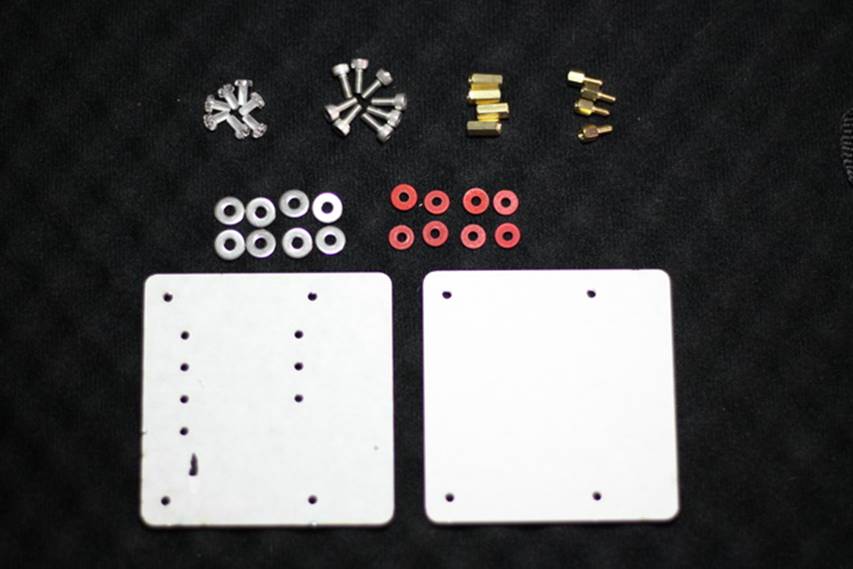

零件圖



零件表

項目

數量

壓克力

一式

10mmM3細牙母母銅柱

4

5mmM3細牙銅柱

4

1mmM3紙華司

8

M3塑膠螺絲

7

8mmM3不鏽鋼內六角螺絲

8

M3不鏽鋼華司

8



步驟一、

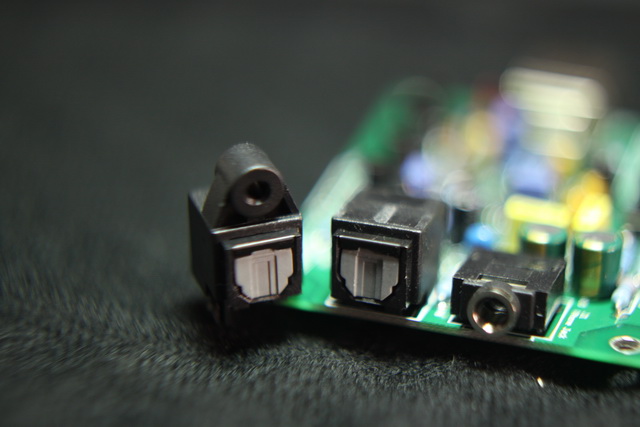

將光纖發射器的塑膠鎖點切除,左為切除前,右為切除後



步驟二、

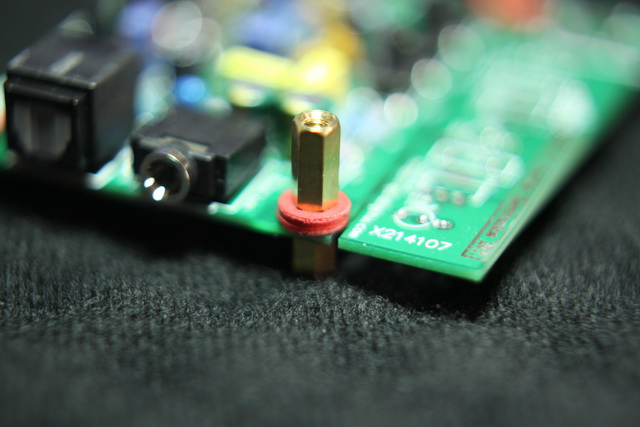

將銅柱鎖上,底下為5mmM3細牙銅柱,墊上兩片1mmM3紙華司,再鎖上10mmM3細牙母母銅柱



步驟三、

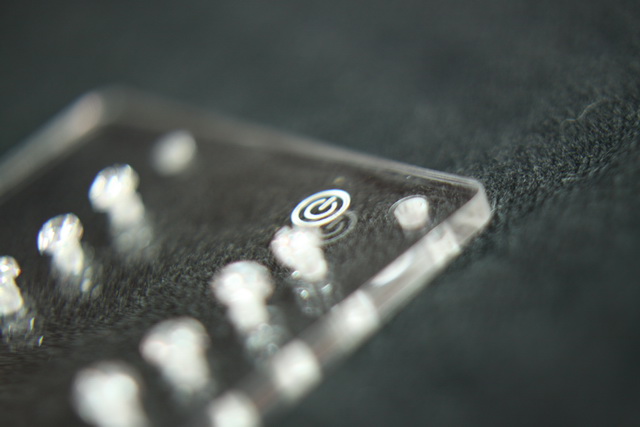

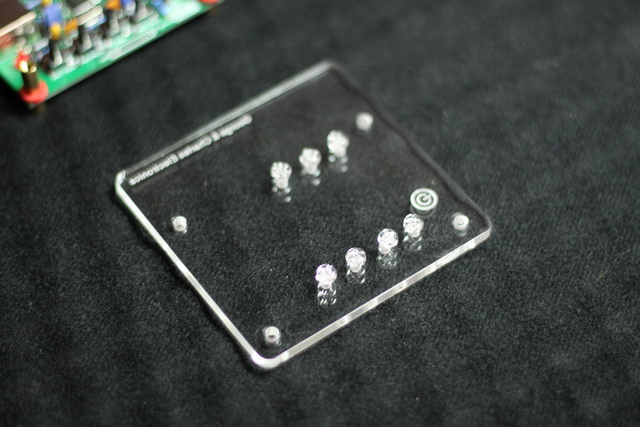

拿出壓克力上蓋,翻到背面,裝上M3塑膠螺絲



注意!

背面為有雷射雕刻面



步驟四、

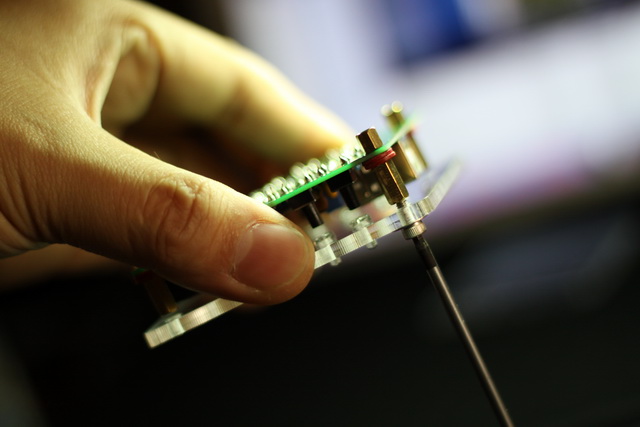

拿出8mmM3不鏽鋼內六角螺絲,套上M3不鏽鋼華司,將整個壓克力上蓋顛倒鎖上

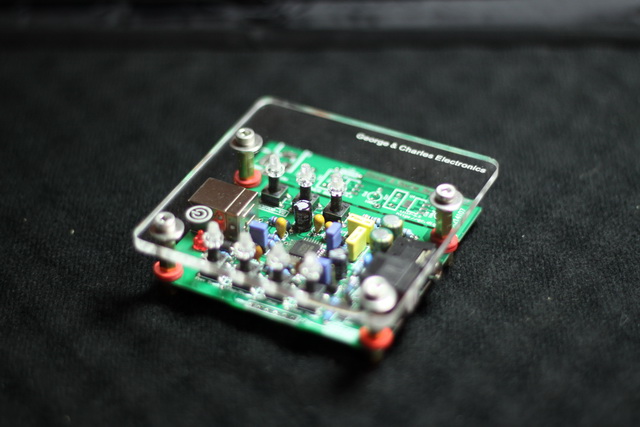

步驟五、

翻回正面,將所有螺絲鎖上

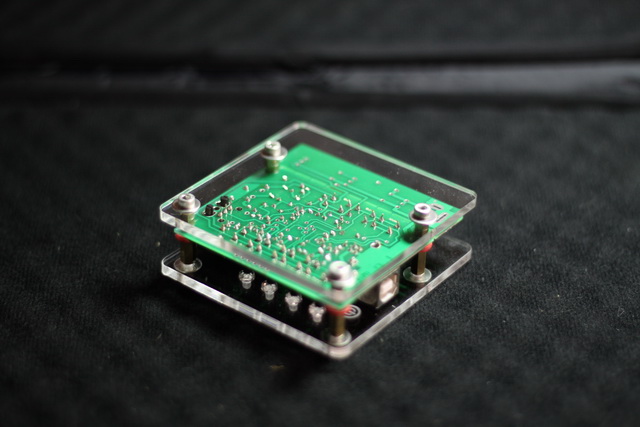

步驟六、

翻到背面,將所有螺絲鎖上

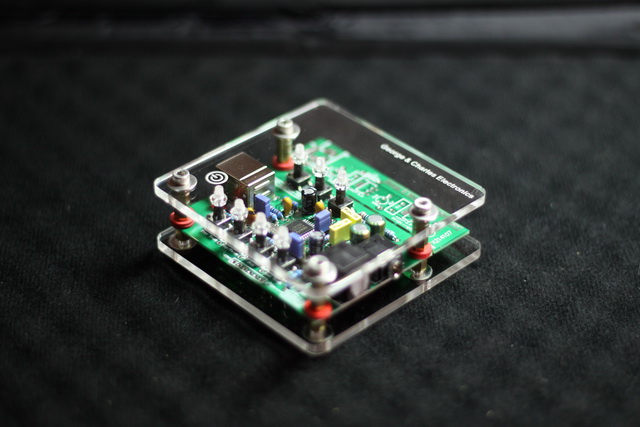

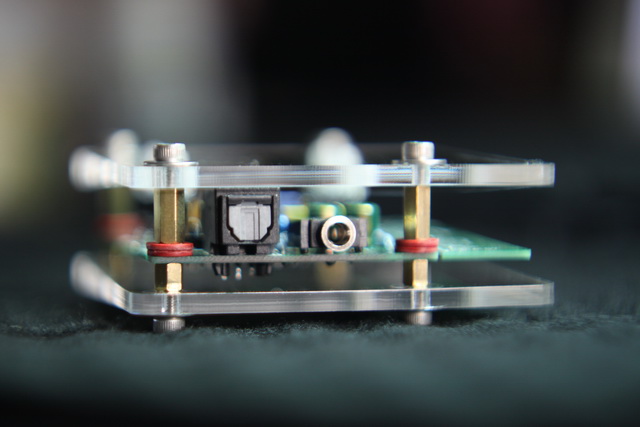

恭喜你!完成了!



By Darak 2010/10/22
